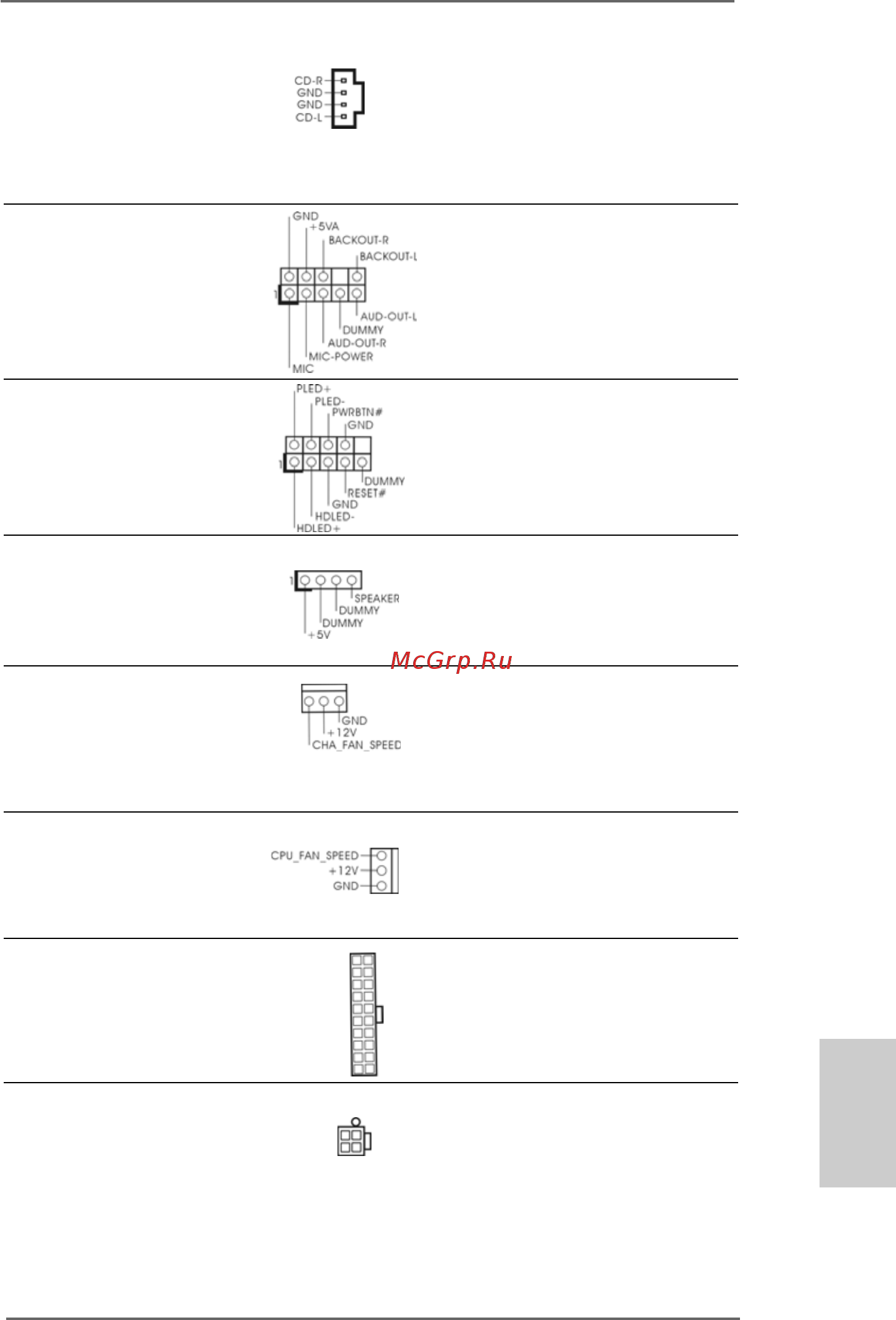

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources

(CD1: voir p.2 fig. 28) stéréo comme un CD-ROM,

DVD-ROM, un tuner TV ou une

carte MPEG.

Connecteur audio panneau C’est une interface pour un câble

avant audio en façade qui permet le

(AUDIO1 br. 9) branchement et le contrôle

(voir p.2 fig. 23) commodes de périphériques

audio.

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br. 9) fonctions système en façade.

(voir p.2 fig. 13)

Connecteur du haut-parleur Veuillez connecter le haut-

du châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur.

(voir p.2 fig. 14)

Connecteur pour ventilateur Veuillez connecter le câble du

de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le fil

(voir p.2 fig. 15) noir sur la broche de terre.

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 3) connecteur et brancher le fil noir

(voir p.2 fig. 30) sur la broche de terre.

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPWR1 br. 20) d’alimentation ATX sur ce

(voir p.2 fig. 29) connecteur.

CD1

FranFran

Fran

çaisçais

çais

Connecteur d’alimentation Veuillez noter qu’il est nécessaire

12V ATX de connecter une unité

(ATX12V1 br. 4) d’alimentation électrique avec

(voir p.2 fig. 2) prise ATX 12V sur ce

connecteur afin d’avoir une

alimentation suffisante. Faute de

quoi, il ne sera pas possible de

mettre sous tension.
