Daikin FWF03AATNMV1 [77/167] Установка
![Daikin FWF03AATNMV1 [77/167] Установка](/views2/1686033/page77/bg4d.png)
• Фанкойлы • туннельное устройство • FWD
• Системы жидкостного отопления или охлаждения • Фанкойлы
74
10 Установка
10 - 1 Метод установки
3
2
10

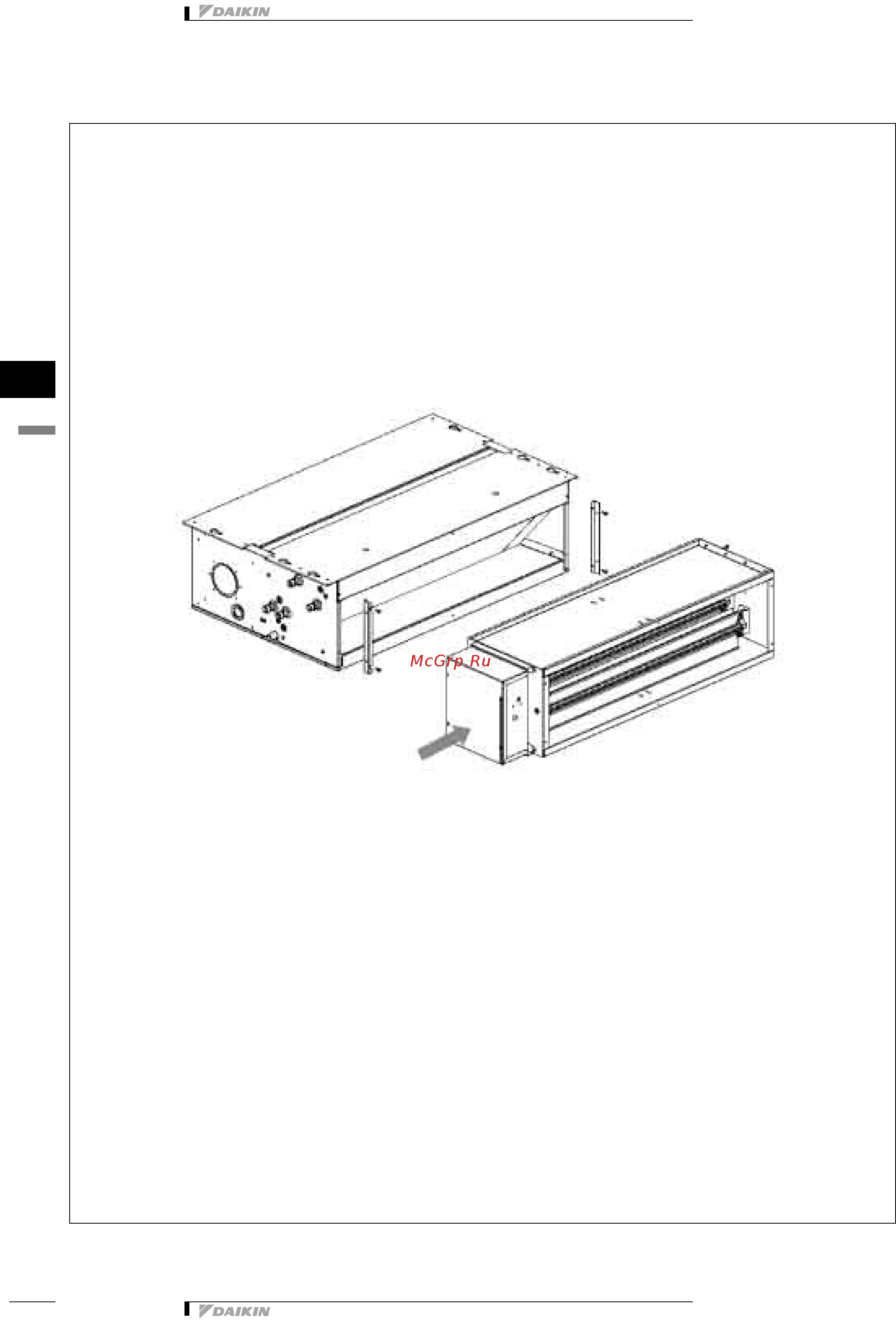

2. Туннельное устройство с фильтром и электронагревателем
Необходимо также предусмотреть следующее::
- 500 мм свободного пространства на стороне точек подачи воды (трубы и подсоединения), измеренного от
распределительного шкафа модуля обогрева (более подробно см. технический листок вариантов - всего около 620
мм)
- 200 мм свободного пространства на противоположной стороне (для отвинчивания теплообменников или крышки
вентилятора в случае ремонта)
- Предусмотреть возможность извлечения фильтра для очистки
- Предусмотреть возможность доступа к устройству для повседневного и внештатного технического обслуживания
(например, при снятии лицевых панелей)
