ASRock NUC-1115G4 Руководство по настройке перемычек онлайн

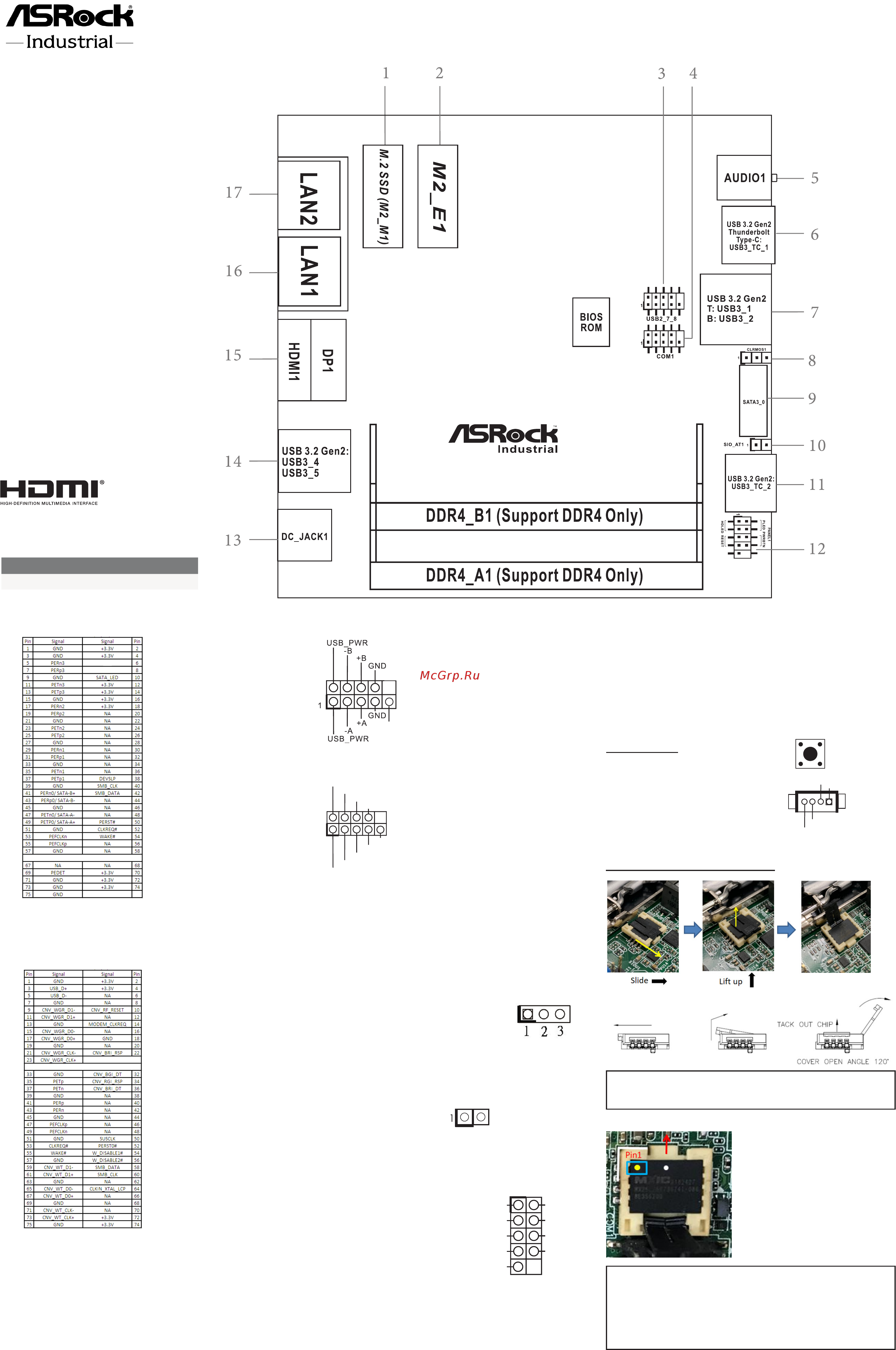

1 :
M.2 Key-M Socket (M2_M1)
2 :
M.2 Key-E Socket (M2_E1)
Jumpers and Headers Setting Guide
NUC-1165G7
NUC-1135G7
NUC-1115G4
NUC-1185G7E
NUC-1145G7E
NUC-1115G4E
NUC-6305E
3 : USB2.0 Connector (USB2_7_8)
4 :
COM Port Header (RS232)
5 :
Audio Jack (AUDIO1)
6 : USB 3.2 Gen2 Thunderbolt Type-C Port
(USB3_TC_1)
7 : USB 3.2 Gen2 Ports (USB3_1_2)
8 :
Clear CMOS Header (CLRCMOS1)
1-2 : Auto Clear (PWR OFF)
2-3 : Clear CMOS
9 : SATA3 Port (SATA3_0)
10 :
SIO_AT1
Open : ATX Mode
Short : AT Mode
11 : USB 3.2 Gen2 Type-C Port (USB3_TC_2)
12 :
System Panel Header
(PANEL1)
13
:
DC-In Jack (DC_IN1)
14 : USB 3.2 Gen2 Ports (USB3_4_5)
15 : Top : DisplayPort (DP1)
Bottom : HDMI Port (HDMI1)
16 : RJ-45 LAN Port (LAN1)
17 :RJ-45 LAN Port (LAN2)
Back Side :
Power Button (PWR_BTN1)
Fan Connector (FAN1)
Battery Connector (BAT1)
ESPI Connector (ESPI)
CCTS#1
RRT S # 1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
NC
NC
* Pin6 and Pin8 are dened as USB2.0 signal to support Key-M to
Key-B extension card.
NC
DUMMY
1
FAN_SPEED_CONTROL
FAN_SPEED
+12V
GND
+5V
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
DUMMY
GND
The terms HDMI
®
and HDMI High-Denition
Multimedia Interface, and the HDMI logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
Revision History
Date Description
October 27, 2020 First Release
Installation of ROM Socket
* Do not apply force to the actuator cover after ic inserted.
* Do not apply force to actuator cover when it is opening over 120
degree, Otherwise, the actuator cover may be broken.
* The yellow dot (Pin1) on the ROM must be installed at pin1 position of
the socket.
* Make sure the white dot on the ROM is installed outwards of the
socket.
* For further details of how to install ROM, please refer to ASRI website.
Warning: If the installation does not follow as the picture, then it
may cause severe damage to chipset & MB.
