6
• Системы VRV • Внутренние блоки
11
• Внутренние блоки • (Скрытый) напольный кондиционер • FXLQ-MVE и FXNQ-MVE

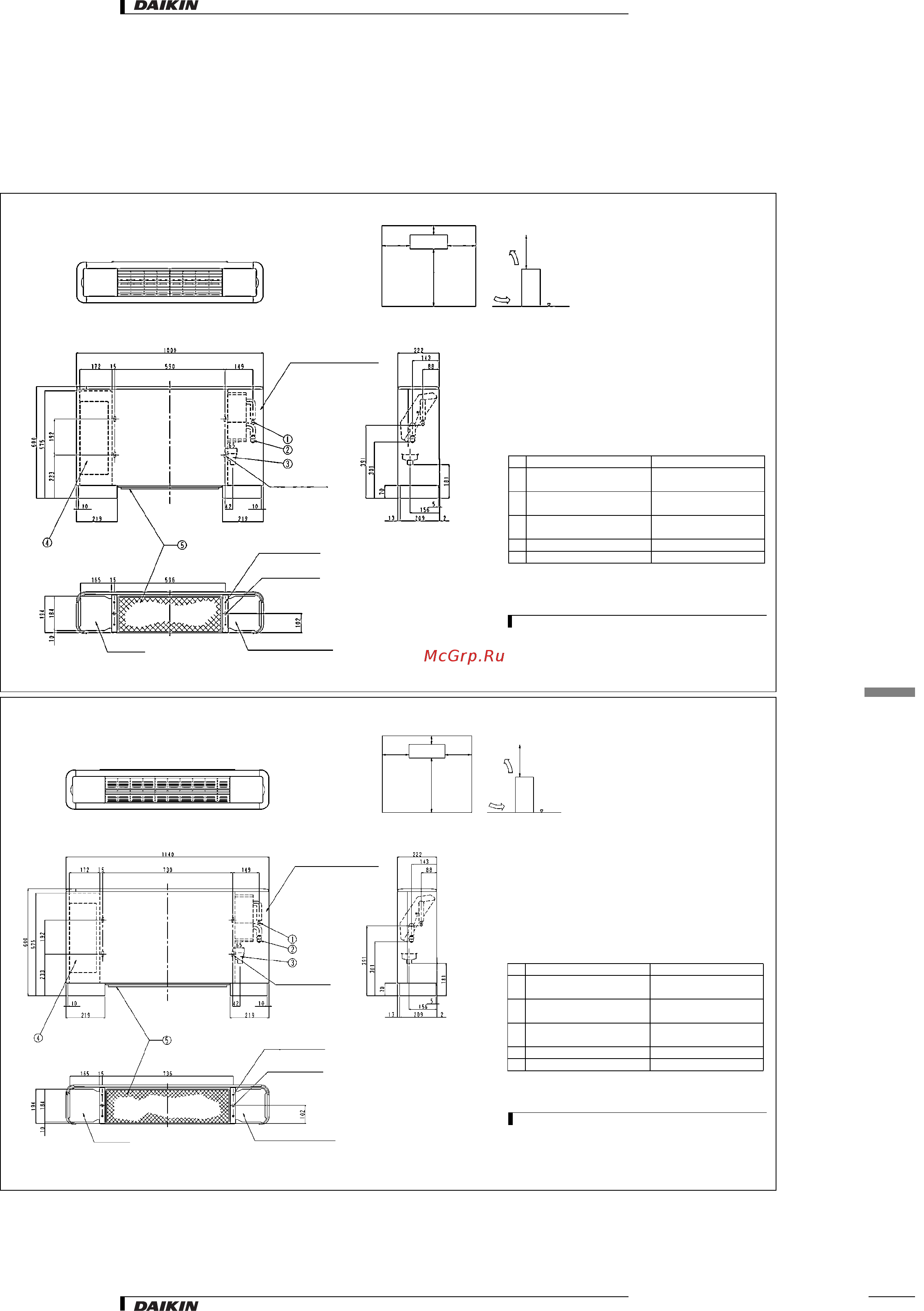

6 Чертеж в масштабе и центр тяжести
6 - 1 Чертеж в масштабе
6 - 1 - 1 Напольный блок - FXLQ
FXLQ20,25MVE
3D038860
Нагнетание
Не менее 1750
Пол
Всасы
вание
Не менее 20
Не менее 100
Не менее 100
Расстояние
от передней
панели не
менее 1000
Место для монтажа
Отверстие для ввода
трубопровода (сзади)
4 надр. отв. 12 × 30
для крепления блока сзади
Винтрегулятор уровня —
стандартная комплектующая деталь
М6, 4 шт.
2 надр. отв.12 × 18
для крепления блока к полу
Отверстие для ввода трубопровода
(снизу)
Отверстие для ввода кабелей
(снизу)
ПРИМЕЧАНИЕ
:
1 Местоположение паспортной таблички блока: снаружи
на правой панели.
№ Наименование Описание
1 Подсоединение трубы жидкого
хладагента
∅6,4 с развальцовкой
2 Подсоединение трубы
газообразного хладагента
∅12,7 с развальцовкой
3 Подсоединение дренажной
трубы
НД 21
4 Распределительная коробка
5Фильтр
FXLQ32,40MVE
3D038861
Нагнетание
Не менее 1750
Пол
Всасы
вание
Не менее 20
Не менее 100
Не менее 100
Расстояние
от передней
панели не
менее 1000
Место для монтажа
Отверстие для ввода
трубопровода (сзади)
4 надр. отв.12 × 30
для крепления блока сзади
Винтрегулятор уровня — стандартная
комплектующая деталь М6, 4 шт.
2 надр. отв.12 × 18
для крепления блока к полу
Отверстие для ввода трубопровода
(снизу)
Отверстие для ввода кабелей
(снизу)
ПРИМЕЧАНИЕ
:
1 Местоположение паспортной таблички блока: снаружи
на правой панели.
№ Наименование Описание
1 Подсоединение трубы жидкого
хладагента
∅6,4 на развальцовке
2 Подсоединение трубы
газообразного хладагента
∅12,7 на развальцовке
3 Подсоединение дренажной
трубы
НД 21
4 Распределительная коробка
5Фильтр
