• Внутренние блоки • (Скрытый) напольный кондиционер • FXLQ-MVE и FXNQ-MVE
6
• Системы VRV • Внутренние блоки
14

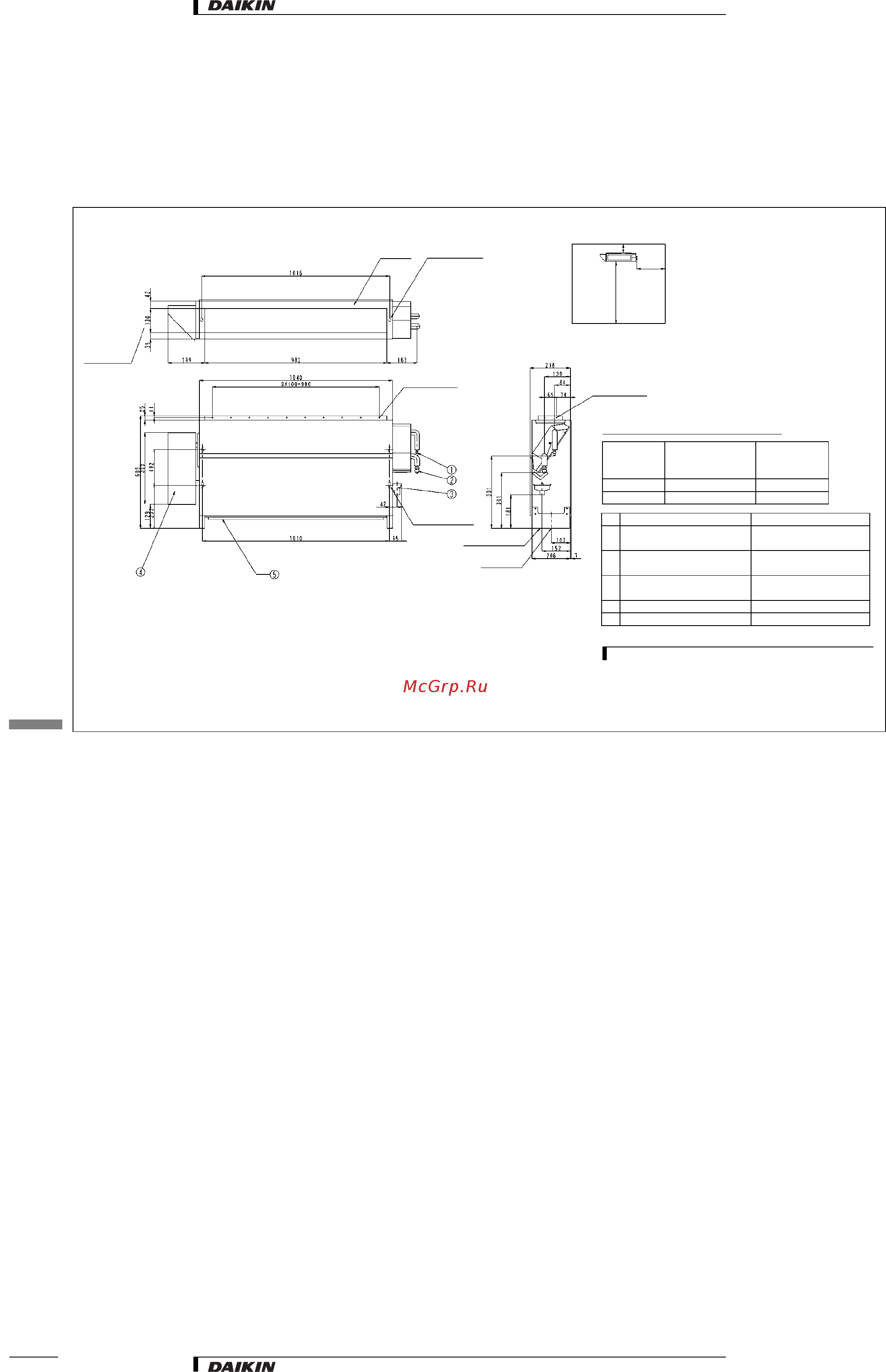

6 Чертеж в масштабе и центр тяжести
6 - 1 Чертеж в масштабе
6 - 1 - 2 Напольный блок скрытого монтажа - FXNQ
FXNQ50,63MVE
3D038865
Не менее 150
Расстояние от
передней
панели
не менее 1000
Место для монтажа
(Фланец для
нагнетания)
(Фланец для нагнетания)
Винтрегулятор
уровня — стандартная
Комплектующая деталь М6, 4 шт.
Не менее 20
2 отв. ∅4,7
всего на правой
и левой панелях
2 надр. отв. 12 × 18
для крепления
блока к полу
Верхняя
панель
6 отв. ∅4,7
всего на передней
и задней панелях
Отверстие для крепления блока к полу
4 надр. отв. 12 × 30
для крепления
блока сзади
ПРИМЕЧАНИЯ
:
1 Местоположение паспортной таблички блока: снаружи
на правой панели.
№ Наименование Описание
1 Подсоединение трубы жидкого
хладагента
с развальцовкой
2 Подсоединение трубы
газообразного хладагента
с развальцовкой
3 Подсоединение дренажной
трубы
НД 21
4 Распределительная коробка
5Фильтр
Диаметры трубопроводов (местная поставка)
Внутренний
блок
Со стороны
газообразного
хладагента
Со стороны
жидкого
хладагента
FXNQ50MVE ∅12,7 ∅6,4
FXNQ63MVE ∅15,9 ∅9,5
