7
• Системы VRV • Внутренние блоки
17
• Внутренние блоки • (Скрытый) напольный кондиционер • FXLQ-MVE и FXNQ-MVE

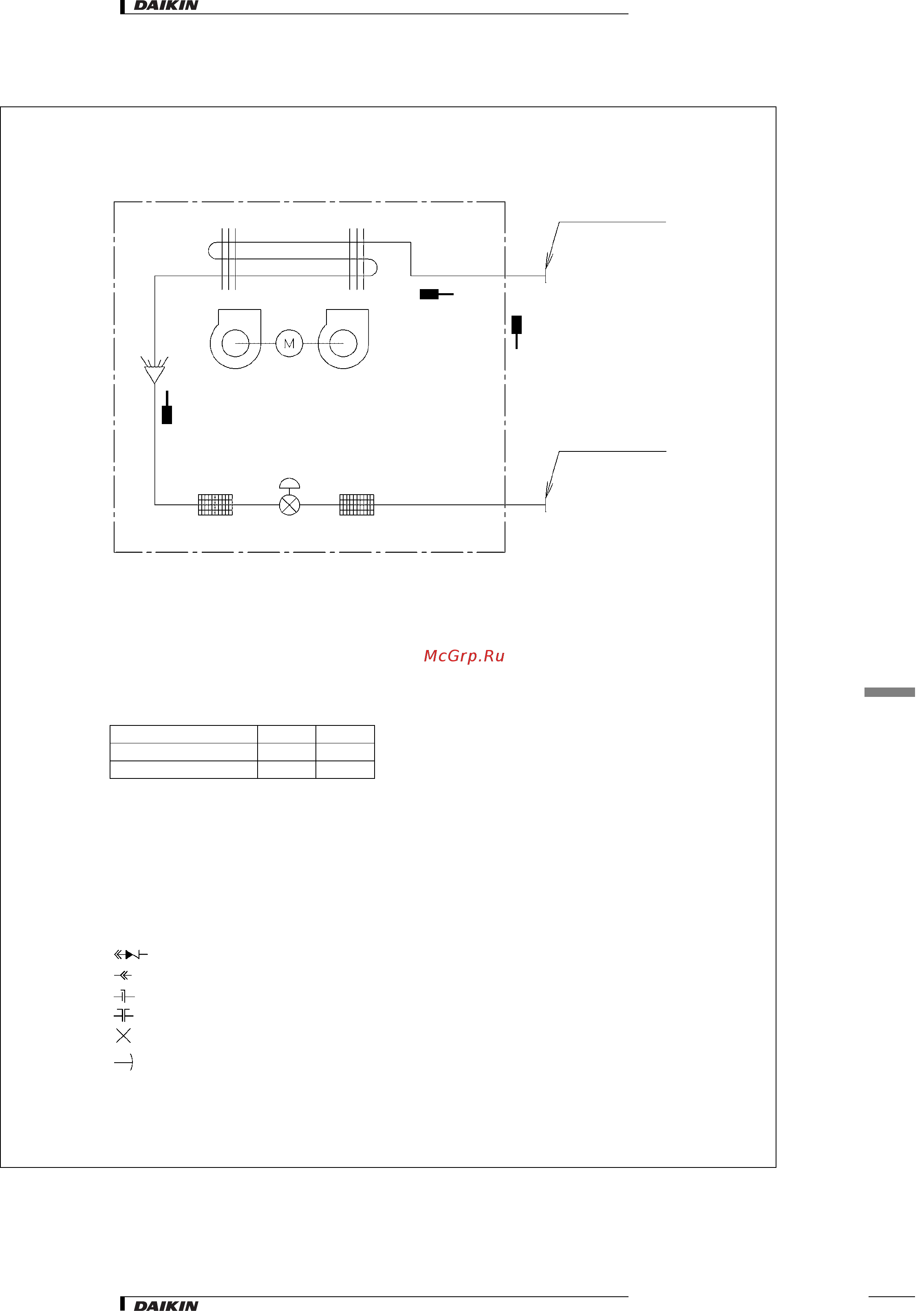

7 Схема трубной обвязки
FXLQ/FXNQ"MVE
4D034245
Теплообменник
Вентилятор
Фильтр
Фильтр
Электронный расширительный вентиль
Штуцер для подсоединения
трубы жидкого
хладагента
Штуцер для подсоединения
трубы газообразного
хладагента
Th3
Th1
Th2
Запорный клапан
Резьбовое соединение
Соединение с развальцовкой
Фланцевое соединение
Труба пережата
Труба
Диаметры подсоединяемых труб
Модели Газ Жидкость
FXLQ/FXNQ20,25,32,40,50MVE ∅12,7 ∅6,4
FXLQ/FXNQ63MVE ∅15,9 ∅9,5
Th1 : Для контроля температуры всасываемого воздуха
Th2 : Для контроля температуры в линии жидкого хладагента
Th3 : Для контроля температуры в линии газообразного хладагента
