• Внутренние блоки • (Скрытый) напольный кондиционер • FXLQ-MVE и FXNQ-MVE
6
• Системы VRV • Внутренние блоки
16
6 Чертеж в масштабе и центр тяжести

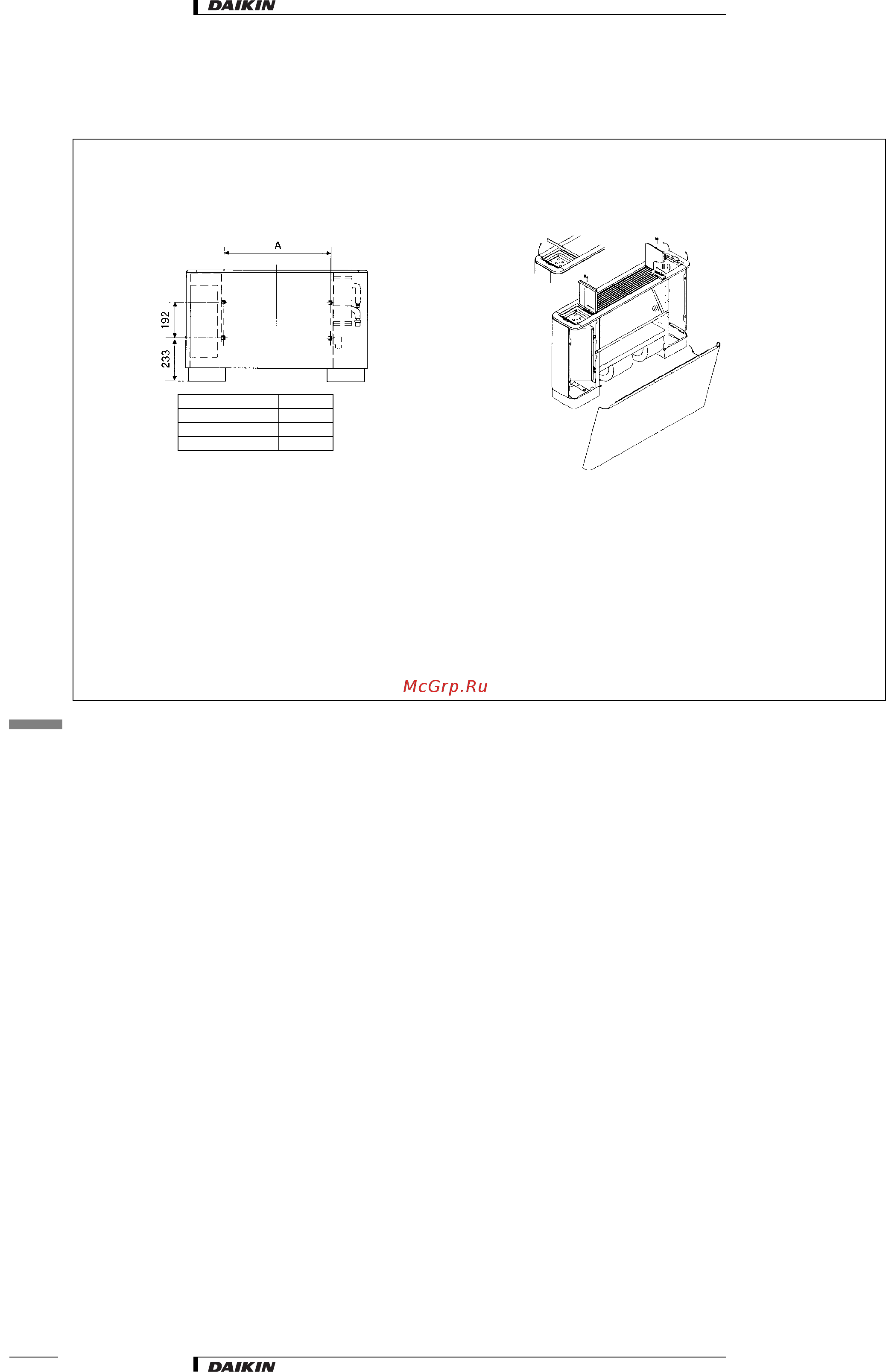

6 - 3 Положение подвесного болта
FXLQ/FXNQ"MVE
3PN8615415
Модель A
FXLQ/FXNQ20,25MVE
590
FXLQ/FXNQ32,40MVE
730
FXLQ/FXNQ50,63MVE
1010
1 Открыть крышку блока управления (левую и правую).
2 Удалить винты (слева и справа)
3 Подать рукоятки фиксаторов (левого и правого) назад.
4 Приподнять переднюю часть верхней панели.
5 Снять переднюю панель, опустив ее вниз относительно
передней стороны блока.
6 Чтобы установить панель на место, следует выполнить
описанную процедуру в обратном порядке. Подавать панель
вперед до тех пор, пока не защелкнутся фиксаторы.
• Расположение крепежных отверстий для настенного
монтажа
• Инструкции по демонтажу/установке передней панели
