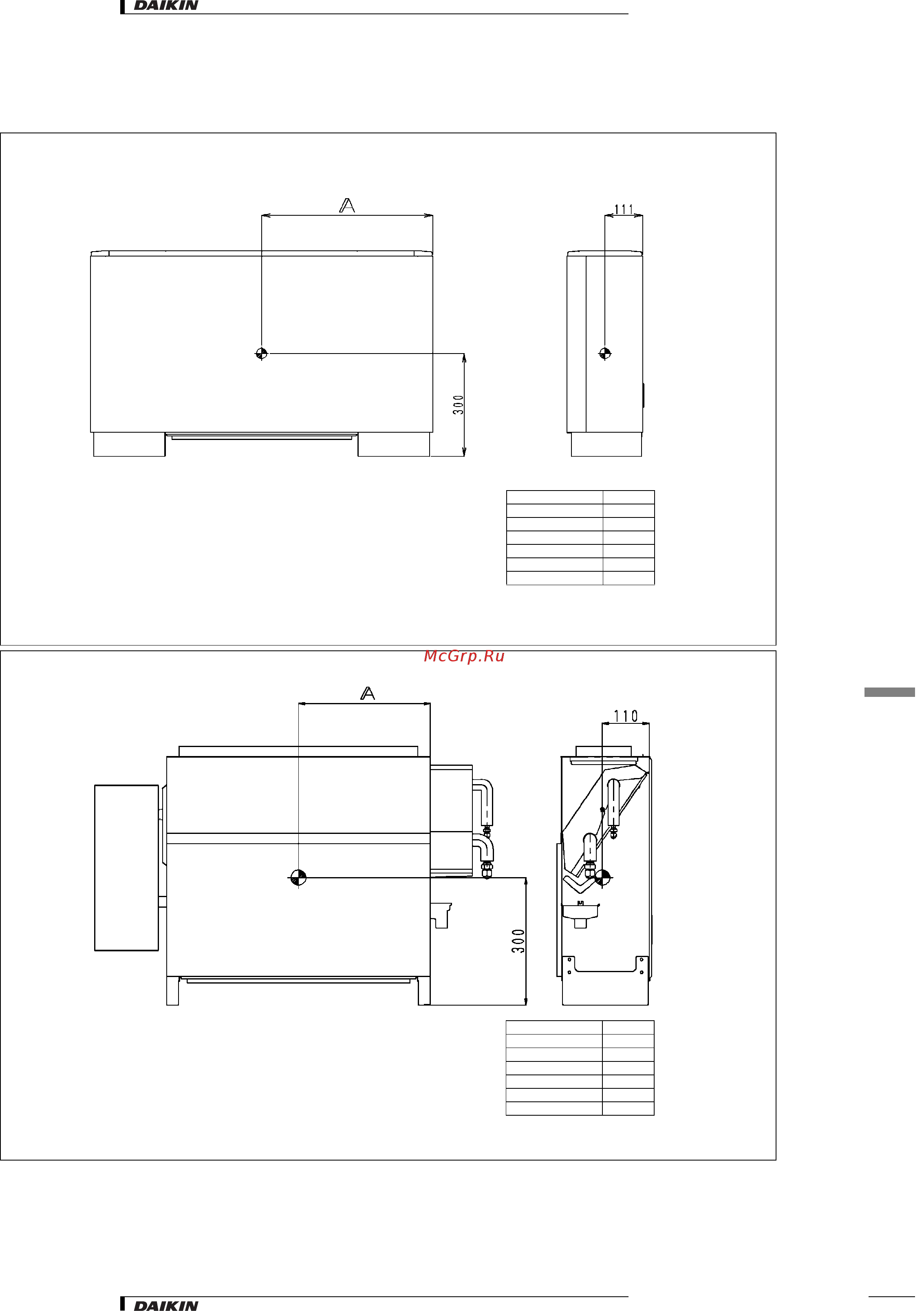

6 Чертеж в масштабе и центр тяжести
6 - 2 Центр тяжести
Напольный блок FXLQ"MVE
4D034527
Модель A
FXLQ20MVE
500
FXLQ25MVE
500
FXLQ32MVE
570
FXLQ40MVE
570
FXLQ50MVE
710
FXLQ63MVE
710
Напольный блок встраиваемого типа FXNQ"MVE
4D034533
Модель A
FXNQ20MVE
395
FXNQ25MVE
395
FXNQ32MVE
465
FXNQ40MVE
465
FXNQ50MVE
505
FXNQ63MVE
505
