20 English

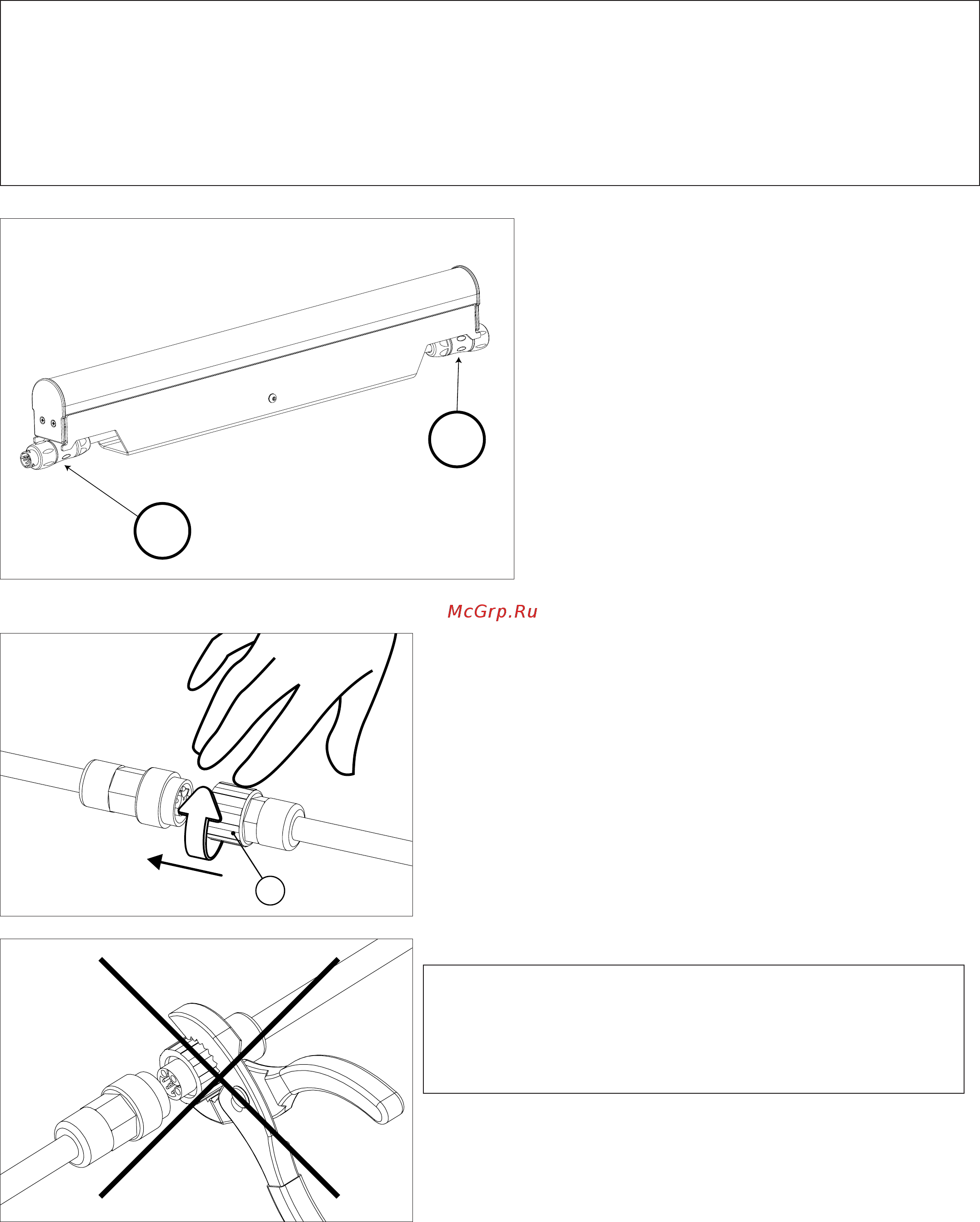

4.2 Connection to mains power and DMX signal
The unit operate with voltage of 48VDC.
The unit is fitted with plug “D” and socket “E” for the
connection of the of the power supply and DMX, as
shown in the pictures.
Plug the connectors by screwing the ring “A” by hand.
Warning!
• Before connecting the unit, verify that power supplies features are compatible with the unit features.
• It is suggested to use a magnetothermic switch along the power supply line, as prescribed by in force rules.
• The unit must not be powered up through a dimmer power device.
• Wiring and connection actions are to be performed by a qualified staff.
D
E
A
Warning!
Do not screw the connectors with pliers or other tools,
as they might damage.
