Griven GRAPH-i-LINE 20 [8/28] Collegamento della tensione di alimentazione e del segnale dmx
![Griven GRAPH-i-LINE 20 [8/28] Collegamento della tensione di alimentazione e del segnale dmx](/views2/1700038/page8/bg8.png)
8 Italiano

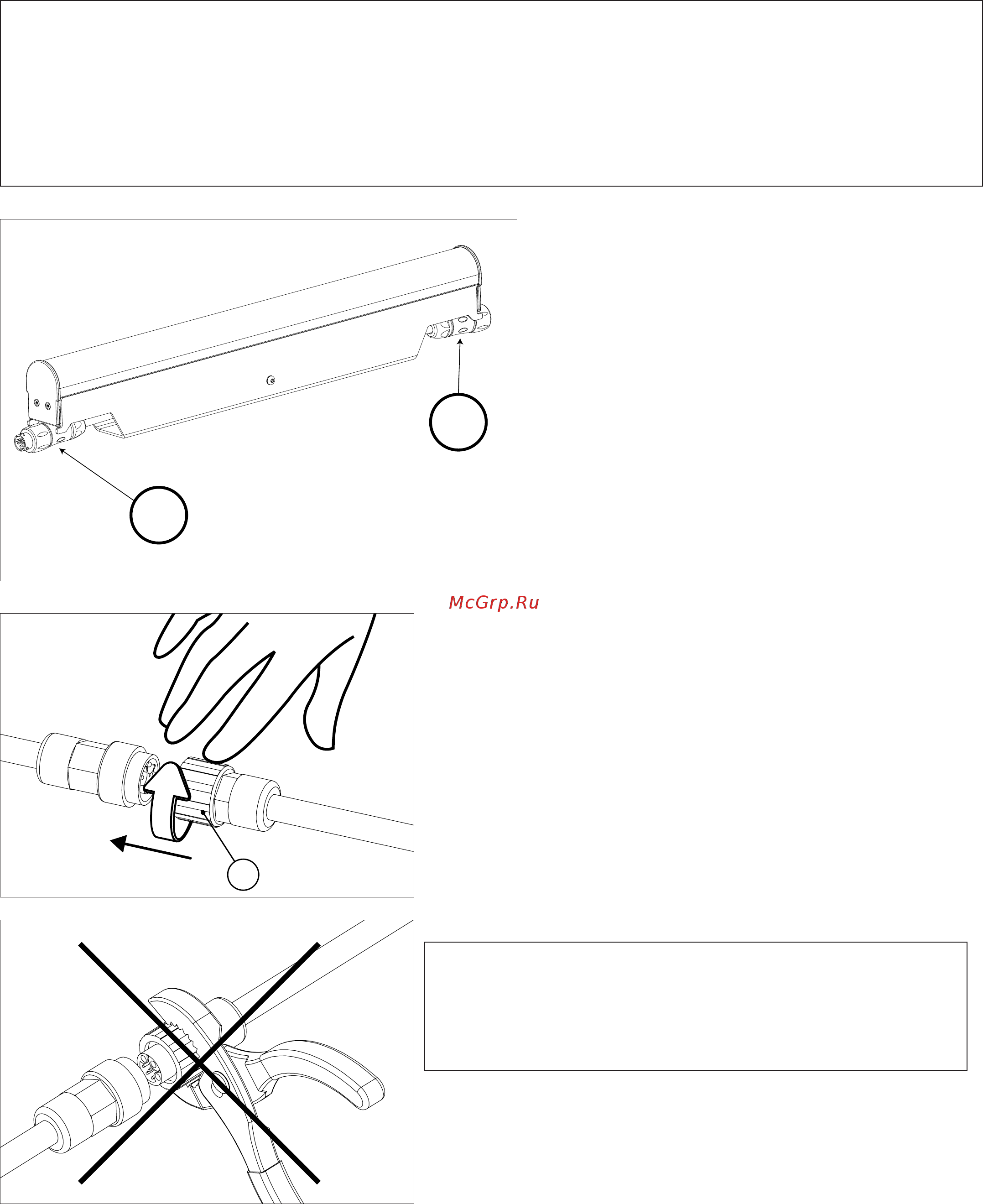

4.2 Collegamento della tensione di alimentazione e del segnale DMX
L’apparecchio funziona con tensione di 48 VDC.
Il proiettore è dotato di connettori di ingresso “D” e
uscita “E” per la connessione della tensione di ali-
mentazione e del segnale DMX.
Collegate i connettori avvitando la ghiera “A” a mano.
Attenzione!
• Prima di collegare l’apparecchio assicuratevi che la fornitura elettrica corrisponda a quelle ammesse.
• E’ consigliato l’uso di un interruttore magnetotermico/differenziale sulla linea di alimentazione, come prescritto
dalle norme in vigore.
• Non alimentate il proiettore attraverso unità di potenza dimmer.
• Le operazioni di cablaggio e collegamento devono essere eseguite da personale qualificato.
D
E
A
Attenzione!
Non avvitate i connettori con pinze o altri attrezzi.
Potrebbero danneggiarsi.
