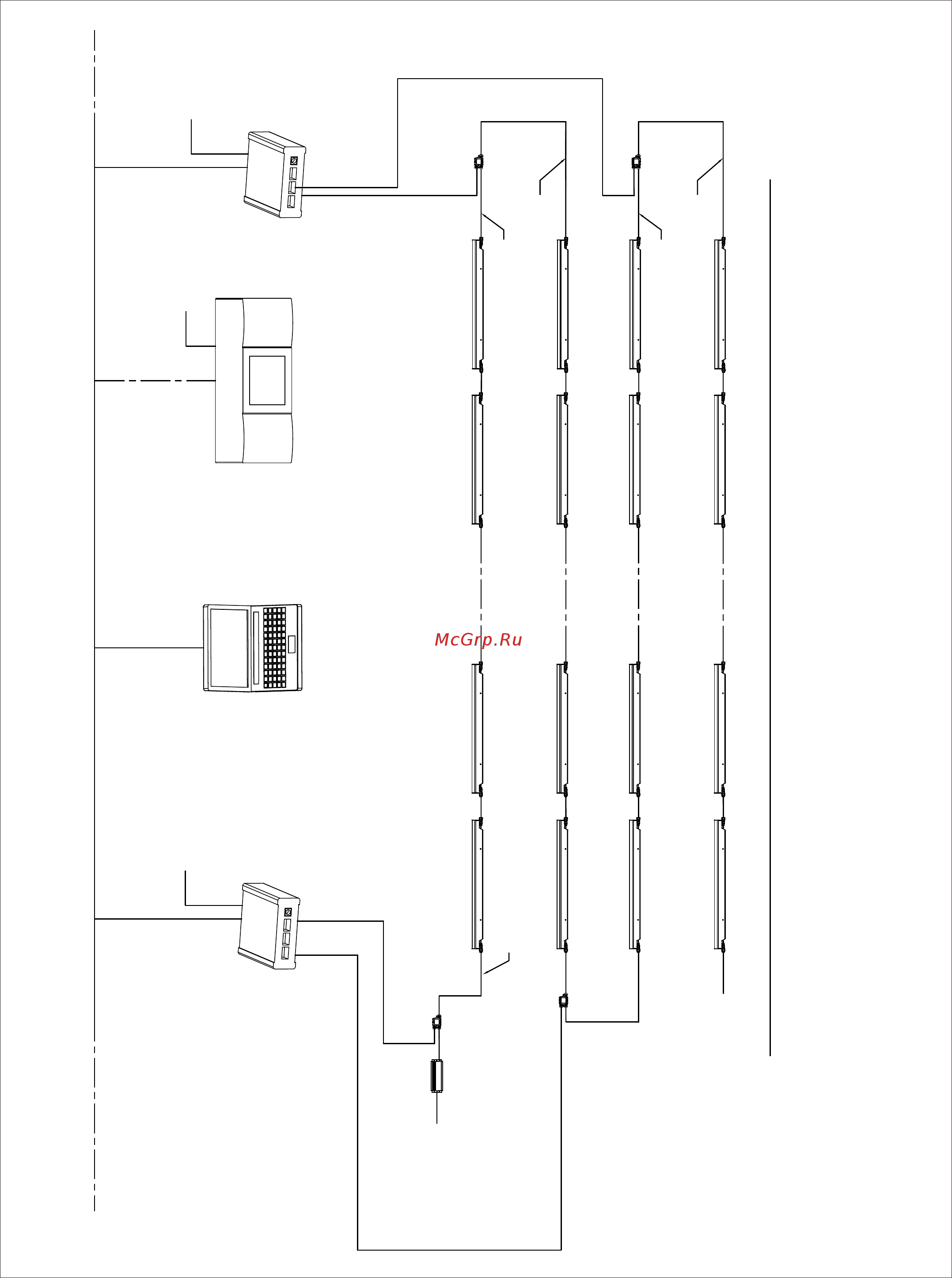

Per il collegamento dei proiettori seguire lo schema seguente:
100 - 277 VAC
AL440502
AL442402
Alimentatore per
16 Graph-i-Line 40
o
32 Graph-i-Line 20
DMX line
AL2026
DMX output
interface 2x512
channels
4
Graph-i-Line 40 o
8 Graph-i-line 20
PC with AL2027
(lighting application software)
AL2025
Lighting media Server
100 - 240 VAC
100 - 240 VAC
AL442402
AL442402
CAP AL4418
AL2026
DMX output
interface 2x512
channels
100 - 240 VAC
AL442402
DMX line
DMX line
DMX line
4 Graph-i-Line 40 o 8 Graph-i-line 20
4
Graph-i-Line 40 o
8 Graph-i-line 20
4 Graph-i-Line 40 o 8 Graph-i-line 20
Max 3 metri dal Graph-i-Line alla Start Line box
Max 3 metri dalla Start Line box al Graph-i-Line
Massimo 10 m tra l’alimentatore
e il primo Graph-i-Line
Max 3 metri dal Graph-i-Line alla Start Line box
Max 3 metri dalla Start Line box al Graph-i-Line
Questo è solo un esempio di configurazione. Altre configurazioni possono essere studiate a seconda delle esigenze del cliente.
