Электрические соединения и задание
параметров на пульте управления
Электрические соединения (Смотрите рисунок 25)
■ Проводка силового электропитания и заземления
Снимите крышку электрического щитка и подсоедините
провода под соответствующими номерами к клеммной
колодке электропитания (3P) внутри. (См. E). Также
подсоедините к клеммной колодке провод заземления. Для
этого протяните провода через отверстие и надежно
закрепите их с помощью приобретаемого на внутреннем
рынке хомута. (См. B).
Оставьте достаточный провес проводов между хомутом и
клеммной колодкой электропитания.
■ Провода управления и проводка пульта дистанционного
управления.
Снимите крышку электрического щитка, протяните
провода внутри через отверстие и подключите их к
клеммной колодке пульта дистанционного управления (6P).
(См. С и А). (Без полярности) Надежно закрепите шнур
пульта дистанционного управления с помощью
приобретаемого на внутреннем рынке хомута.
Оставьте достаточный провес проводов между хомутом и
клеммной колодкой пульта дистанционного управления.
■ После подключения прикрепите уплотнительный материал.
(См. D).
■ Не забудьте прикрепить его во избежание проникновения
воды снаружи. (См. D).
Меры предосторожности
1 При подключении кабелей к клеммам силового электро-
питания необходимо соблюдать следующие правила.
■ Не подключайте к одной клемме кабели разных
сечений. (Ненадежный контакт может привести
сильному нагреву места подключения или даже пожару.)

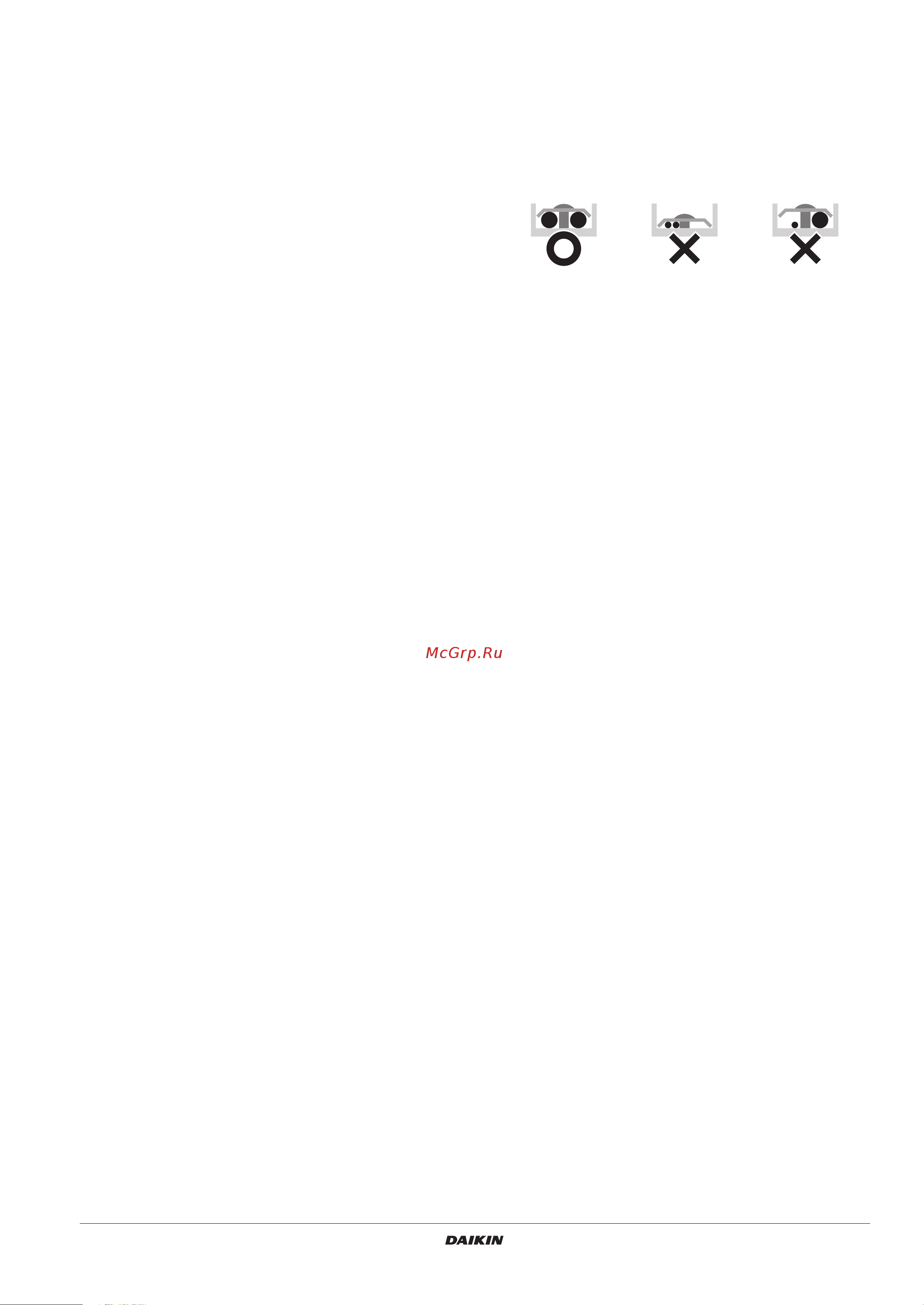

■ При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
Применяйте только кабели указанных типов. Проверяйте
надежность их подключения. При подключении не
прилагайте избыточных усилий к контактам и местам их
крепления. (момент затяжки 1,31 Н•м±10%)
2 Ток в кабелях, соединяющих внутренние блоки между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне разъемов блока в соответствии с обычными
правилами электрических работ, если сечение кабеля
превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем изоляция
самого силового кабеля.
3 Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
системы.
4 Кабели, соединяющие пульт управления с блоками и блоки
между собой, должны находится на расстоянии не менее
50 мм от другой электропроводки. В противном случае
электрические наводки могут привести к сбоям в работе
всей системы.
5 Подключение кабелей к пульту дистанционного управле-
ния описано в прилагаемой к нему инструкции по монтажу.
6 Ни в коем случае не подключайте линии силового
электропитания к разъемам для кабелей управления. В
этом случае возможны серьезные неисправности всей
системы кондиционирования.
7 Применяйте только кабели указанных сечений и следите за
надежностью контактов. Следите за тем, чтобы кабели не
были излишне натянуты и не оказывали внешнего
давления на клеммы. Кабели следует располагать так,
чтобы они не затрудняли доступ к различным устройствам
и механизмам: например, они не должны мешать открытию
крышки для технического обслуживания. Следите за тем,
чтобы крышка всегда была плотно закрыта. Помните, что
ненадежные контакты могут послужить причиной выделе-
ния тепла, поражения электротоком и даже возгорания.
A Пульт дистанционного управления и провода
управления
B Силовая электропроводка
C Подключение клеммной колодки электропитания (6P)
пульта дистанционного управления и проводов
управления
D Обязательно прикрепите прилагаемый уплотнительный
материал во избежание проникновения снаружи воды, а
также насекомых и мелких животных. В противном
случае внутри электрического щитка может произойти
короткое замыкание.
E Подключение клеммной колодки с проводом
заземления (3P)
1 Крышка электрического щитка
2 Электрическая схема (на обратной стороне крышки
электрического щитка)
3 Проводка пульта дистанционного управления
4 Провода управления
5
Клемная колодка пульта дистанционного управления (6P)
6 Силовая электропроводка
7 Клеммная колодка электропитания
8 Хомут (приобретается на внутреннем рынке)
9 Хомут (приобретается на внутреннем рынке)
10 Материал для фиксации
11 Уплотнительный материал (поставляется вместе с
блоком)
12 Проводка наружу
13 Наружная часть
14 Внутренняя часть
15 Обязательно закрепите хомутом экран проводки.
Прижав хомут к материалу для фиксации, обрежьте
излишки материала.
