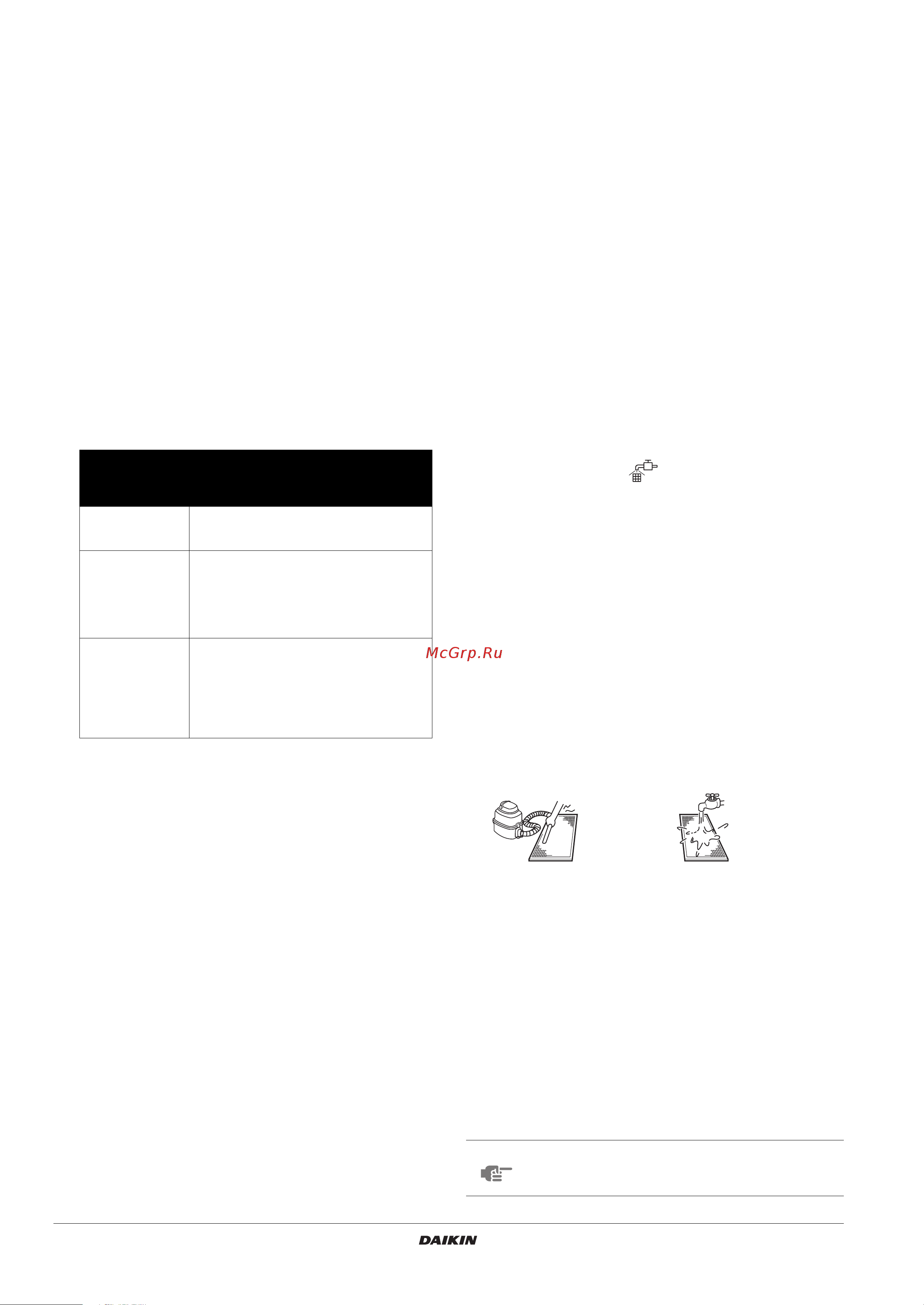

Daikin FXZQ25M9V1B [14/20] Монтаж декоративной панели
![Daikin FXZQ25M9V1B [14/20] Монтаж декоративной панели](/views2/1700257/page14/bge.png)
Инструкция по монтажу и эксплуатации
10
FXZQ15~50M9V1B
Система кондиционирования VRV
4PW67402-1 – 01.2011
Монтаж декоративной панели
Прочтите главу «Пробный запуск» на странице 10 перед
проведением пробного запуска без установки декоративной
панели.
См. прилагаемую к декоративной панели инструкцию по монтажу.
После того, как декоративная панель будет установлена,
убедитесь в том, что между ней и корпусом блока отсутствует
зазор. В противном случае через зазор может проникать воздух
и конденсироваться влага. (Смотрите рисунок 16)
Пробный запуск
Смотрите инструкцию по монтажу наружного блока.
■ При возникновении сбоя лампа индикации работы на
пульте дистанционного управления начнет мигать. Чтобы
выяснить причину сбоя, посмотрите код неисправности,
отображаемый на жидкокристаллическом дисплее пульта
управления. Список неисправностей и соответствующих им
кодов ошибок приведен на наклейке с предупреждениями
по поводу обслуживания на наружном блоке кондиционера.
При отображении на дисплее чего-либо из перечисленного в
таблице ниже возможны проблемы с проводкой или питанием,
поэтому проверьте проводку еще раз.
Те хническое обслуживание
ВНИМАНИЕ!
■ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОНДИЦИОНЕРА МОЖЕТ
ПРОВОДИТЬ ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ.
■ ПЕРЕД ТЕМ, КАК ОТКРЫТЬ ДОСТУП К ЭЛЕКТРИЧЕСКИМ
КОНТАКТАМ, НЕОБХОДИМО ОБЕСТОЧИТЬ ВСЕ СИЛОВЫЕ
ЛИНИИ.
■ ДЛЯ ОЧИСТКИ ВОЗДУШНЫХ ФИЛЬТРОВ И ВНЕШНИХ
ПАНЕЛЕЙ НЕ ИСПОЛЬЗУЙТЕ ВОЗДУХ И ВОДУ ТЕПЛЕЕ 50°C.
■
ПЕРЕД ОЧИСТКОЙ ТЕПЛООБМЕННИКА НЕ ЗАБУДЬТЕ
СНЯТЬ ЭЛЕКТРИЧЕСКИЙ ЩИТОК, ДВИГАТЕЛЬ ВЕНТИЛЯ-
ТОРА И ДРЕНАЖНЫЙ НАСОС. ЭТИ ДЕТАЛИ МОГУТ
ПЕРЕГОРЕТЬ, ЕСЛИ ВОДА ИЛИ МОЮЩИЕ СРЕДСТВА
ПОПАДУТ НА ИЗОЛЯЦИЮ И ПОВРЕДЯТ ЕЕ.
См. рисунок 24
Очистка воздушных фильтров
Очищать воздушные фильтры необходимо тогда, когда на
дисплее появится символ « » (ПОРА ЧИСТИТЬ ФИЛЬТР).
Если кондиционер эксплуатируется в местах, где воздух сильно
загрязнен, чистку фильтров необходимо производить чаще.
(Проводите плановую чистку фильтров раз в полгода)
Если фильтр невозможно очистить от грязи, замените его.
(Сменный фильтр поставляется по отдельному заказу.)
1. Откройте воздухозаборную решетку.
Сдвиньте оба фиксатора одновременно вдоль решетки и
опустите решетку вниз. (Выполните идентичные действия для
закрытия решетки.) (Смотрите рисунок 26)
2. Выньте воздушные фильтры.
Потяните за крючок воздушного фильтра по диагонали
вниз и извлеките фильтр. (Смотрите рисунок 27)
3. Очистите фильтр.
Сделать это можно с помощью пылесоса или обычной
воды.
Если фильтр сильно загрязнен, можно использовать
мягкую щетку и нейтральное моющее средство.
Аккуратно стряхните воду с фильтра и дайте ему
высохнуть в месте, защищенном от воздействия прямых
солнечных лучей.
4. Поставьте фильтр обратно.
Зафиксируйте фильтр двумя руками на внутренней
стороне воздухозаборной решетки.
Прижмите основание фильтра к основанию решетки
защелками так, чтобы фильтр попал на свое место.
(Смотрите рисунок 28)
5. Захлопните решетку воздухозаборника.
См. пункт № 1.
6. После включения питания нажмите кнопку сброса
индикации загрязнения фильтра.
Символ «ПОРА ЧИСТИТЬ ФИЛЬТР» исчезнет с дисплея.
(Более подробную информацию см. в инструкции по
эксплуатации наружного блока.)
Индикация на
пульте
дистанционного
управления
Значение
Светится надпись
«Концентрированно
е управление»
■ Короткое замыкание клемм
принудительного отключения (T1, T2)
Светится код
«U4»
Светится код «UH»
■ Питание наружного блока выключено.
■ Наружный блок не подсоединен
к источнику электропитания.
■ Неправильное подключение проводов
управления и/или проводки
принудительного отключения.
Нет индикации
■ Питание внутреннего блока выключено.
■ Внутренний блок не подсоединен
к источнику электропитания.
■ Неправильное подключение проводки
пульта дистанционного управления,
проводов управления и/или проводки
принудительного отключения.
1 Внутренний блок
2 Устройство откачки конденсата (встроенное)
Конденсат удаляется из помещения во время
охлаждения.
3 Силовая электропроводка
4 Дренажная трубка
5 Воздухозаборная решетка
6 Воздушный фильтр (под воздухозаборной решеткой)
7 Этикетка с названием модели (под воздухозаборной
решеткой)
8 Направляющая воздушная заслонка (в отверстии для
выпуска воздуха)
9 Труба хладагента
10 Провода управления
11 Выпуск воздуха
12 Провод заземления
Отводит электричество от блока в землю во избежание
поражения электрическим током.
13 Пульт дистанционного управления
ПРИМЕЧАНИЕ
Снимайте фильтр только для очистки. Частое
снятие фильтра без необходимости может
привести к его поломке.
