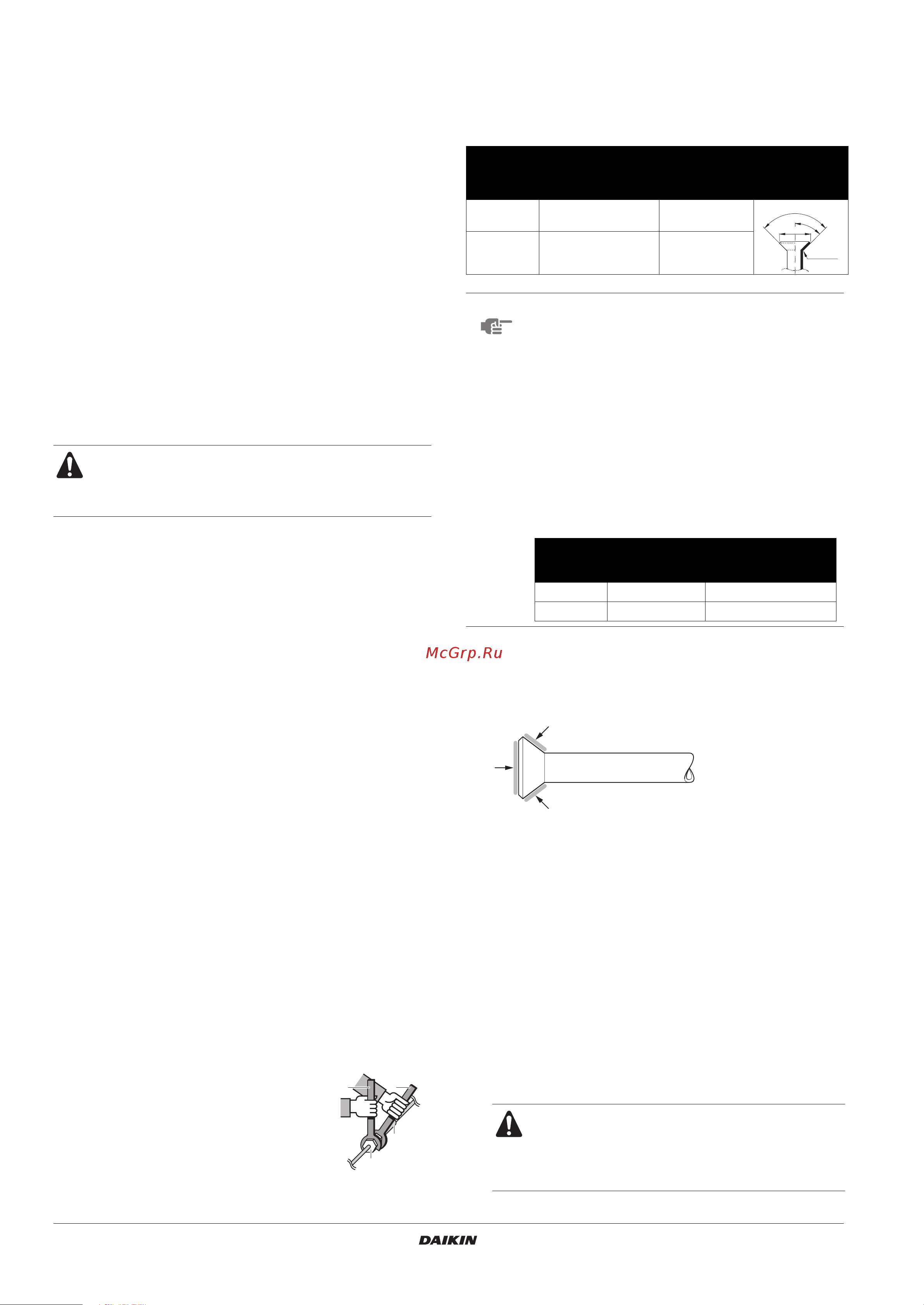

Инструкция по монтажу и эксплуатации
4
FXZQ15~50M9V1B
Система кондиционирования VRV
4PW67402-1 – 01.2011
3. Добейтесь правильного положения блока.
(См. раздел «Предварительные операции перед монтажом» на
странице 3.)
4. Проверьте горизонтальность установки блока.
• Не допускайте наклона блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком
уровня.
(Если блок наклонен в сторону, противоположную направле-
нию стока конденсата, поплавковый датчик будет работать
неверно, что может привести к утечке конденсата из блока.)
•С помощью уровня или заполненной водой виниловой
трубки проверьте, чтобы все четыре угла блока были
расположены в горизонтальной плоскости, как показано на
рисунке 9.
5. Снимите бумажный шаблон. (Только для новых
потолков.)
Рекомендации по монтажу труб
хладагента
■ Подключение трубопроводов к наружному блоку описано
в прилагаемой к нему инструкции по монтажу.
■ Необходимо выполнить полную теплоизоляцию трубо-
проводов газообразного хладагента и жидкого хладагента.
В противном случае будет периодически происходить
протечка конденсата.
(При использовании теплового насоса температура трубо-
провода газообразного хладагента может подниматься
примерно до 120°C. Используйте изоляцию, обладающую
достаточной устойчивостью.)
■ Кроме того, в местах, где температура и влажность секций
трубопровода хладагента может превышать 30°C или 80%
соответственно, усильте изоляцию (20 мм или толще). На
поверхности изоляционного материала возможно
образование конденсата.
■ Прежде, чем приступать к прокладке труб, выясните, какой
тип хладагента применяется в данной системе.
■ При резке и развальцовке труб следует применять мате-
риалы и инструменты, совместимые с используемым
хладагентом.
■ Перед соединением труб на развальцованную поверхность
наносится эфирное или полиэфирное масло.
■ Чтобы внутрь трубы не попали пыль, влага или посто-
ронние предметы, сплющите конец трубы или заклейте его
липкой лентой.
■ Используйте бесшовные трубы из медного сплава
(ISO 1337).
■ Наружный блок заправляется хладагентом.
■ При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
■ Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
■ Размеры накидных гаек и значения крутящего момента
затяжки приведены в таблице ниже. (Если гайки
перетянуть, то можно повредить развальцованную часть
трубы, что приведет к утечке хладагента.)
■ На наружную и внутреннюю поверхность развальцованной
части трубы нанесите охлаждающее эфирное или
полиэфирное масло. Перед затяжкой накидной гайки
наживите ее, сделав 3 - 4 оборота рукой.
Эфирное или полиэфирное масло наносится сюда.
■ Проверьте место соединения на утечку газообразного
хладагента, затем теплоизолируйте его как показано на
рисунке 12.
■ Оберните уплотнительную прокладку только вокруг
изоляции соединений на стороне трубопровода
газообразного хладагента.
1 Уровень воды
2 Виниловая трубка
Работы по прокладке трубопроводов должны прово-
диться квалифицированными специалистами в соот-
ветствии с требованиями местных и государственных
стандартов.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
12
4
3
Диаметр
труб
Момент затяжки
Размер
развальцо-
ванного торца
трубы А (мм)
Форма
развальцовки
Ø6,4
14,2~17,2 Н•м
(144~176 кгс•см)
8,7~9,1
Ø12,7
49,5~60,3 Н•м
(504~616 кгс•см)
16,2~16,6
ПРИМЕЧАНИЕ
Не рекомендуется — только на крайний случай
Использование динамометрического ключа
обязательно, однако если по какой-либо
объективной причине использовать его вы не
можете, воспользуйтесь описанным ниже методом.
По окончании работы не забудьте провести
проверку на утечку.
В процессе закручивания накидной гайки с
помощью гаечного ключа наступает момент, когда
внезапно возникает необходимость в приложении
значительно большего усилия для затяжки. Из
этого положения затяните накидную гайку далее,
повернув ее в пределах показанного ниже угла:
1 Трубопровод жидкого хладагента
2 Трубопровод газообразного хладагента
3 Теплоизоляция для соединения трубопровода жидкого
хладагента (поставляется вместе с блоком)
4 Теплоизоляция для соединения трубопровода
газообразного хладагента (теплоизолирующий материал
поставляется вместе с блоком)
5 Зажимы (поставляется вместе с блоком)
6
Малая уплотнительная прокладка (поставляется
вместе с блоком)
Обязательно изолируйте всю обвязку трубо-
проводов по месту на всем протяжении до их
подключения внутри блока. На открытых трубах
может скапливаться конденсат, а прикосновение
к ним может привести к ожогам.
R0.4~0.8
45°
±2
90°
±2
A
Размер
трубы
Угол
дальнейшей
затяжки
Рекомендуемая длина
рычага инструмента
Ø6,4 (1/4") 60~90° ±150 мм
Ø12,7 (1/2") 30~60° ±250 мм
