FXZQ15~50M9V1B
Система кондиционирования VRV
4PW67402-1 – 01.2011
Инструкция по монтажу и эксплуатации
5
■ Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение. При
соприкосновении с огнем газообразный хладагент выделяет
ядовитый газ.
■ Убедитесь в отсутствие утечки газообразного хладагента.
Под воздействием высоких температур и открытого огня,
источником которых могут стать бытовые обогреватели,
кухонные плиты и т.п., вытекающий из внутреннего блока
газообразный хладагент может выделять ядовитый газ.

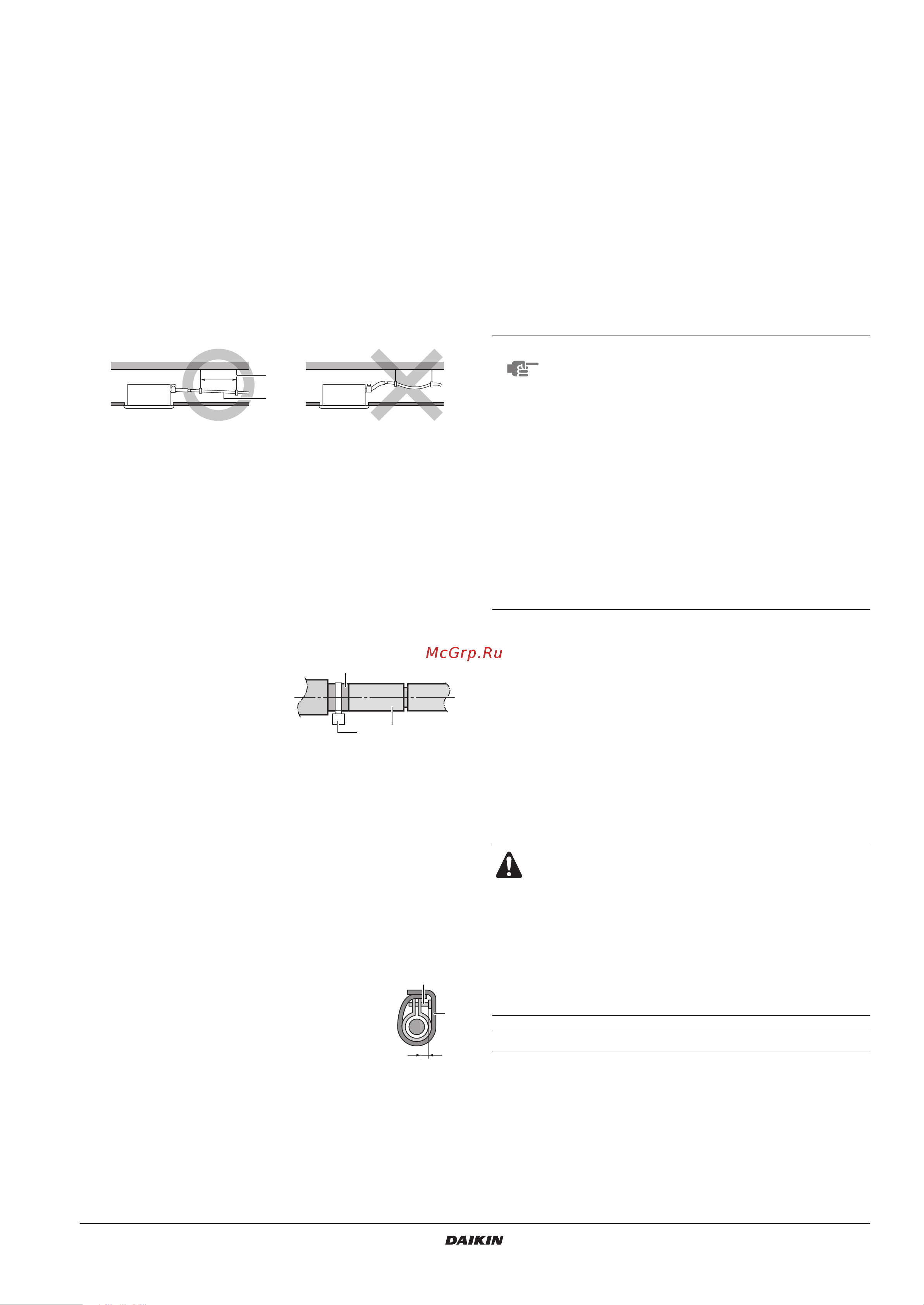

Рекомендации по монтажу дренажных
труб
Дренажный трубопровод прокладывается в соответствии с при-
веденным ниже рисунком. Примите меры по предотвращению
конденсации влаги. Неверная прокладка дренажного трубо-
провода может привести к протечкам воды и нанесению ущерба
имуществу.
1. Проведите дренажный трубопровод.
• Длина дренажной линии должна быть минимальной. Трубо-
провод должен иметь постоянный уклон, чтобы предотвра-
тить возможность скопления в нем воздуха.
•Размер дренажной трубки должен быть не меньше размера
соединительного патрубка (трубка из ПВХ с внутренним
диаметром 20 мм и внешним диаметром 26 мм).
• Вставьте дренажный шланг в дренажный патрубок до
основания и плотно затяните хомут на серой ленте.
• Стяните шланг хомутом с зажимным винтом. Головка винта
должна выступать не более, чем на 4 мм.
• Часть дренажного трубопровода, находящаяся внутри
помещения, теплоизолируется.
• Если необходимый уклон дренажного трубопровода
обеспечить не удается, то применяется отвод для подъема
дренажного трубопровода (приобретается на внутреннем
рынке).
• Во избежание образования и протечки водного конденсата
проследите за тем, чтобы были теплоизолированы
2 следующие точки.
• Дренажная труба внутри помещения
• Дренажный патрубок
• Для изоляции оберните прилагаемую
уплотнительную прокладку вокруг зажима и
дренажного шланга.
Как прокладывается трубопровод (Смотрите
рисунок 15)
МЕРЫ ПРЕДОСТОРОЖНОСТИ
■ Трубопровод для подъема дренированной жидкости
устанавливается на высоте не более 545 мм.
■ Трубопровод для подъема дренированной жидкости
располагается под прямым углом к внутреннему блоку и не
далее 300 мм от него.
2. После завершения прокладки дренажного трубо-
провода убедитесь в том, что вода по нему стекает
свободно.
■ Откройте отверстие для заливки воды, медленно
налейте в него около 2 л. воды и проследите за тем, как
она будет вытекать.
Процесс заливки воды. См. рисунок 13.
ЕСЛИ МОНТАЖ ЭЛЕКТРОПРОВОДКИ УЖЕ ЗАВЕРШЕН
Проверьте работу дренажа при запуске системы кондициони-
рования в режиме охлаждения, как поясняется в разделе
«Пробный запуск» на странице 10.
1 Подвеска дренажной трубки
2 Уклон ≥1/100
1 Металлический хомут
(поставляется вместе с
блоком)
2 Дренажный шланг
(поставляется вместе с
блоком)
3 Серая лента
(приобретается на
внутреннем рынке)
1 Металлический хомут (поставляется
вместе с блоком)
2 Большая уплотнительная прокладка
(поставляется вместе с блоком)
1-1.5 m
1
2
21
3
≤4 mm
1
2
1 Потолочная панель
2 Подвесная скоба
3 Трубопровод для подъема дренированной жидкости
4 Подъемная секция
5 Дренажный шланг (прилагается к блоку)
6 Металлический хомут (поставляется вместе с блоком)
ПРИМЕЧАНИЕ
■ Свисающий конец дренажного шланга должен
быть расположен не выше 75 мм относи-
тельно выпускного патрубка блока, чтобы
патрубок блока не испытывал излишней
нагрузки.
■ Для обеспечения минимального уклона 1:100
расстояние между соседними элементами
подвески дренажного трубопровода должно
составлять от 1 до 1,5 м.
■ Если нужно свести вместе несколько
дренажных трубопроводов, следуйте схеме,
показанной на рисунке 10. Сечение дренаж-
ных труб должно подбираться в зависимости
от производительности внутренних блоков.
1 Дренажная трубка
2 Сервисное дренажное отверстие с резиновой пробкой.
Используйте это отверстие для удаления воды из
дренажного поддона.
3 Пластиковая емкость для слива
■ Рекомендации по монтажу дренажного
трубопровода
Не подсоединяйте дренажный трубопровод
непосредственно к канализационным трубам, из
которых доносится запах аммиака. Аммиак из
канализации может проникнуть во внутренний
блок через дренажные трубы и вызвать коррозию
теплообменника.
■ Помните о том, что скопление воды в дренажной
трубе может привести к ее блокированию.
1 Т-образное соединение дренажных труб
