Gorenje B4304SG [13/14] Порядок подключения

Руководство по эксплуатации, установке и подключению

Электрическое подключение

Отключите присоединительную клемму:

клемму откройте с помощью отвёртки и

осторожно сдвиньте её вниз.

Электрическое подключение должны производить

только сервисные центры или квалифицированный

специалист!

Вследствие неправильного подключения части

аппарата могут повредиться, а в таком случае Вы не

имеете права на гарантийное обслуживание!

Присоединительное напряжение (230 В на N) должен

проверять специалист с помощью измерительной

установки!

• Перед подключением необходимо проверить, совпадает

ли напряжение, указанное в табличке, с фактическим

напряжением в сети.

• Длина присоединительного кабеля должна составлять

1,5 м чтобы аппарат можно было легко подключить,

прежде чем Вы придвинете его к стене.

• Защитный провод должен быть отмерян таким образом,

чтобы при отказе разгрузочного устройства он

нагружался позднее, чем провод

под напряжением.

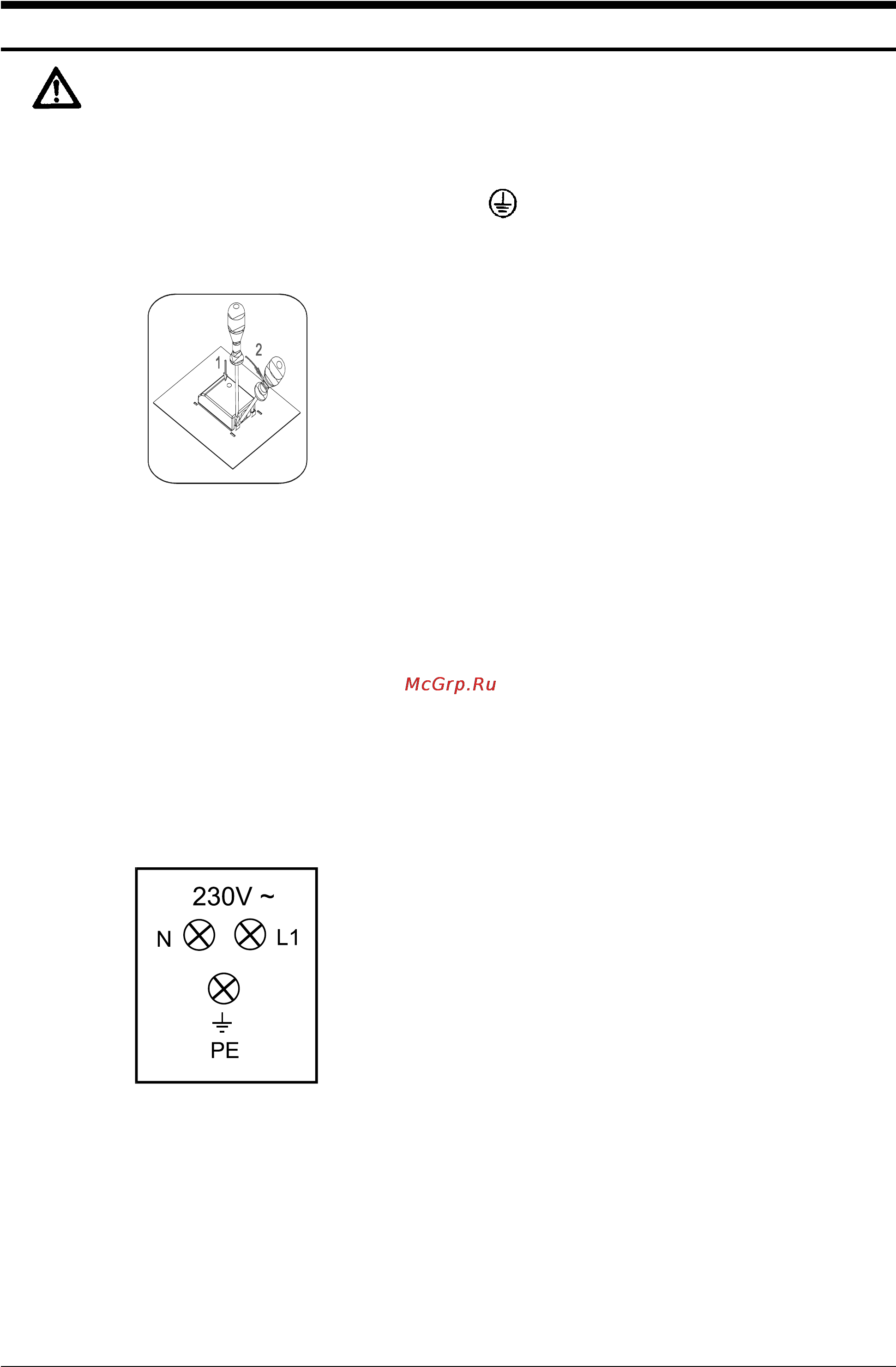

Порядок подключения

• На задней стороне аппарата откройте с помощью

отвёртки крышку клеммы. При этом с помощью отвёртки

освободите элементы заскока, помещенные лево и

право на нижней стороне клеммы.

• Соединительный кабель должны обязательно проложить

сквозь разгрузочную установку, которая защищает

кабель от извлечения.

• Разгрузочную установку крепко привинтите и закройте

крышку.

Цвета проводов

L1, L2, L3 = внешние провода, которые ведут напряжение.

Как правило, цвет проводов: чёрный, чёрный, коричневый.

N = нейтральный провод

Как правило, цвет провода: синий.

Обратите внимание на правильное N-подключение!

PE = защитный провод

Цвет провода – зелено-жёлтый
