Инструкция по монтажу и эксплуатации
9

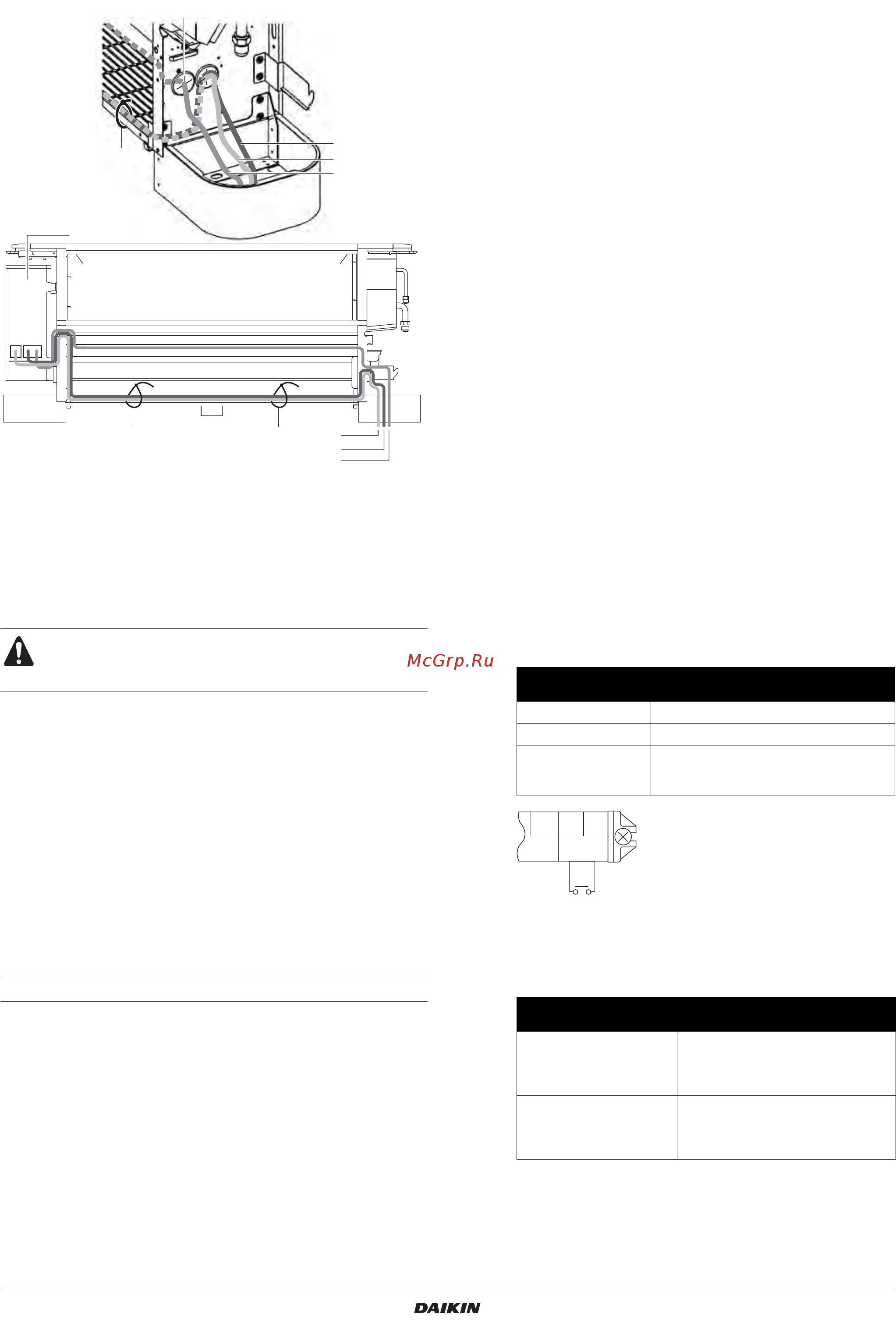

Прокладка электропроводки со стороны трубопровода произ-
водится, как показано на рисунке ниже.
Примеры прокладки проводки
Линии электропитания каждого агрегата должны быть снабжены
размыкателем и плавким предохранителем, как показано на
рисунке 1.
Пример полной системы кондиционирования (3 типа систем)
При управлении 1 внутренним агрегатом с помощью 1 пульта
управления. (Нормальный рабочий режим) (Смотрите рисунок 2)
При групповом управлении или управлении с помощью 2 пультов
(Смотрите рисунок 4)
При использовании блока BS (Смотрите рисунок 3)
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Для агрегатов, входящих в одну систему, в цепи питания
можно использовать один размыкатель. Однако к установке
выключателей и размыкателей цепи в отдельных силовых
цепях следует подходить с особой осторожностью.
В системах с групповым управлением пульт управления
следует выбирать так, чтобы он подходил для внутреннего
агрегата, имеющего максимальный набор функций.
Не используйте дл
я заземления газовые и водопроводные
трубы, осветительные и телефонные линии. Неверное
заземление может привести к поражению электрическим
током.
Настройка на месте
Настройка пульта управления на месте должна быть выполнена
в соответствии с конфигурацией системы.
Настроечные операции включают в себя выбор «номера
режима», «номера первого кода» и «номера второго кода».
Эти операции описаны в соответствующем разделе
прилагаемой к пульту инструкции по монтажу.
Управление с помощью двух пультов (2 пульта
управления для 1 внутреннего агрегата)
При использовании 2 пультов управления один из них должен
быть определен как «ГЛАВНЫЙ», а другойкак
«ПОДЧИНЕННЫЙ». Смотрите руководство по монтажу пульта
дистанционного управления.
Компьютерное управление (принудительное
выключение и включение/выключение)
1 Номиналы кабелей и их подключение
- Подключите внешнюю управляющую линию к контактам
Т1 и Т2 на клеммной колодке (соедините пульт
управления и управляющую линию).
2 Принцип действия
- Приведенная ниже таблица поясняет термины
«принудительное выключение» и «включение/
выключение» в зависимости от состояния входа А.
1 Продеть таким же образом через отверстие противоположной
панели корпуса
2 Проводка пульта дистанционного управления
3 Передаточная проводка
4 Проводка питания и заземления
5 Блок управления
6 Закрепите хомутом (входит в комплект принадлежностей).
Не подавайте ток в проводку пульта дистанционного
управления, передаточную проводку и проводку пита-
ния, не завершив подключение проводов к клеммам.
1 Электропитание 6 Блок BS (только для
системы с регенерацией
тепла)
2 Главный выключатель
3 Наружный агрегат 7 Проводка питания
4 Внутренний агрегат 8 Передаточная проводка
5 Пульт дистанционного
управления
9 Выключатель
10 Плавкий предохранитель
1 Наружный агрегат
2 Внутренний агрегат
3 Пульт дистанционного управления (дополнительная
принадлежность)
4 Наиболее удаленный внутренний блок
5 При использовании 2 пультов управления
6 Блок BS
4
2
3
4
3
2
6
6
6
1
5
Характеристики
кабелей
Экранированный кабель с виниловой
оболочкой (двужильный)
Сечение 0,75-1,25 мм
2
Длина Макс. 100 м
Внешний контакт Контакт, выдерживающий
минимальное напряжение 15 В
постоянного тока, 10 мА
Принудительное
отключение
включение/выключение
При входном сигнале
"ВКЛ" работа
прекращается
входной сигнал ВЫКЛ Ü ВКЛ:
агрегат запускается (управление
спульта дистанционного
управления невозможно)
Входной сигнал
«ВЫКЛ» включает
управление
входной сигнал ВКЛ Ü ВЫКЛ:
делает возможным выключение
агрегата с пульта дистанционного
управления
F2 T1 T2
FORCED
OFF
Вход А
09_4PRU323720-1E.book Page 9 Tuesday, October 3, 2017 4:54 PM
