Инструкция по монтажу и эксплуатации
4

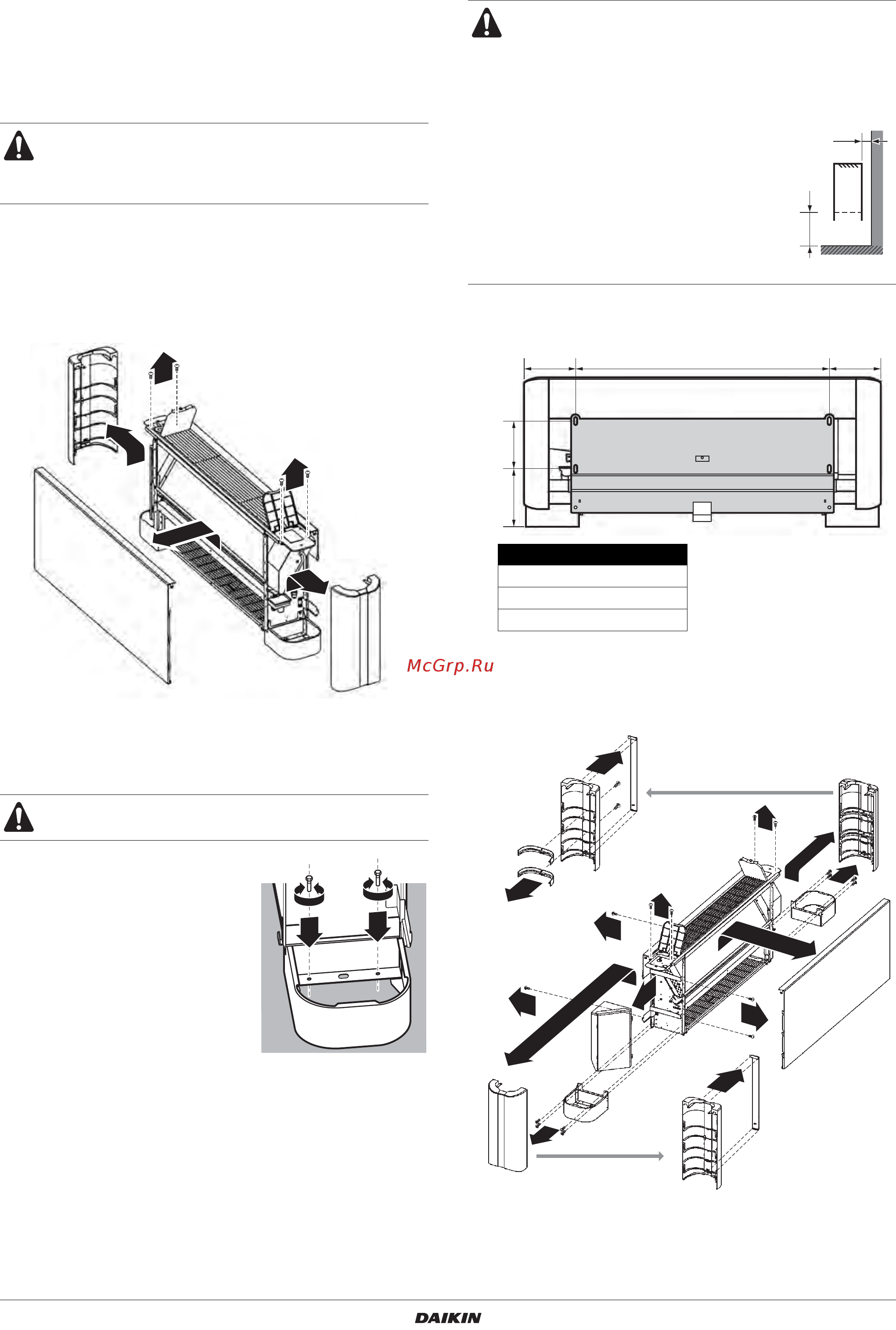

Монтаж внутреннего агрегата
При выполнении монтажных работ пользуйтесь только
входящими в комплектацию принадлежностями и деталями,
утвержденными нашей компанией.
Прокладка проводки, трубопроводов и дренажа производится
согласно требованиям заказчика при соблюдении местных и
государственных нормативов.
Как открывается и закрывается передняя панель
(только агрегатов FXLQ)
Чтобы открыть переднюю панель, снимите с боковых заглушек
4 винта и отстегните заглушки, после чего снимите переднюю
панель, как показано на рисунке ниже.
Закрывается передняя панель в обратном порядке.
Установка на полу
1
Выровняйте внутренний агрегат
юстировочными винтами (входят
в комплект принадлежностей).
Если пол слишком неровный,
установите агрегат на плоскую,
ровную подставку.
2 Если есть риск падения агрегата, прикрепите его к стене,
пользуясь имеющимися в агрегате отверстиями, или к полу
с помощью крепежа, который приобретается по месту
установки.
Подвешивание на стену
1 Расположение отверстий при подвешивании на стену.
Единица измерения = мм.
2 Если внутренний агрегат монтируется на стене, ножки
можно снять. Сняв ножки, закрепите на боковых заглушках
2 декоративные полоски, как показано на рисунках ниже.
■ Только для агрегатов FXLQ
Проверьте, ровно ли установлен агрегат таким
образом, чтобы дренажная система беспрепятственно
работала. При наклоне возможна протечка воды из
агрегата.
Убедитесь в том, что пол способен выдержать вес
агрегата.
1
1
2
2
3
2
2
1
1
2
2
■ Стена, к которой подвешивается агрегат, должна
быть достаточно прочной, чтобы выдержать его
вес. Если есть сомнения, предварительно
укрепите стену.
■ Пользуйтесь монтажным креплением,
расположенным позади агрегата.
■ Зазор для воздухозабора под
агрегатом должен составлять не
менее 100 мм, а расстояние от
стены (обеспечивается
с помощью проставок, которые
приобретаются по месту
установки) — максимум 20 мм.
Модель A (мм)
20 + 25 590
32 + 40 730
50 + 63 1010
A
≤20
100≤A≤200
A
205 205
192
232
1
1
5
6
7
3
5
2
6
5
2
5
4
4
09_4PRU323720-1E.book Page 4 Tuesday, October 3, 2017 4:54 PM
