Выбор места установки
1
При выборе места установки убедитесь в соблюдении
перечисленных ниже условий и согласуйте место установки с
заказчиком.
- В месте установки не должен образовываться иней.
- Необходимо обеспечить оптимальное распределение воздуха
по всему помещению.
- Для циркуляции воздуха не должно быть препятствий.
- Конденсирующаяся влага должна беспрепятственно отводиться
дренажной системой.
- Пол или стена должны быть д
остаточно прочными, чтобы
выдержать вес внутреннего агрегата.
- Должно быть достаточно свободного места для обслуживания и
ремонта агрегата.
- Длина трубопроводов, соединяющих внутренний и наружный
агрегаты, не должна превышать допустимых пределов.
(Смотрите инструкцию по монтажу наружного агрегата).
- Настоящее изделие относится к классу А. В бытовых условиях
это изделие может создавать ра
диопомехи. Вслучае их
возникновения пользователю следует принять адекватные
меры.
- Наружный и внутренний агрегаты, кабели питания и линии
управления должны находиться на расстоянии не менее
1 метра от радио- и телевизионных приемников. Это
необходимо для предотвращения помех в работе этих
электроприборов. (В зависимости от условий генерации
электромагнитных волн помехи возможны даже в то
м случае,
когда расстояние превышает 1 метр.)
- Если устанавливается комплект беспроводного пульта
дистанционного управления, то расстояние между пультом и
внутренним агрегатом, возможно, придется сократить, если в
помещении присутствуют флуоресцентные лампы,
запускаемые электрическим способом. Внутренний агрегат
устанавливается как можно дальше от флуоресцентных ламп.
- Не размещайте непосредственно под внутренним и наружным
агрегатами пр
едметы, восприимчивые к воздействию влаги.
При определенных обстоятельствах конденсат на главном
агрегате или трубах хладагента, грязь в воздушном фильтре
или засор дренажа могут вызвать каплепадение, что может
привести к порче указанных предметов или их поломке.
2

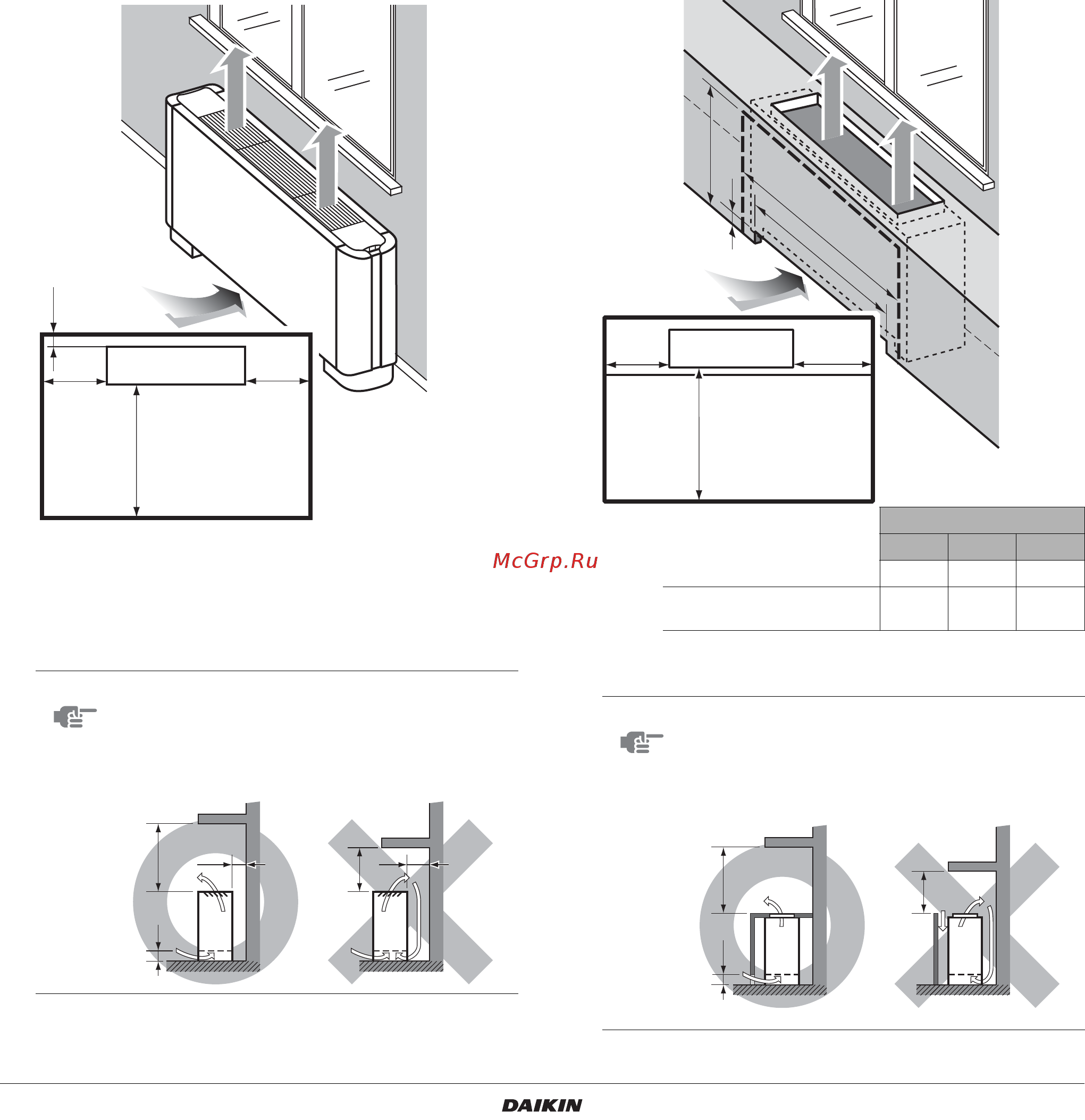

Установка агрегата производится, как показано на приведенных ниже иллюстрациях.
Eдиница измерения = мм
Только для агрегатов FXLQ
обратите внимание
(b)
≥200 мм при подвешивании агрегата на стену
Только для агрегатов FXNQ
обратите внимание
единица измерения = мм
A Передняя сторона
B Направление воздухозабора
C Направление выпуска воздуха
(a)
(a) Направление выпуска воздуха можно подобрать, проворачивая
решетку выброса.
ПРИМЕЧАНИЕ
При установке агрегата непосредственно под
подоконником убедитесь в отсутствии так
называемого аэродинамического запирания
(всасывания в агрегат выходящего из него
воздуха).
≥100 ≥100
≥1000
≤20
A
B
C
C
A
≥1750
B
<1750
C
B
(b)
≤20 >20
C
AA
B
C
B
Модель
20+25 32+40 50+63
A Ширина воздухозабора 570 710 990
B Ширина зоны технического
обслуживания
1030 1170 1450
C Направление воздухозабора
D Направление выпуска воздуха
ПРИМЕЧАНИЕ
При установке агрегата непосредственно под
подоконником убедитесь в отсутствии так
называемого аэродинамического запирания
(всасывания в агрегат выходящего из него
воздуха).
≥100
100≤
E≤200
≥150
≥1000
C
A
B
E
625
D
D
≥1750
C
<1750
DC
D
C
E
E
DC
100≤E≤200
