Daikin FXLQ63P2VEB [5/18] Принадлежности

Инструкция по монтажу и эксплуатации

■

Дети не должны играть с устройством.

■

Очистка и выполняемое пользователем техническое обслуживание

не должны проводиться детьми без наблюдения.

■

Данный аппарат предназначен для эксплуатации в торговых

точках, на предприятиях легкой промышленности и на фермах, а

также для эксплуатации неспециалистами вкоммерческих целях.

■

Звукое давление: менее 70 дБ (А).

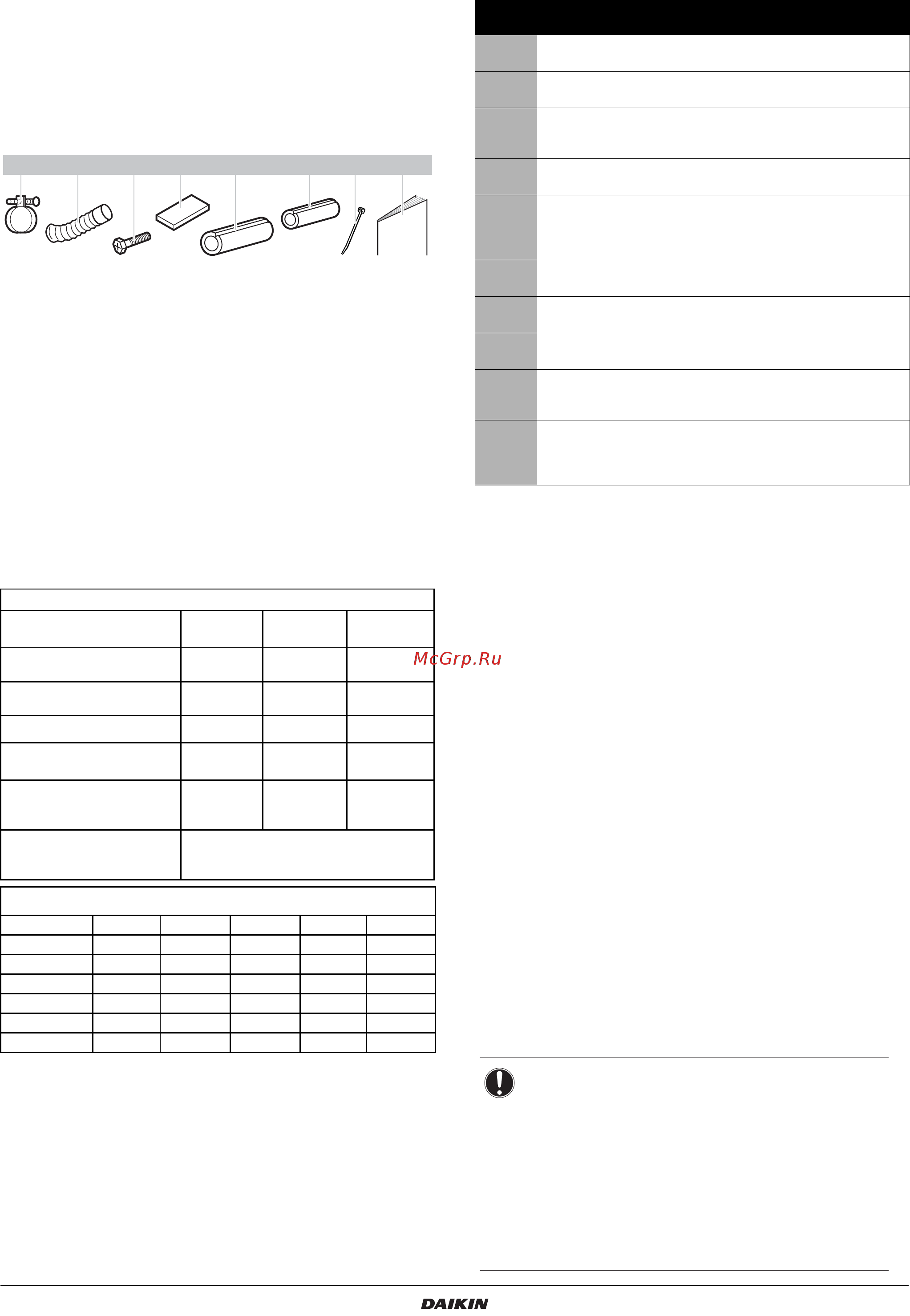

Принадлежности

Убедитесь в том, что в комплектацию агрегата входят перечисленные

далее детали.

Дополнительные принадлежности

Существуют два типа пультов дистанционного управления: проводной и

беспроводной.

• Выберите тип пульта, наиболее отвечающий потребностям клиента,

и установите его в подходящем месте.

• При выборе пульта управления следует руководствоваться

соответствующими каталогами и техническими описаниями.

Во время подготовительных и установочных операций

обратите особое внимание на перечисленные ниже условия.

Проверьте их соблюдение после завершения установки

Вниманию монтажников

■

Внимательно изучите настоящую инструкцию — это исключит

возможность ошибок. Обязательно объясните заказчику правила

эксплуатации системы и покажите ему прилагаемую инструкцию по

эксплуатации.

■

Объясните заказчику, какая именно система установлена.

Убедитесь в том, что в разделе «Предварительные операции»

инструкции по эксплуатации наружного агрегата указаны

необходимые сведения об особенностях его установки.

■

Данный агрегат можно установить на пол или подвесить на стену.

1 Металлический хомут 6 Изоляция

трубопровода жидкого

хладагента

2 Дренажный шланг

3 Юстировочный винт 7 Хомут

4 Уплотнительная

прокладка

8 Инструкция по

монтажу и

эксплуатации

5 Изоляция трубопровода

газообразного хладагента

Информация о требованиях к фанкойлам

Позиция

Обозначени

Значение Агрегат

Холодопроизводительность

(явная)

rated, c

A кВт

Холодопроизводительность

(скрытая)

rated, c

B кВт

Теплопроизводительность

rated, h

C кВт

Общая потребляемая

электрическая мощность

elec

D кВт

Уровень звукового давления

(согласно настройке

скорости, если применимо)

EdB

Контактная информация

DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o.

U Nové Hospody 1/1155, 301 00 Plzeň

Skvrňany, Чешская Республика

ПРЕДСТАВЛЕННАЯ ВЫШЕ ТАБЛИЦА КАСАЕТСЯ МОДЕЛЕЙ

И ЗНАЧЕНИЙ, УКАЗАННЫХ В ЭТОЙ ТАБЛИЦЕ

ABCDE

FXLQ20P2VEB

1,7 0,5 2,5 0,049 54

FXLQ25P2VEB

2,1 0,7 3,2 0,049 54

FXLQ32P2VEB

2,5 1,1 4 0,09 54

FXLQ40P2VEB

3,1 1,4 5 0,09 57

FXLQ50P2VEB

3,9 1,7 6,3 0,11 58

FXLQ63P2VEB

4,9 2,2 8 0,11 59

1x 1x 4x 1x 1x1x

123

Отметьте 3

после проверки

■

Прочно ли закреплен внутренний агрегат?

Агрегат может упасть, вибрировать или издавать шум.

■

Проведена ли проверка на утечку газообразного хладагента?

Возможно падение холодо- или теплопроизводительности.

■

Полностью ли теплоизолирован агрегат, проведена ли его проверка

на утечку воздуха?

Возможно образование и вытекание конденсата из агрегата.

■

Хорошо ли работает дренажная система?

Возможно образование и вытекание конденсата из агрегата.

■

Соответствует ли напряжение в сети номиналу, указанному на

табличке с наименованием модели, имеющейся на корпусе

агрегата?

Возможны сбои в работе агрегата или выход деталей из строя.

■

Правильно ли проложены трубопроводы и электропроводка?

Возможны сбои в работе агрегата или выход деталей из строя.

■

Надежно ли заземлен агрегат?

Корпус агрегата может находиться под напряжением.

■

Соответствует ли сечение проводов указанному в характеристиках?

Возможны сбои в работе агрегата или выход деталей из строя.

■

Нет ли препятствий для циркуляции воздуха через внутренний и

наружный агрегаты?

Возможно падение холодо- или теплопроизводительности.

■

Известна ли длина трубопровода и дополнительное количество

хладагента, заправленного в систему?

Количество хладагента, заправленного в систему, может быть

известно неточно.

(1)

ɉȽɉ ɩɨɬɟɧɰɢɚɥɝɥɨɛɚɥɶɧɨɝɨɩɨɬɟɩɥɟɧɢɹ

ȼɫɨɨɬɜɟɬɫɬɜɢɢɫɨɛɳɟɟɜɪɨɩɟɣɫɤɢɦɢɥɢɦɟɫɬɧɵɦ

ɡɚɤɨɧɨɞɚɬɟɥɶɫɬɜɨɦɦɨɠɟɬɛɵɬɶɧɟɨɛɯɨɞɢɦɚ

ɩɟɪɢɨɞɢɱɟɫɤɚɹɩɪɨɜɟɪɤɚɧɚɧɚɥɢɱɢɟɭɬɟɱɟɤ

ɯɥɚɞɚɝɟɧɬɚɁɚɛɨɥɟɟɩɨɞɪɨɛɧɨɣɢɧɮɨɪɦɚɰɢɟɣ

ɨɛɪɚɳɚɣɬɟɫɶɤɫɜɨɟɦɭɦɟɫɬɧɨɦɭɞɢɥɟɪɭ

ȼɚɠɧɚɹɢɧɮɨɪɦɚɰɢɹɨɛɢɫɩɨɥɶɡɭɟɦɨɦ

ɯɥɚɞɚɝɟɧɬɟ

ɗɬɨ ɢɡɞɟɥɢɟ ɫɨɞɟɪɠɢɬ ɜɵɡɵɜɚɸɳɢɟ ɩɚɪɧɢɤɨɜɵɣ

ɷɮɮɟɤɬɮɬɨɪɫɨɞɟɪɠɚɳɢɟɝɚɡɵ ɇɟ ɜɵɩɭɫɤɚɣɬɟ ɝɚɡɵɜ

ɚɬɦɨɫɮɟɪɭ

Ɍɢɩɯɥɚɞɚɝɟɧɬɚ:

ɁɧɚɱɟɧɢɟɉȽɉ

(1)

2087,5

R410A

ɉɊɂɆȿɑȺɇɂȿɨɡɧɚɱɟɧɢɢW&2

ȼȿɜɪɨɩɟɜɵɛɪɨɫɵɩɚɪɧɢɤɨɜɵɯɝɚɡɨɜɨɬɩɨɥɧɨɣ

ɡɚɩɪɚɜɤɢɯɥɚɞɚɝɟɧɬɚɜɫɢɫɬɟɦɟɜɵɪɚɠɚɸɬɫɹɜɬɨɧɧɚɯ

2ɷɤɜɢɜɚɥɟɧɬɚɢɫɩɨɥɶɡɭɸɬɫɹɞɥɹɨɩɪɟɞɟɥɟɧɢɹ

ɢɧɬɟɪɜɚɥɨɜɬɟɯɧɢɱɟɫɤɨɝɨɨɛɫɥɭɠɢɜɚɧɢɹ

Ɋɭɤɨɜɨɞɫɬɜɭɣɬɟɫɶɩɪɢɦɟɧɢɦɵɦɡɚɤɨɧɨɞɚɬɟɥɶɫɬɜɨɦ

Ɏɨɪɦɭɥɚɞɥɹɪɚɫɱɟɬɚɜɵɛɪɨɫɨɜɩɚɪɧɢɤɨɜɵɯ

ɝɚɡɨɜ

ɡɧɚɱɟɧɢɟɉȽɉɞɥɹɯɥɚɞɚɝɟɧɬɚîɨɛɳɟɟɤɨɥɢɱɟɫɬɜɨ

ɡɚɩɪɚɜɥɟɧɧɨɝɨɯɥɚɞɚɝɟɧɬɚ>ɤɝ@
