% SiRUBE37-704
218 %

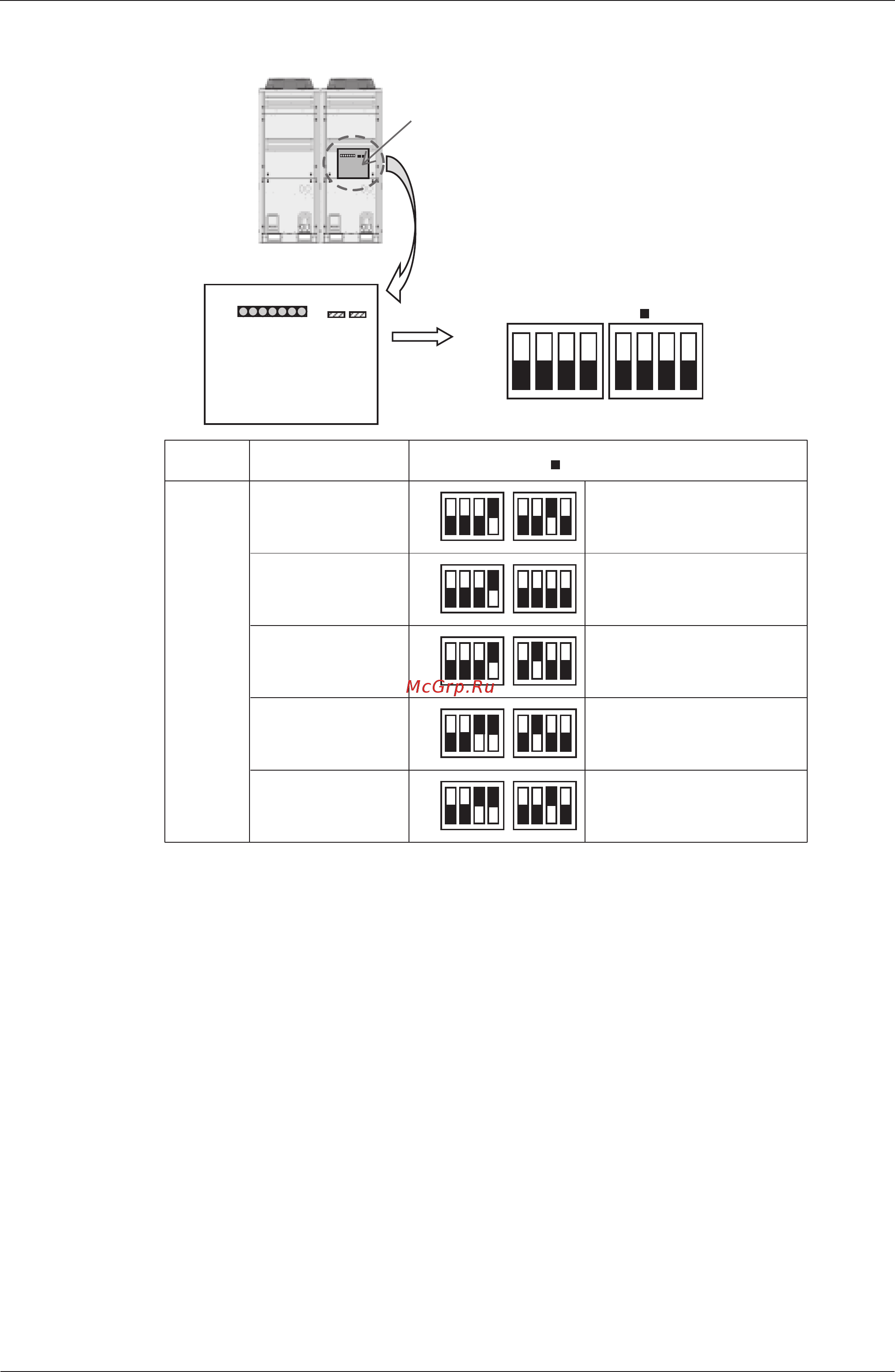

" ! "DS1-1~4, DS2-1~4"
DS1 DS2
СИД
EB****
1234
DS1
1234
DS2
Установка на заводе ( указывает положение переключателей)
ВКЛ
ВЫКЛ
Применимая модельРазмещение
Для Европы
Способ установки ( указывает положение переключателей)
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (8 Л.С.)
REYQ8P8Y1B
Уст. DS1-4 и DS2-3 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (10 Л.С.)
REYQ10P8Y1B
Уст. DS1-4 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (12 Л.С.)
REYQ12P8Y1B
Уст. DS1-4 и DS2-2 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (14 Л.С.)
REYQ14P8Y1B
Уст. DS1-3, DS1-4 и DS2-2 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (16 Л.С.)
REYQ16P8Y1B
Уст. DS1-3, DS1-4 и DS2-3 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
Однократное употребление
A1P (Главн.)
