" # SiRUBE37-704
344
"
#
Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
Питание ВКЛ
Питание ВЫКЛ
Локальные причины.
Правильно выполните подсоединения
проводов, не допуская обрыва фазы,
неверных соединений или неверного
порядка фаз.
Локальные причины
Устраните ассиметричные нагрузки, чтобы
не допустить несбалансированного
состояния.
Разбаланс напряжений приведет к
высокому уровню неустановившегося тока,
что снизит срок службы или сбой
оборудования.
Замените компрессор.
Замените двигатель вентилятора.
Замените привод вентилятора.
Замените печатную плату инвертора.
Соблюдайте условия для печатной
платы.
В случае серьезной неисправности, сбой
компрессора может привести к
повреждению печатной платы. Даже
после замены печатной платы она может
быть повреждена снова.
Чтобы не допустить этого, нужно
повторно выполнить проверку
заземления и наличия обрыва проводов
компрессора. Кроме того, даже после
замены печатной платы нужно проверить
компрессор.
Замените печатную плату привода
вентилятора.
Соблюдайте условия для печатной
платы.
НЕТ
НЕТ
ДА
ДА
ДА
ДА
ДА
ДА
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ

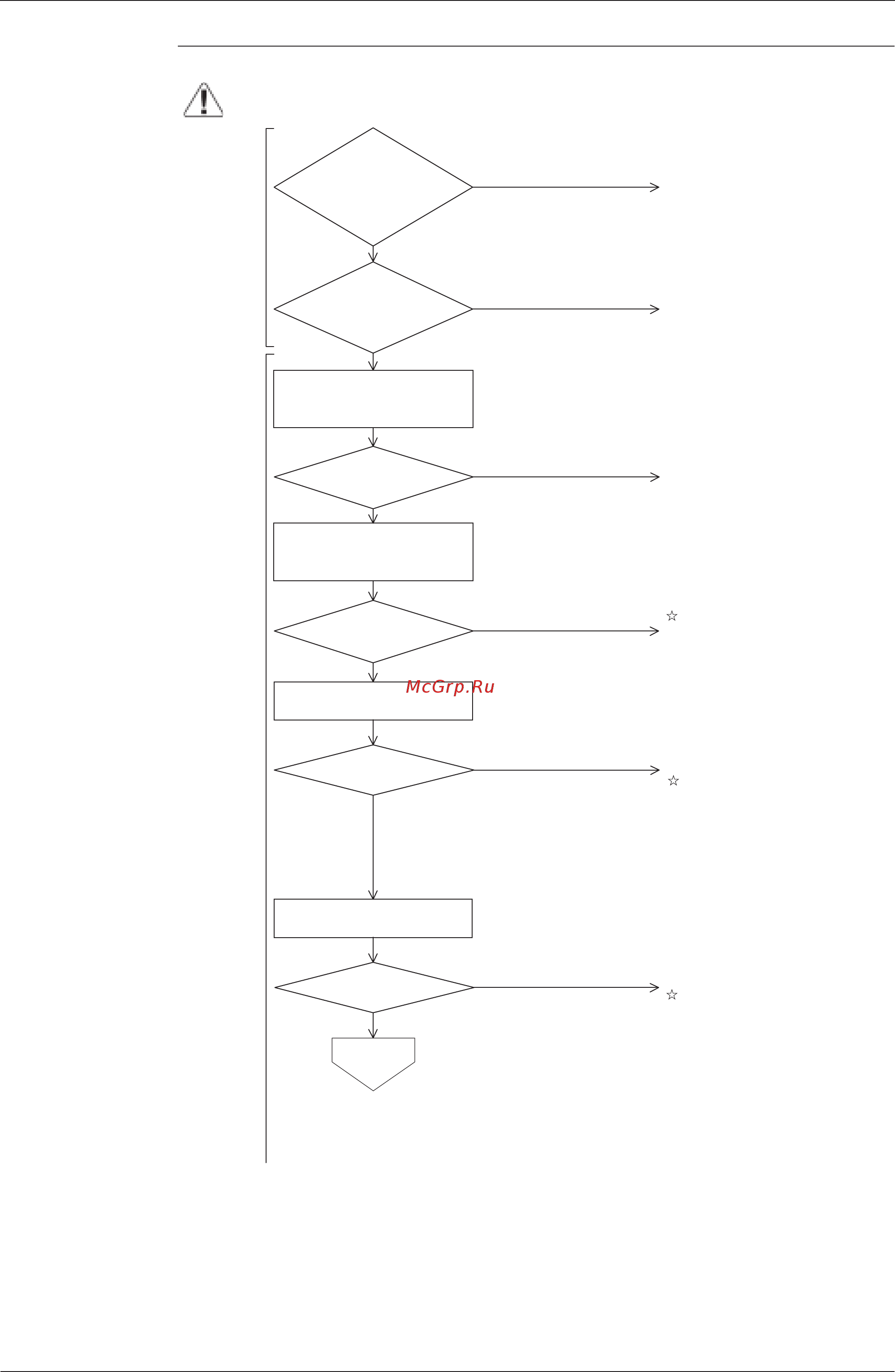

Проверьте
напряжение питания.
Напряжение между фазами: от
380 до 415 В Фазное напряжение:
от 220 до 240В
Дисбаланс
электропитания?
(Не более 2%: Фазное
напряжение приблизительно не
более 5 В)
Низкое
сопротивление изоляции (т.е.
не более 100 к
Ω
.)
Низкое
сопротивление изоляции (т.е. не
более 1 М
Ω
.)
Неисправность
транзистора питания?
Неисправность
транзистора питания?
Отсоедините кабель от компрессора,
затем проверьте сопротивление
изоляции компрессора.
Отсоедините кабель от вентилятора,
затем проверьте сопротивление
изоляции двигателя вентилятора.
Проверьте транзистор питания
инвертора.
Проверьте транзистор питания
привода вентилятора.
A
