SiRUBE37-704 " #
329
"
#

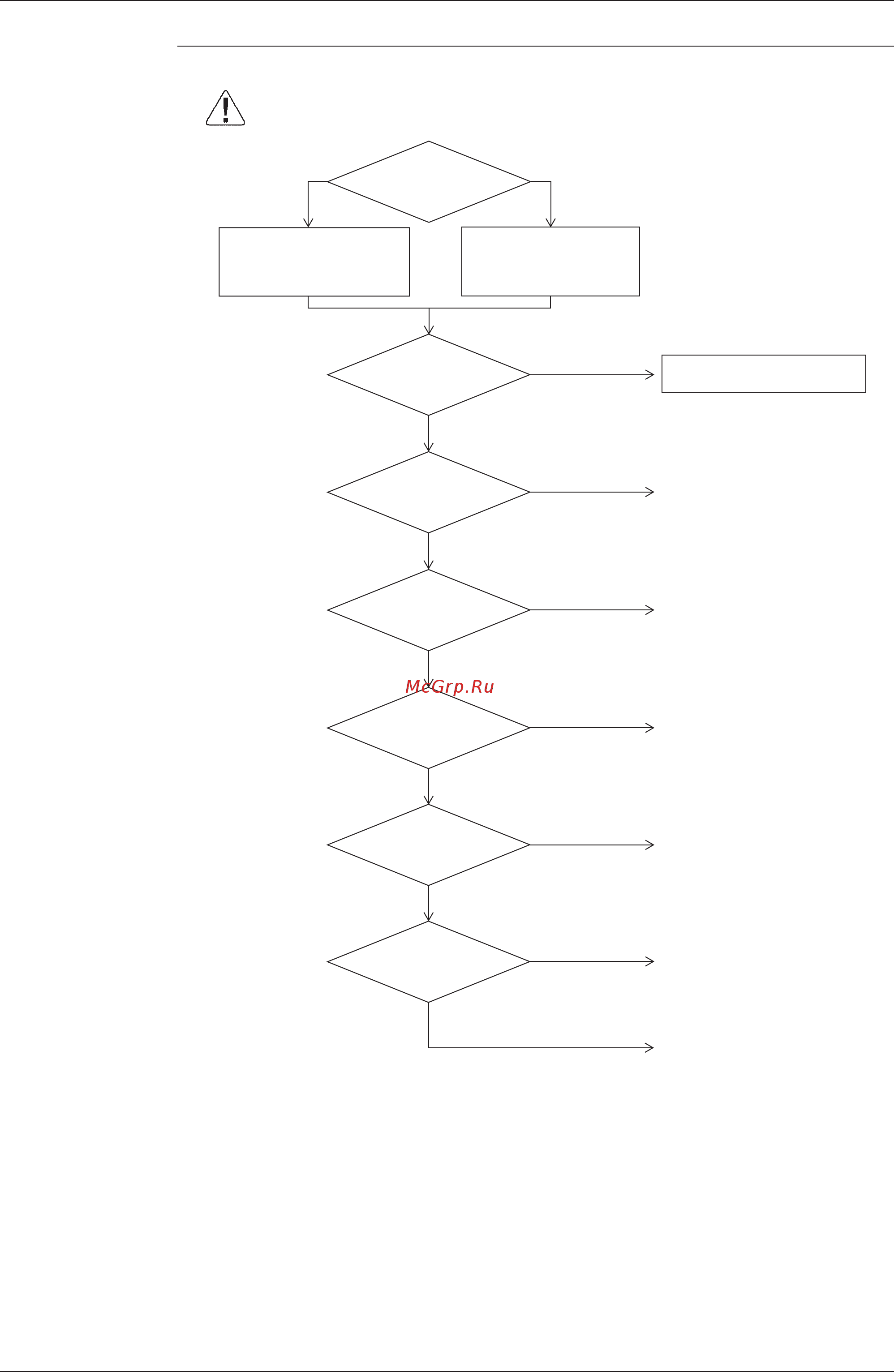

Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
Проверьте,
впервые ли включается блок
после установки.
Проверьте,
заправляется ли
соответствующее количество
хладагента.
Проверьте,
открыт ли запорный
клапан.
Хладагент в
бездействии. (На блок
не подается питание более 6
часов).
Проверьте, чтобы
сопротивление изоляции
компрессора составляло более
100к
Ω
.
Проверьте,
разъединены ли
выводные провода компрессора.
Перейдите к следующей странице.
(Начало сбоя из-за устаревшей
операции).
Заправьте соответствующее
кол-во хладагента.
Откройте запорный клапан.
Отмените состояние бездействия
хладагента.
Отмените состояние бездействия
хладагента.
Закрепите подводящий провод
компрессора.
Откорректируйте проводку и
перезапустите блок питания.
НЕТ
НЕТ
НЕТ
ДА
НЕТ
ДА
НЕТ
ДА
ДА
ДА
НЕТ
ДА
ДА НЕТ
В режиме мониторинга проверьте
систему: правосторонняя (печатная
плата управления 1) или
левосторонняя (печатная плата
управления 3).
В режиме мониторинга проверьте
соответствующий наружный блок.
Одноблочная
система
Многоблочная система
Одноблочная
система соответствует
наружному блоку?
