SiRUBE37-704 %
% 219
DS1 DS2
СИД
EB****
1234
DS1
1234
DS2

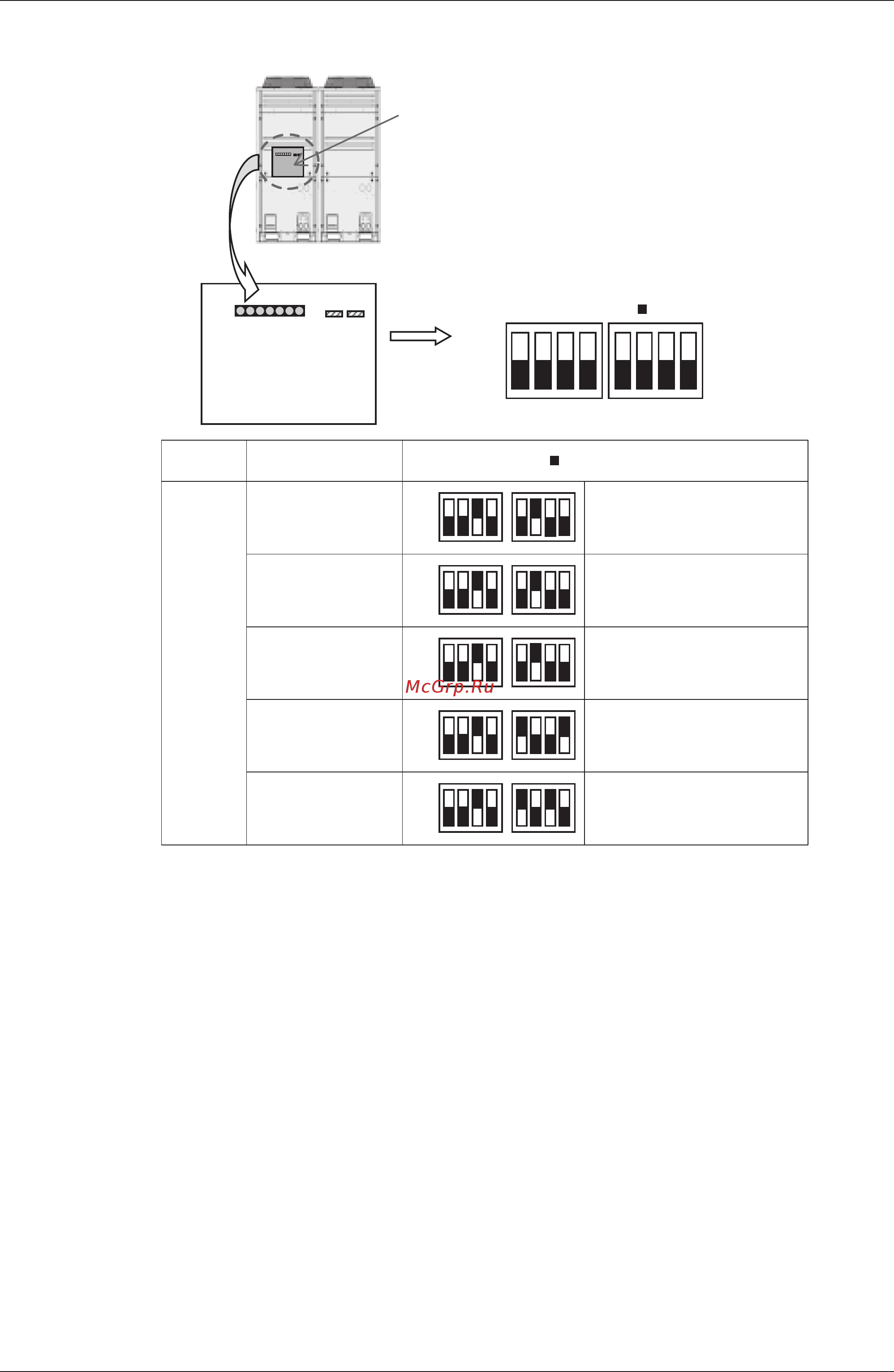

Установка на заводе ( указывает положение переключателей)
ВКЛ
ВЫКЛ
Применимая модель
Способ установки ( указывает положение переключателей)
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (8 Л.С.)
REYQ8PY1B
Уст. DS1-3 и DS2-2 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (10 Л.С.)
REYQ10PY1B
Уст. DS1-3 и DS2-2 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (12 Л.С.)
REYQ12PY1B
Уст. DS1-3 и DS2-2 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (14 Л.С.)
REYQ14PY1B
Уст. DS1-3, DS2-1 и DS2-4 на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
РЕКУПЕРАЦИЯ ТЕПЛОТЫ (16 Л.С.)
REYQ16PY1B
Уст. DS1-3, DS2-1 и DS2-3
на ВКЛ.
123 1234
ВКЛ
ВЫКЛ
4
DS1 DS2
Однократное употребление
Размещение
Для Европы
A3P (Подч.)
