SiRUBE37-704 %$ &
415
2.2 %

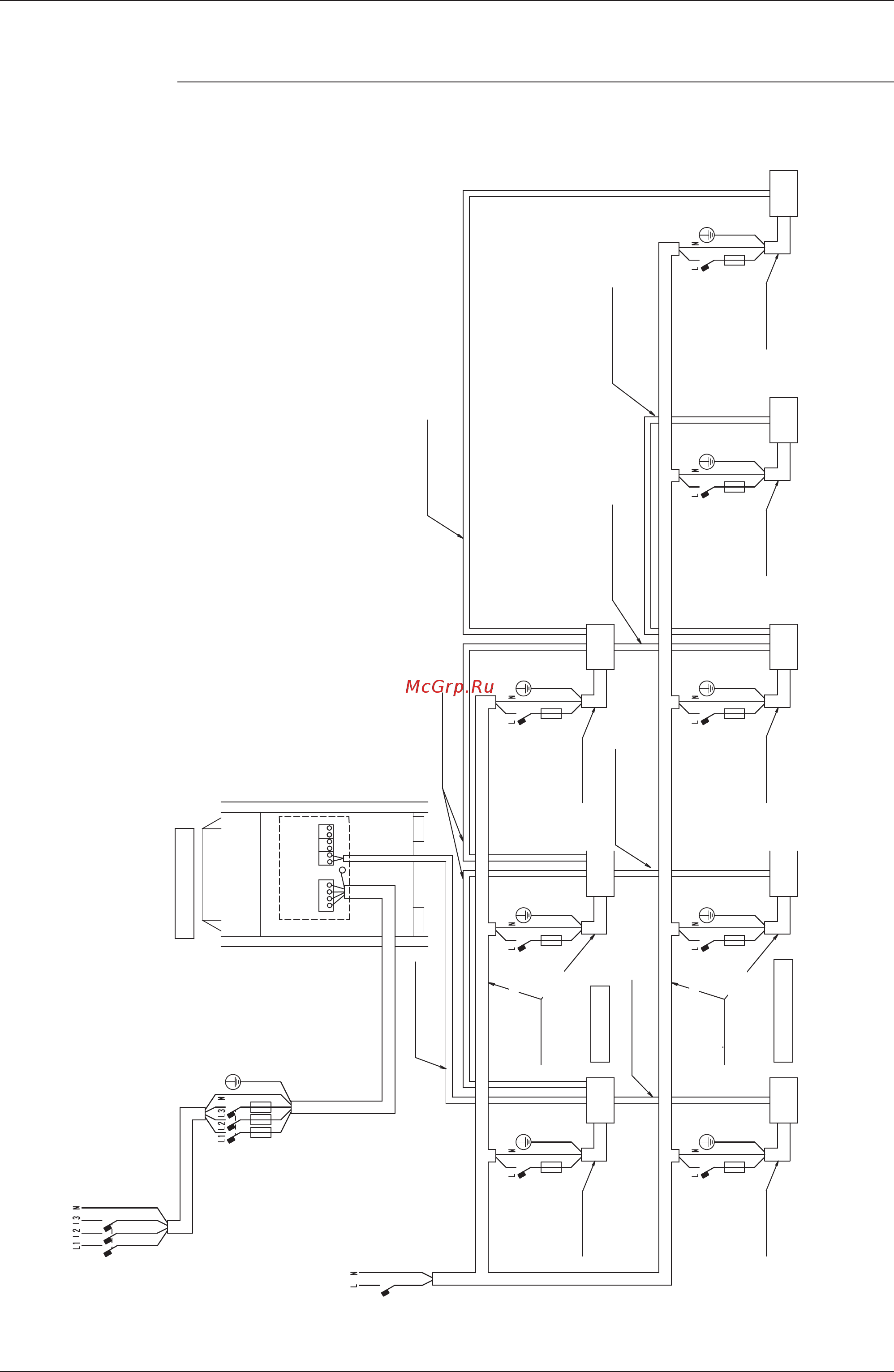

REYQ8P / 10P / 12P / 14P / 16P8Y1B
3D057764A
Электропитание
1) Все кабели, элементы и материалы местной поставки,
монтируемые на объекте, должны соответствовать
действующим нормам и правилам.
2) Использовать только медный провод.
3) Особенности исполнения проводки см. в электрических схемах.
4) В целях безопасности установите автоматический выключатель.
5) Все электромонтажные работы должны выполняться
квалифицированным персоналом, имеющим допуск к данному
виду работ.
ПРИМЕЧАНИЯ
НАРУЖНЫЕ БЛОКИ
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
ВНУТРЕННИЕ БЛОКИ
БЛОКИ BS
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
Главный
выключатель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель (линия
передачи)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
Блок только с
охлаждением
Электропитание
Главный
выключатель
6) Оборудование необходимо заземлить в соответствии с действующими нормами и правилами.
7) Показанная проводка предназначена только для указания общих точек соединений, и не включает
все детали соединений для конкретной установки.
8) Обязательно установите выключатель, который может отключить всю линию питания каждого блока.
9) Так как данная система состоит из оборудования, в котором используются несколько источников
электропитания, то необходимо установить основной размыкатель, который может отключить все
источники питания одновременно.
10) Если существует возможность опрокидывания фазы, потери фазы, мгновенного отключения
электроснабжения либо включения-выключения питания во время работы системы, установите на
месте схему защиты опрокидывания фазы.
Работа системы при опрокидывании фазы может привести к выходу из строя компрессора и других
частей.
Выключатель
Выключатель
Плавкий
предохранитель
Плавкий
предохранитель
