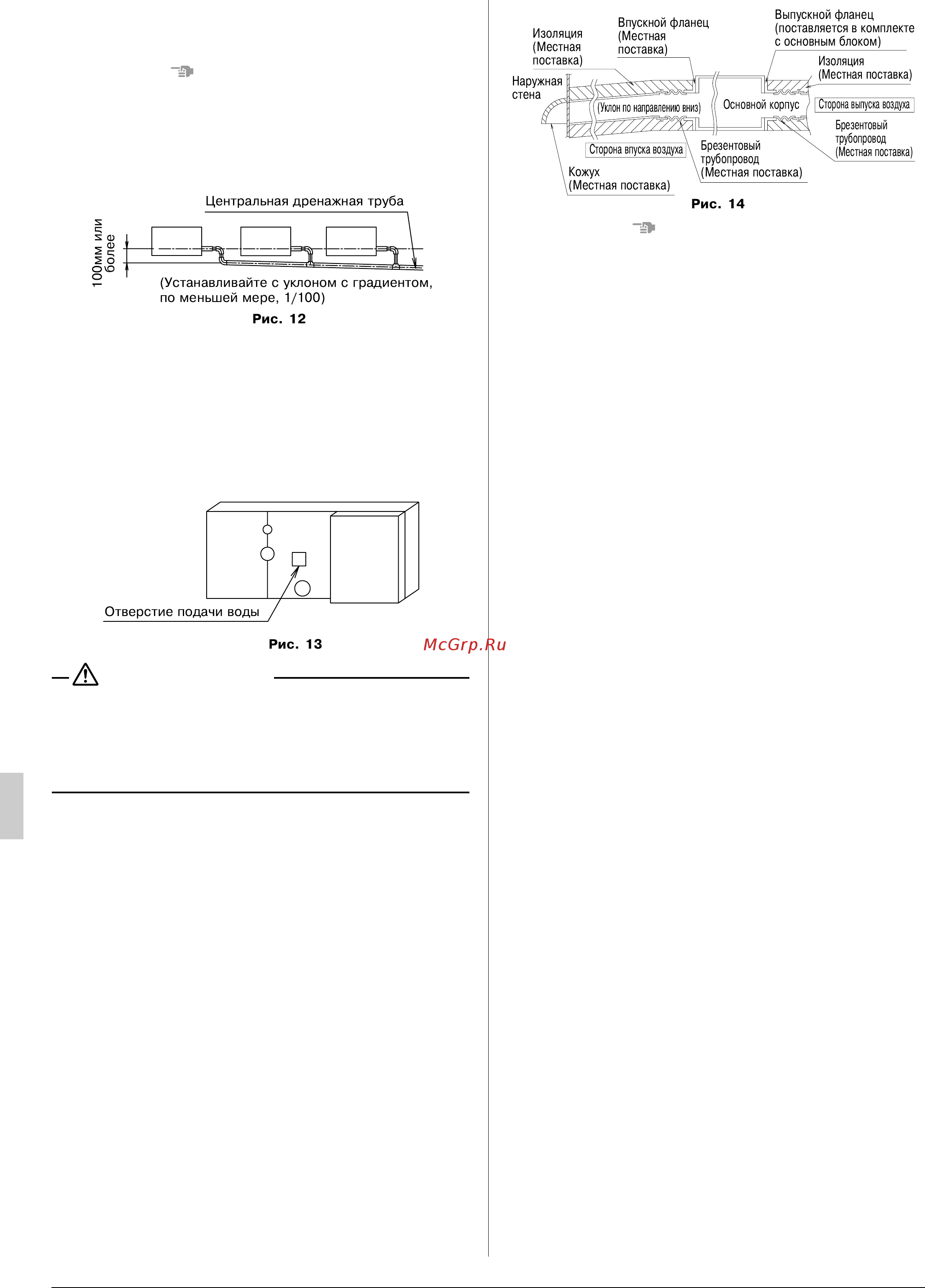

Диаметр трубопровода совпадает с диаметром соединительного патрубка PS1 В и должен быть равным или не меньше этого диаметра Выпускной фланец Впускной фланец Изоляция Местная Местная поставка поставляется в комплекте с основным блоком поставка ПРИМЕЧАНИЕ Изоляция Местная поставка Наружная При сочленении множества дренажных труб выполняйте монтаж согласно излагаемой ниже процедуре Выберите надлежащую толщину центральной дренажной трубы для блоков к которым они подсоединяются стена Уклон по направлению вниз Основной корпус Сторона выпуска воздуха Сторона впуска воздуха Брезентовый трубопровод Кожух Местная поставка Местная поставка Местная поставка Центральная дренажная труба Рис 14 ПРИМЕЧАНИЯ Устанавливайте с уклоном с градиентом по меньшей мере 1 100 Рис 12 2 Поокончанииработструбопроводомпроконтролируйте равномерность дренажного потока Откройте отверстие подачи воды медленно добавьте примерно 1 литр воды в дренажный поддон и проверьте дренажный поток См рис 13 Скопления дренажа могут привести к закупорке дренажных труб Д ПРЕДОСТЕРЕЖЕНИЕ Не подсоединяйте дренажную трубу непосредственно к фановым трубам издающим запах аммиака Аммиак в сточной воде может попасть в блок по дренажным трубам и вызвать коррозию теплообменника 8 УСТАНОВКА ТРУБОПРОВОДА Подключите трубопровод местная поставка как показано ниже См рис 14 Сторона впуска воздуха Подключите трубопровод к впускному фланцу местная поставка Оберните впускной фланец и участок соединения трубопровода алюминиевой лентой или чем либо подобным во избежание выпуска воздуха Сторона выпуска воздуха Подсоедините трубопровод к выпускному фланцу поставляется в комплекте с основным блоком Оберните выпускной фланец и участок соединения трубопровода алюминиевой лентой или чем либо подобным во избежание выпуска воздуха Соедините выпускной фланец и блок с помощью винтов аксессуар 8 8 Воздушный фильтр не входит в стандартную поставку но мы просим Вас установить его на стороне всасывания воздуха Выберите фильтр с колориметрическим методом гравиметрическим методом равным 50 или больше Убедитесь что на стороне впуска воздуха трубопровода имеется уклон по направлению вниз Это необходимо длятого чтобы предотвратить попадание дождевой воды в блок Подсоедините трубопровод так чтобы блок всасывал наружный воздух с впускной стороны В противном случае блок может не работать Заизолируйте трубопровод для предотвращения образования конденсата Материал стекловата или полиэтиленовая пена толщиной 25 мм Наносите электрическую изоляцию между трубопроводом и стеной при использовании металлических трубопроводов для прокладки металлических или проводных планок или металлических пластин в деревянные здания 9 РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ 9 1 ОБЩИЕ УКАЗАНИЯ Все поставляемые на местном уровне детали и материалы и выполняемые электрические работы должны соответствовать местным законам Используйте только медные провода При выполнении электрического монтажа руководствуйтесь также СХЕМА ЭЛЕКТРИЧЕСКОГО МОНТАЖА прикрепленной к крышке блока электрических компонентов Электрический монтаж пульта дистанционного управления подробно рассматривается в руководстве по монтажу прилагаемом к пульту дистанционного управления Выполнение любых работ по электрическому имонтажу следует доверять только электрику с соответствующи м допуском Данная система содержит множество комнатных блоков Нанесите отметку на каждый комнатный блок блок А блок В и убедитесь во взаимном согласовании электрического монтажа клеммной колодки для наружного блока Если электрическая проводка и трубопроводы между наружным блоком и комнатным блоком подключены неправильно возможен выход системы из строя Необходимо устанавливать выключатель обеспечивающий отключение питания от всей системы Сортамент электрических проводов источника питания подключаемых к наружному блоку пропускная способность выключателя и переключателя и инструкции по электрическому монтажу приведены в руководстве по монтажу прилагаемом к наружному блоку Русский
