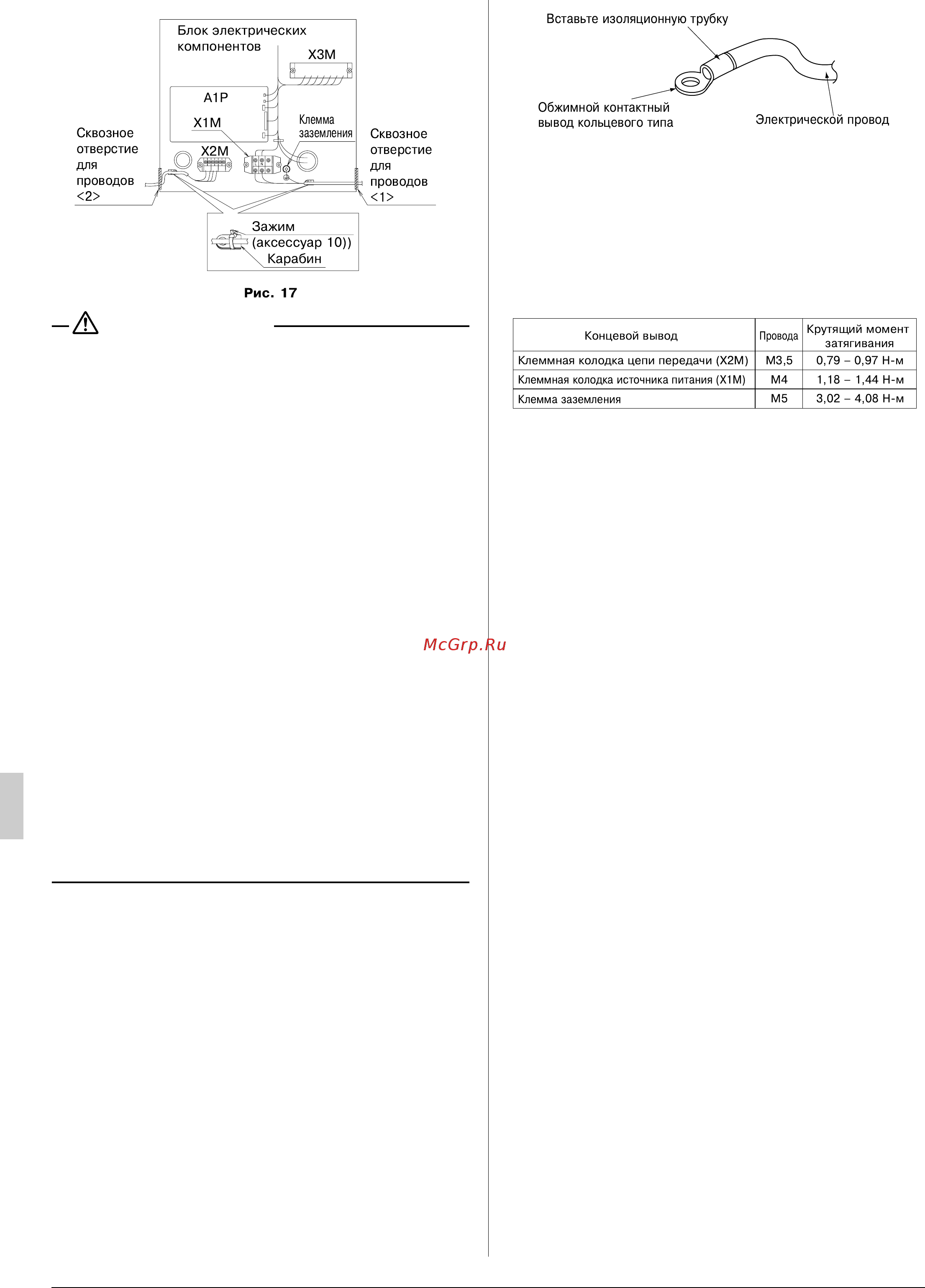

Вставьте изоляционную трубку 2 Значения крутящего момента затяжки винтовых клемм Рис 17 Используйте соответствующую отвертку для затяжки винтов клемм Если лезвие отвертки слишком маленькое можн о п овредить головку винта и винт будет н евозможн о соответствующим образом закрутить Если винтовые клеммы затянуть слишком сильно можно сломать винты Требуемые значения крутящего момента затяжки винтов клемм указаны в таблице ниже ПРЕДОСТЕРЕЖЕНИЕ Подключите провода к блоку электрических компонентов чтобы провода находились по меньшей мере на 10 мм выше нижней части блока электрических компонентов Обязательно нанесите уплотнительный материал или шпатлевку местная поставка вокруг сквозных отверстий для проводки в целях предотвращения просачивания воды а также насекомых и других маленьких существ снаружи В противном случае в блоке электрических компонентов может произойти короткое замыкание При скреплении труб зажимами следите за тем чтобы не создавалось давление на стыки труб и пользуйтесь для скрепления поставляемыми зажимными приспособлениями Кроме того при выполнении проводки следите за плотностью закрытия крышки концевого блока тщательно расправляя провода и полностью закрывая крышку При закрытии крышки концевого блока следите за отсутствием защемляемых проводов по ее краям Во избежание повреждения проводов пропускайте их через предусмотренные сквозные отверстия Следите за тем чтобы провода удаленного контроллера провода цепи передачи провода источника питания и провод заземления не выходили из блока в одном и том же месте и пространственно разделяйте их минимум на 50 мм иначе электрический шум статические наводки может привести к нарушению работы или поломке МЕРЫ ПРЕДОСТОРОЖНОСТИ Крутящий момент Концевой вывод Клеммная колодка цепи передачи Х2М Провода М3 5 Клеммная колодка источника питания Х1М М4 Клемма заземления М5 затягивания 0 79 0 97 Н м 1 18 1 44 Н м 3 02 4 08 Н м 3 Не присоединяйте различающиеся по сортаменту провода к одной и той же клемме заземления Неплотные соединения могут привести к нарушению защиты 4 Вне блока обеспечивайте разнесение проводки цепи передачи и проводки удаленного контроллера на расстояние по меньшей мере в 50 мм В блоке подверженном влиянию электрического шума внешней статики могут возникать сбои 5 Электрическая проводка удаленного контроллера рассматривается в РУКОВОДСТВЕ ПО МОНТАЖУ УДАЛЕННОГО КОНТРОЛЛЕРА прилагаемом к удаленному контроллеру 6 Никогда не подключайте провод источника питания к клеммной колодке цепи передачи Х2М Ошибка такого рода может привести к повреждению всей системы 7 Пользуйтесь только указанным проводом и плотно присоединяйте провода к контактным выводам При присоединении проводов избегайте приложения к клеммам внешних усилий Содержите проводку в полном порядке и следите затем чтобы провода не создавали помех другому оборудованию например крышке блока электрических компонентов Убедитесь что крышка плотно закрывается Неплотные соединения могут вызвать перегрев а в наиболее неблагоприятном случае привести к электрическому удару или пожару 1 Для присоединения проводов к клеммной колодке источника питания пользуйтесь обжимными круглыми выводами При отсутствии таковых следуйте указанным ниже правилам электрического монтажа Не присоединяйте к одной и той же клемме источника питания провода различающиеся по сортаменту Неплотные соединения могут привести к перегреву Используйте указанный электрический провод Надежно подсоединяйте провод к контактному выводу При креплении провода не прилагайте к нему избыточное прижимное усилие 10 Русский
