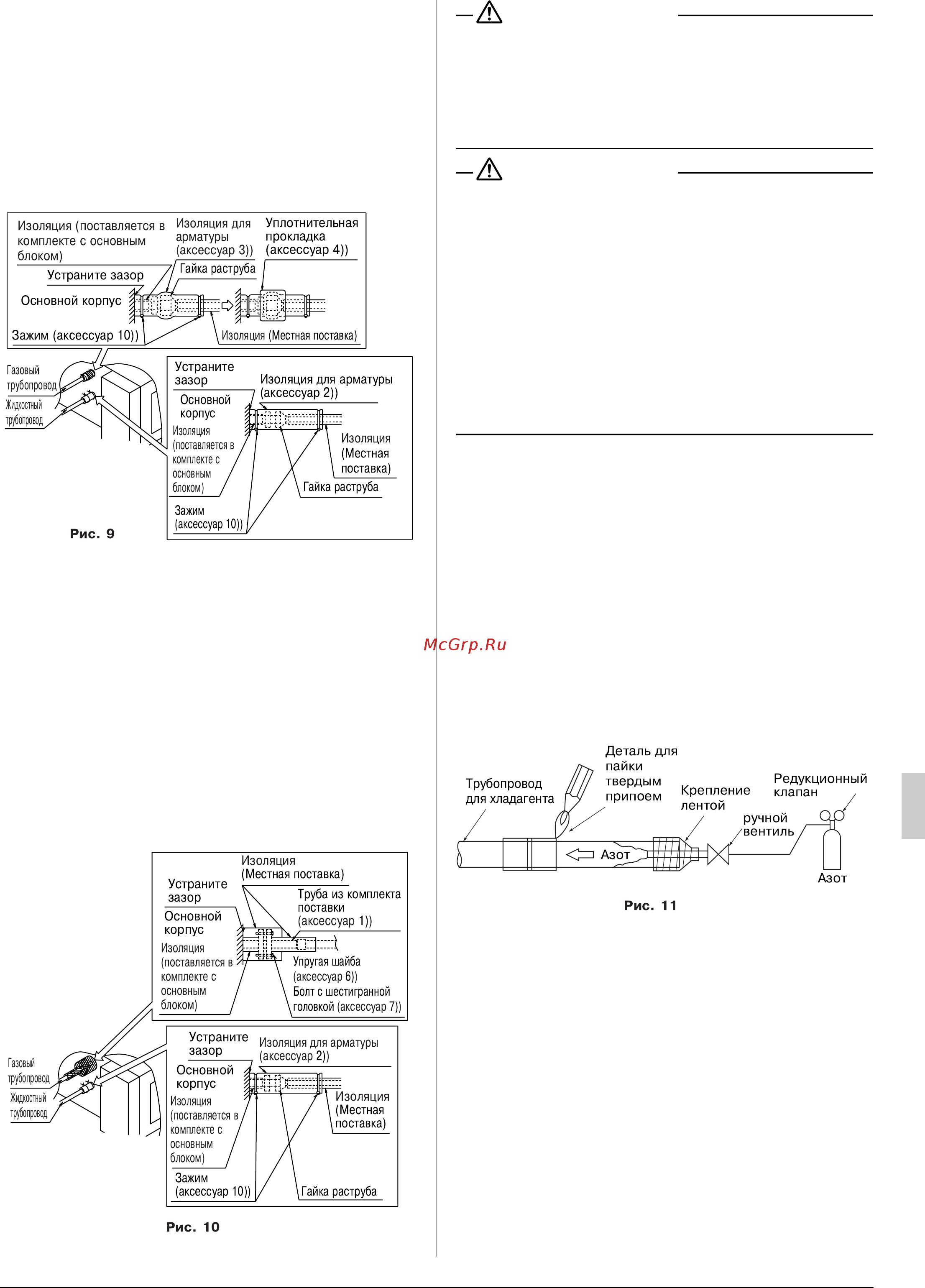

РХМ0125МРУ1 1 Заизолируйте жидкостный и газовый трубопроводы с помощью изоляции для арматуры аксессуар 2 3 Затяните оба края с помощью зажимных приспособлений 2 Убедитесь в том что швы изоляции для арматуры аксессуар 3 на газовом трубопроводе находятся сверху 3 Для газового трубопровода оберните уплотнительной прокладкой аксессуар 4 изоляцию для арматуры аксессуар 3 часть гайки раструба Изоляция поставляется в Изоляция для Уплотнительная комплекте с основным блоком _____________________ Устраните зазор арматуры прокладка аксессуар 3 аксессуар 4 Гайка Основной корпус Ф Изоляция Местная поставка Зажим аксессуар 10 Устраните Газовый зазор трубопровод Основной Жидкостной Изоляция для арматуры аксессуар 2 корпус Изоляция Изоляция поставляется Е Местная комплекте с поставка основным блоком Гайка раструба Зажим Рис 9 аксессуар 10 РХМ0200 250МПИ 1 Заизолируйте жидкостный трубопровод с помощью изоляции для арматуры аксессуар 2 Затяните оба края с помощью зажимных приспособлений 2 Используйте прилагаемую трубу аксессуар 1 для подсоединения газовых трубопроводов и обязательно заизолируйте газовые трубопроводы с помощью изоляционного материала приобретаемого на месте по всей длине до основания где они соединяются с блоком 3 Крутящий момент затяжки болтов с шестигранной головкой аксессуар 7 для подсоединения прилагаемой трубы аксессуар 1 к блоку составляет 21 5 28 9 Н м ПРЕДОСТЕРЕЖЕНИЕ Убедитесь в надлежащей изоляции всех труб на месте эксплуатации на всем их протяжении до соединительных элементов внутри блока Любые неизолированные трубы могут приводить к конденсации влаги а при прикосновении к ним вызывать ожоги Ж ПРЕДОСТЕРЕЖЕНИЕ ПРИ ПАЙКЕ ТРУБОПРОВОДА ДЛЯ ХЛАДАГЕНТА ТВЕРДЫМ ПРИПОЕМ СЛЕДУЕТ СОБЛЮДАТЬ ОСТОРОЖНОСТЬ При пайке трубопровода для хладагента не используйте флюс Следовательно используйте в качестве твердого припоя фосфорную медь ВСиР 2 J IS z 3264 В Си93Р 710 795 ISO 3677 которая не требует флюса Флюс оказывает чрезвычайно вредное влияние на системы трубопроводов для хладагента Например если используется флюс на основе хлора он приведет к коррозии трубы и в частности если флюс содержит фтор он испортит охлаждающее масло Перед пайкой местного трубопровода для хладагента твердым припоем следует продуть трубопровод азотом для того чтобы выгнать из трубопровода воздух Если при пайке твердым припоем Вы не продуете трубопровод азотом внутри трубопровода образуется большое количество оксидной пленки которая может привести к неисправности системы При пайке труб для хладагента твердым припоем приступайте к пайке только после выполнения продувки азотом или после подачи азота в трубопровод для хладагента После этого подключите блок с помощью раструба или фланцевого соединения При пайке твердым припоем с помощью редукционного клапана необходимо установить давление азота равное 0 02 МПа при подаче азота в трубопровод Изоляция Местная поставка Устраните Труба из комплекта зазор поставки Основной Рис 11 аксессуар 1 корпус Изоляция поставляется в Упругая шайба комплекте с аксессуар 6 основным Болт с шестигранной блоком головкой аксессуар 7 Устраните изоляция для арматуры ЗЗЗОР П Г Г Г Г 1КПГ OW Газовый трубопровод Жидгостный Изоляция трубопровод Местная поставка 7 РАБОТА С ДРЕНАЖНЫМ ТРУБОПРОВОДОМ Выполняйте сборку дренажного трубопровода как указано ниже и принимайте меры против конденсации влаги Неправильная сборка трубопровода может привести к утечкам и возможно к намоканию фурнитуры и принадлежностей Заизолируйте дренажные трубы внутри здания и дренажные гнезда 1 Подключите дренажный трубопровод Гайка раструба Рис 10 Русский Дренажная труба должна быть короткой с уклоном по направлению вниз с коэффициентом ниже чем 1 100 для предотвращения образования воздушных пробок 7
