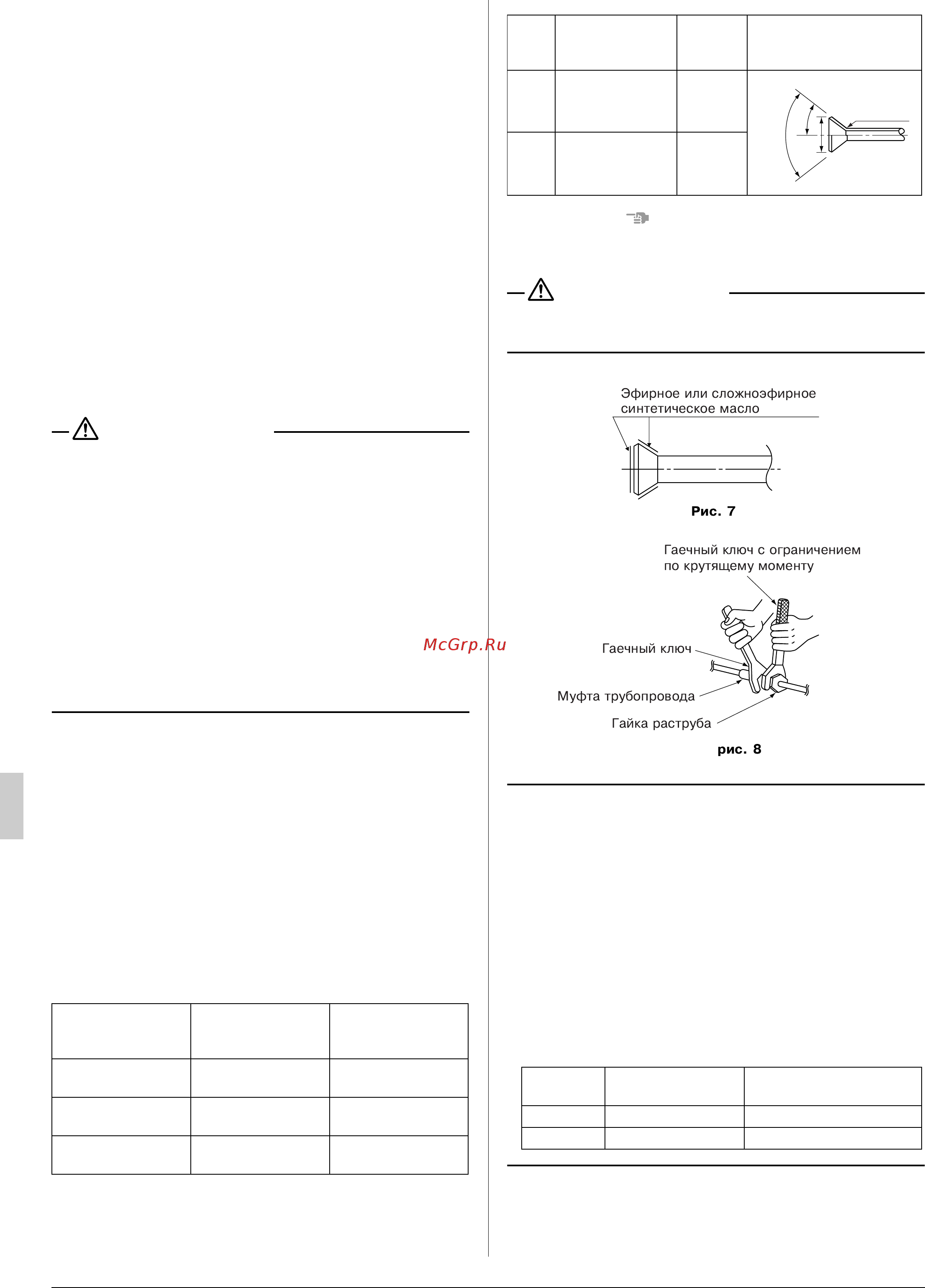

6 ТРУБОПРОВОД ДЛЯ ХЛАДАГЕНТА Работа с трубопроводом для хладагента между наружным и данным блоком рассматривается в руководстве по монтажу прилагаемом к наружному блоку См Таблица 1 Выполняйте теплоизоляционные работы в полном объеме с обеих сторон газового и жидкостного трубопроводов В противном случае может возникать утечка воды При использовании теплового насоса температура в газопроводе можеть достигать 120 С поэтому используйте изоляцию обладающую достаточной устойчивостью к такой температуре Улучшите изоляцию трубопровода для хладагента в зависимости от условий установки Если изоляция недостаточна на поверхности изоляции возможна конденсация влаги Перед осуществлением работ с трубопроводами хладагента проверьте какой тип хладагента используется Если типы хладагентов различаются между собой надлежащая работа не обеспечивается Таблица 2 Диаме Крутящий момент тр трубы затягивания Диаметр раструба А Форма раструба мм Ф 9 5 32 7 39 9Н м 12 8 13 2 61 8 75 4H M 19 3 19 7 НО 4 0 8 3 8 ф 15 9 5 8 ПРИМЕЧАНИЕ Используйте гайки раструба поставляемые в комплекте с блоком Ж ПРЕДОСТЕРЕЖЕНИЕ Чрезмерная затяжка может повредить раструб и привести к утечке хладагента Эфирное или сложноэфирное синтетическое масло Ж ПРЕДОСТЕРЕЖЕНИЕ Используйте труборез и раструб соответствующие типу хладагента Перед присоединением нанесите эфирное или сложноэфирное синтетическое масло на участок около частей раструба См рис 7 Во избежание попадания в трубу пыли влаги или других посторонних веществ обжимайте конец трубы либо обматывайте его лентой Следите за тем чтобы в цепь хладагента не попадали никакие вещества кроме самого хладагента например воздух и т д Если в процессе работы блока возникает утечка газообразного хладагента сразу тщательно проветрите помещение Наружный блок загружается хладагентом При присоединении труб к блоку и или отсоединении от него проследите за совместным использованием обычного гаечного ключа и гаечного ключа с ограничением по крутящему моменту как показано на рисунке См рис 8 Конструктивные размеры гайки для раструба указаны в Таблица 2 При присоединении гайки раструба покрывайте часть раструба и внутри и снаружи эфирным или сложноэфирным синтетическим маслом поверните гайку три или четыре раза вручную и затем затяните ее ключом См рис 7 Крутящий момент затяжки указан в Таблица 2 Таблица 1 Подключаемый блок Диаметр газового трубопровода Диаметр жидкостного трубопровода РХМО125МРУ1 РХМО125МРУ7 ф15 9 ф9 5 РХМО200МРУ1 РХМ0200МРУ7 РХМО250МРУ1 РХМО250МРУ7 ф19 1 Используйте прилагаемую трубу ф22 2 Используйте прилагаемую трубу ф9 5 Рис 7 рис 8 Не рекомендуется кроме экстренных случаев Следует пользоваться гаечным ключом с ограничением по крутящему моменту однако при необходимости устанавливать блок без этого ключа можно воспользоваться методом монтажа изложенным ниже По окончании работы проконтролируйте отсутствие утечки газа При закручивании гайки с помощью обычного гаечного ключа возникает момент когда крутящий момент затягивания резко возрастает После этого закручивайте гайку раструба далее на величину угла указанную ниже Таблица 3 Диаметр Угол дополнительного Рекомендуемая длина рычага трубы закручивания инструмента ф 9 5 3 8 60 90 градусов Примерно 200мм ф 15 9 5 8 30 60 градусов Примерно 300мм ф9 5 После проверки отсутствия утечки газа в месте стыка труб заизолируйте жидкостный и газовый трубопроводы как показано на рисунках 9 10 и в следующих пунктах 6 Русский
