Монтаж встраиваемой варочной панели (с рамкой)
• Встраивать аппарат в элемент кухонной мебели и
подключать аппарат к электросети может только
квалифицированный специалист!
• Панели и покрытия кухонной мебели из искусственных
материалов или фанеры должны быть обработаны
термостойкими клеями (100 °C), в противном случае они
могут деформироваться либо изменить цвет под
влиянием высоких температур.
• Использование планок из массива дерева на рабочих
поверхностях допускается
, при условии, чтобы
оставалось минимальное расстояние в соответствии с
указанным на монтажных схемах значением.
• Сделайте вырез на верхней плоскости кухонного
элемента, в который Вы будете встраивать
стеклокерамическую варочную панель.
• Встраивайте варочную панель точно над встраиваемой
духовкой таким образом, чтобы сделать невозможным
доступ к частям, находящимся под напряжением.
• Минимальное расстояние между встраиваемой варочной
панелью и задней стенкой кухни обозначено на
монтажной схеме.
• Встраиваемую варочную панель можно монтировать в
рабочие поверхности толщиной от 30 до 40 мм.
• Пространство под варочной панелью должно быть со
всех сторон прочно закрытым, таким образом, чтобы
после монтажа не было доступа к нижней стороне
варочной панели.

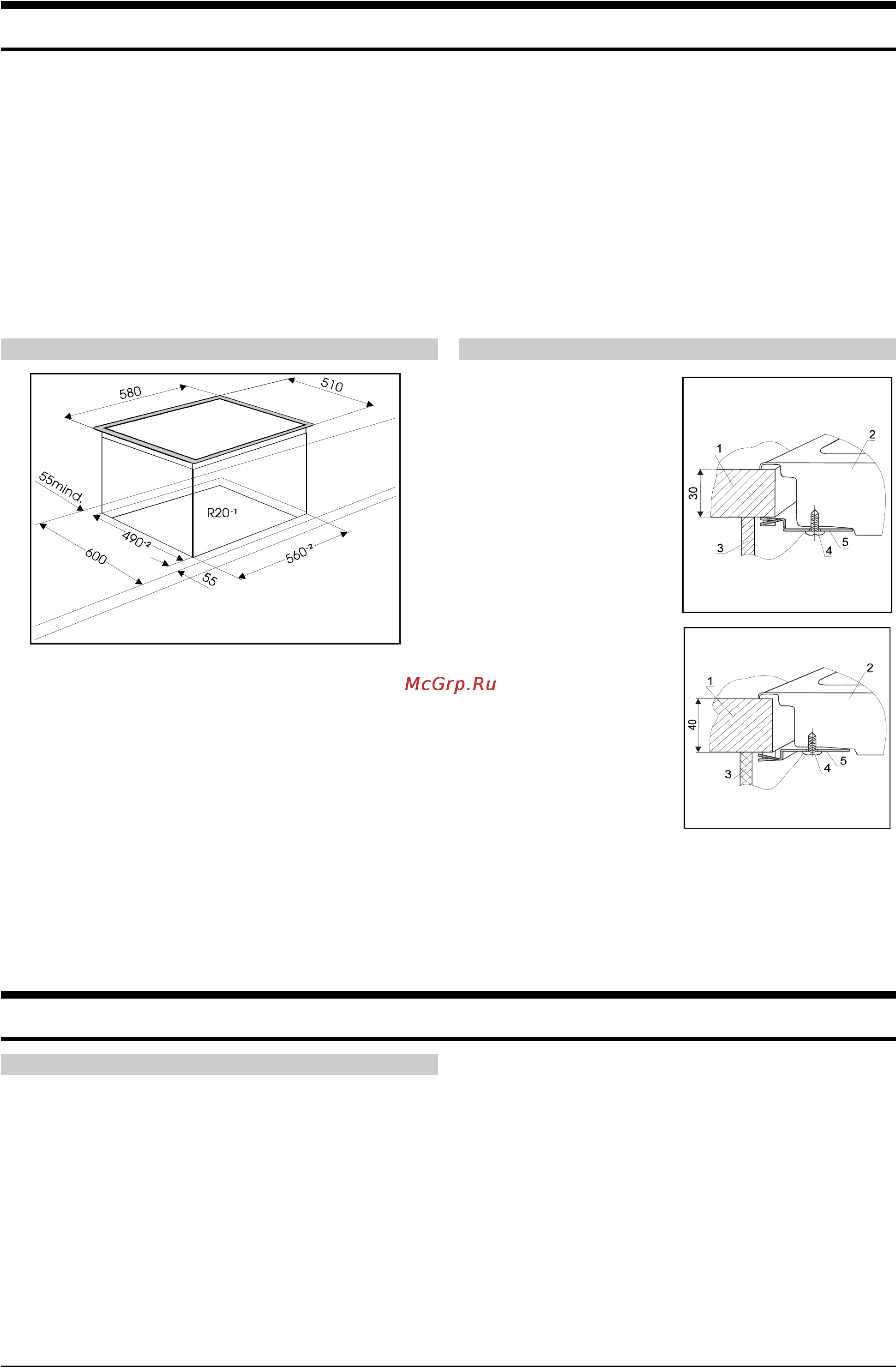

Размеры выреза для монтажа варочной панели
• Рабочая поверхность должна быть абсолютно ровной.
• Вырез в рабочей поверхности должен быть выполнен
точно над соответствующей встраиваемой духовкой. При
этом принимайте во внимание обозначения, данные на
схеме монтажа (рисунок 1).
• Вырезанные поверхности соответствующим образом
защитите.
• Встраиваемую варочную панель следует вставить в
вырезанный проем таким образом, чтобы подключения
конфорок (зон нагрева) с коннекторами были
спереди.
• Сверху мощно прижмите встраиваемую панель к
рабочей поверхности и снизу прикрепите их друг к другу
с помощью четырех (4) винтов. При этом следите за
положением скобы для крепления встраиваемой
варочной панели: оно может различаться в зависимости
от толщины (30 или 40 мм) рабочей поверхности (см.
рисунки 2 и 2а).
Монтаж
1 Рабочая
поверхность
2 Встраиваемая
панель
3 Элемент мебели
4 Винт
5 Крепежная скоба
Монтаж встраиваемой варочной панели (без рамки)
Важные предупреждения
• Встраивать аппарат в элемент кухонной мебели и
подключать аппарат к электросети может только
квалифицированный специалист!
• Панели и покрытия кухонной мебели из искусственных
материалов или фанеры должны быть обработаны
термостойкими клеями (100 °C), в противном случае они
могут деформироваться либо изменить цвет под
влиянием высоких температур.
• Варочную панель можно встраивать в рабочую
поверхность над кухонным
элементом шириной 600 мм и
более.
• Встраиваемая варочная панель должна быть после
завершения монтажа установлена таким образом, чтобы
к передним двум крепежным элементам был обеспечен
доступ снизу.
• У нижнего элемента кухонной мебели не должно быть
ящика. Если в кухонном элемента имеется
горизонтальная встроенная перегородка, она должна
находиться на расстоянии 15 см от нижней поверхности
варочной
панели. Пространство между перегородкой и
варочной панелью должно быть пустым, туда нельзя
класть никаких предметов.
• Подвесные элементы кухонного гарнитура над варочной
панелью должны находиться на такой высоте, чтобы не
мешать работе с плитой.
• Расстояние между конфорками и вытяжкой должно быть
не менее расстояния, указанного в инструкции по
монтажу вытяжки. Минимальное расстояние должно
составлять 650
мм.
1
1
2
2a
