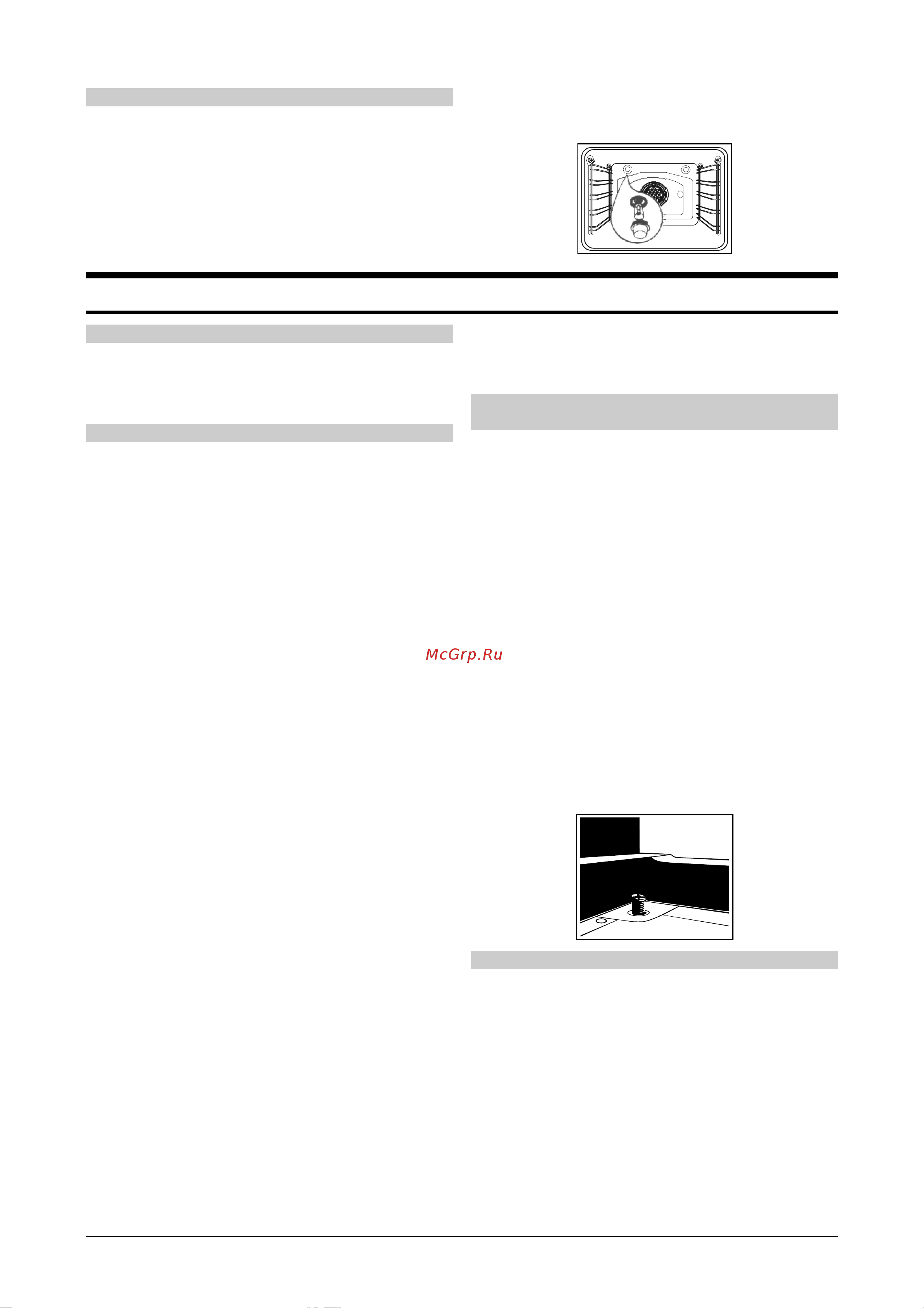

Руководство по эксплуатации, установке и подключению
16
Электрическая лампочка духовки
(только в некоторых моделях)
Для замены вам потребуется электрическая лампочка
духовки со следующими характеристиками: патрон E 14,
230В, 25 Вт, 300°C.
Отвинтите стеклянную крышку в направлении против
часовой стрелки и замените электрическую лампочку
духовки. Потом снова привинтите стеклянную крышку.
Электрическая лампочка является расходным
материалом и на неё гарантия не распространяется!
Инструкции по установке и подключению
Установка газовой плиты
• Установка и подключение газовой плиты должны
производиться в соответствии с предписаниями.
Особенно важным является обеспечение
достаточного уровня вентиляции в помещении.
Внимание!
• Подключение может производить только
уполномоченный специалист или сервис.
• Помещение, в котором стоит газовая плита, должно
постоянно проветриваться.
• Основная информация по подключению газа приводится
на таблице с основными данными о газовой плите.
• Перед подключением аппарата убедитесь, что местные
технические условия и предписания для подключения
(по типу газа и давлению газа) совместимы с
настройкой
аппарата.
• Аппарат нельзя подключать к установке для отвода
продуктов сгорания (например, к воздухоотводу).
Аппарат должен быть установлен и подключен в
соответствии с действующими правилами для монтажа и
подключения. Особое внимание необходимо обратить
на требования по вентиляции в помещении.
• Расстояние между конфорками и вытяжкой должно быть
не менее расстояния, указанного в инструкции
по
монтажу вытяжки.
• Газовая плита может быть встроена между двумя
элементами кухонного гарнитура (разряд 2/1). С одной
стороны может находиться элемент мебели, высота
которого превышает высоту аппарата. Горизонтальное
расстояние до высокого шкафчика или стены должно
быть не менее 30 см. С другой стороны может
находиться только элемент мебели с одинаковой
высотой. Подвесные элементы должны быть
установлены на
высоте, достаточной, чтобы не мешать
нормальной работе с плитой.
Наименьшее вертикальное расстояние от аппарата
должно быть не менее 650 мм.
• Если газ, которым Вы пользуетесь, не соответствует
типу Вашей духовки, вызовите сервисную службу
или дистрибьютора газа. Специалист быстро
отрегулирует аппарат для работы с местным типом
газа.
• Все прочие работы с газовой плитой, при
выполнении
которых используются любые инструменты, должен
выполнять только специалист сервисной службы.
• Потребитель может производить только те работы,
которые выполняются без инструментов.
• Фанера, клей или мебель с пластмассовой облицовкой,
которые находятся рядом с аппаратом, должны быть
термостойкими (>90°C). В противном случае они могут
деформироваться.
• Соединительный кабель, находящийся на задней
стороне аппарата, должен быть проложен
таким
образом, чтобы не соприкасался с задней стенкой
плиты. Во время работы плиты задняя стенка
нагревается сильнее.
• Упаковочный материал (полиэтиленовая пленка,
пенопласт, гвозди и т.д.) опасен для детей. Его
необходимо выбросить. Мелкие части дети могут
проглотить, а в пленке могут задохнуться.
Выравнивание плиты и дополнительная
подставка
(только в некоторых моделях)
Высота плиты с подставкой - 90 см, а без подставки - 85
см. Сзади на подставке располагаются два колёсика
(левое и правое), облегчающие перемещение плиты.
Спереди, слева и справа на подставке находятся два
установочных винта, с помощью которых можно
устанавливать плиту горизонтально и выравнивать
верхний край плиты по уровню рядом стоящей
мебели.
Установочными ножками можно пользоваться после
извлечения ящика плиты, по мере необходимости их
следует вращать вверх - вниз, пока аппарат не будет
установлен в горизонтальное положение. Установочные
винты доступны, если немного наклонить плиту.
Дополнительная подставка снимается следующим
образом: с нижней стороны отвинчиваются - четыре винта,
с помощью которых подставка прикрепляется к стенке
плиты. В этом
случае снимите установочные винты с
подставки и установите их слева и справа на нижний
передний носитель плиты. Выровняйте плиту
горизонтально в соответствии с вышеуказанным
описанием. Некоторые плиты имеют четыре установочных
винта (по два спереди и сзади), предназначенные для
выравнивания, если пол неровный, или для подгонки
высоты плиты до уровня находящихся рядом элементов
кухонного гарнитура.
Заводская настройка
Газовые плиты протестированы и обозначены знаком СЕ.
Газовые плиты поставляются в запломбированном виде с
настройкой на природный газ Н или Е (20 мбар) или с
настройкой на сжиженный газ (50 или 30 мбар). Данные
приводятся на табличке, которая находится на внутренней
стороне духовки и видна, когда дверца духовки открыта.
Нагрузки и расход газа отдельных горелок
приведены в
таблице. При перенастройке на другой вид газа
необходима замена форсунок. Необходимые данные
приводятся в таблице. В случае ремонта или повреждения
пломбы необходимо протестировать функциональные
части и снова запломбировать в соответствии с
инструкциями. Функциональные части: фиксированная
форсунка для максимальной мощности пламени и
установочная форсунка для минимальной мощности
пламени.
