Руководство по эксплуатации, установке и подключению
19

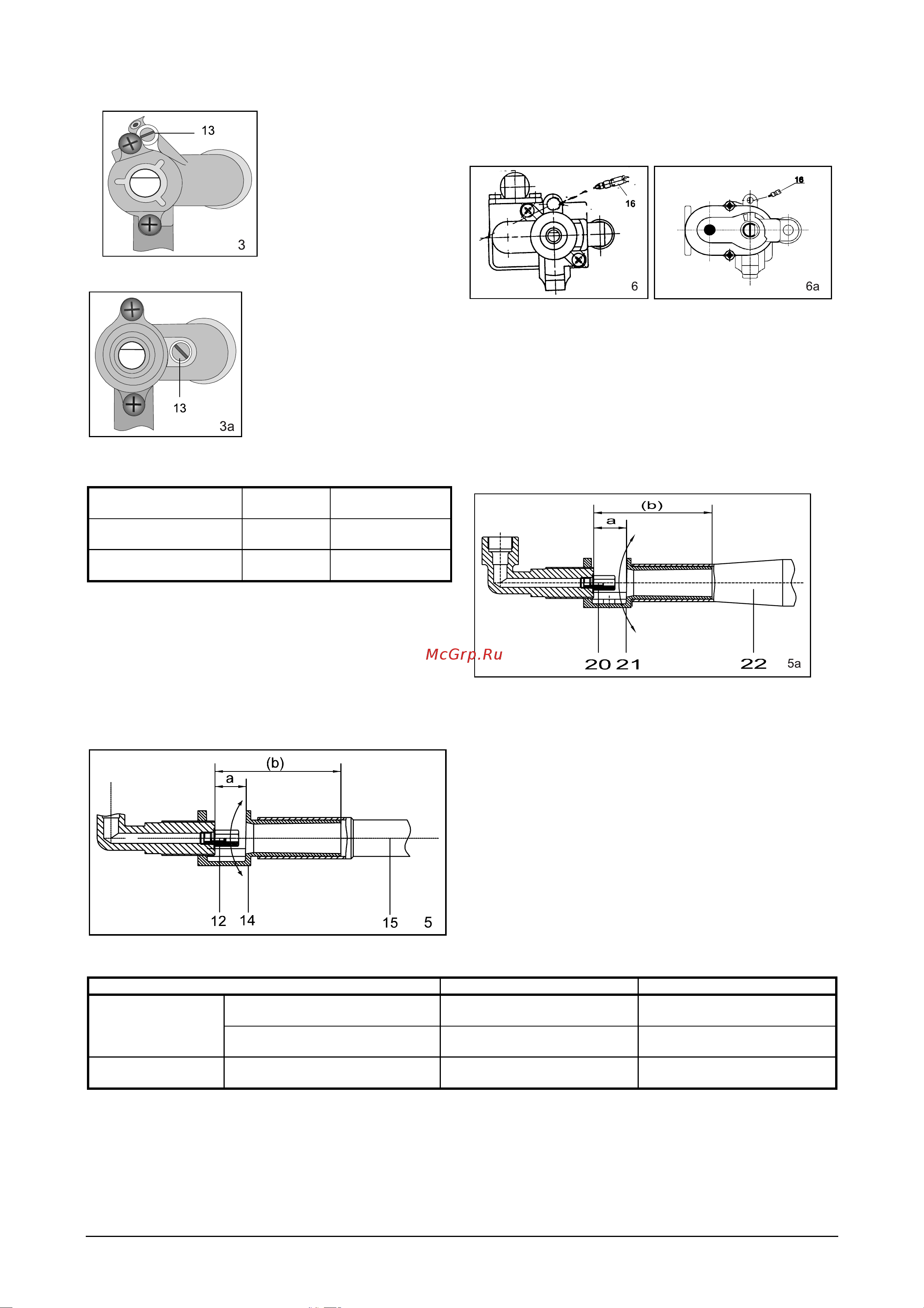

Защищённый газовый кран (рисунок 3)
13 Регулировочный
винт для минимальной
тепловой нагрузки
Незащищённый газовый кран (рисунок 3a)
13 Регуляционный винт
для минимальной
тепловой нагрузки
Элементы, которые должны быть заменены или
установлены при переходе на другой вид газа.
Горелка Номер
рисунка
Обозначение
элемента
Номинальная
тепловая нагрузка
1, 2 5
Минимальная
тепловая нагрузка
3, 3a 13
Комплектующие элементы горелки духовки (рисунок 5)
Для доступа к частям горелки для настройки на другой вид
газа необходимо снять панель управления, вставное дно
духовки и горелку духовки (отвинтите оба винта в передней
части горелки и немного выдвиньте ее вперед). Для доступа к
форсунке духовки надо демонтировать заслонку.
12 Форсунка
14 Заслонка
15 Горелка духовки
Газовый кран с термостатом
(рисунок 6, 6а)
16 регуляционный винт для минимальной
телповой нагрузки
Комплектующие элементы газовой инфракрасной
горелки (рисунок 5a)
Для возможности доступа к частям инфра нагревателя надо
демонтировать инфра нагреватель (отвинтите винты на
передней части горелки и потяните её несколько вперёд). С
целью доступа к форсунке духовки надо демонтировать
заслонку.
20 форсунка
21 заслонка
22 горелка
Элементы, которые следует заменить или установить при переходе на другой вид газа
Горелка духовки, Инфра нагреватель Рисунок № Обозначение элемента
Горелка духовки Номинальная тепловая
нагрузка
512
Минимальная тепловая
нагрузка
6,6a 16
Инфра
нагреватель
Номинальная тепловая
нагрузка
5a 20, 21
Содержание
- Газовая духовка 1
- Газовая плита ru 1
- Замена частей газовой плиты 5 1
- Инструкции по установке и подключению 6 1
- Описание плиты 1
- Перед началом работы 1
- Подключение газа 7 1
- Подключение к электросети 0 технические данные 1 1
- Руководство по эксплуатации 1
- Содержание 1
- Уважаемые покупатели 1
- Указания по технике безопасности 1
- Управление местами варки 1
- Устранение неисправностей 4 1
- Уход и обслуживание 3 1
- Использование 2
- Крышка газовой плиты 2
- Обнаружены неисправности в газовой сети или в помещении чувствуется запах газа 2
- Холодная дверца духовки 2
- Описание плиты 3
- Электроподжиг 3
- Будильник 4
- Важные предупреждения в связи с местами варки 4
- Газовые горелки 4
- Двуручный электроподжиг 4
- Духовка 4
- Одноручный электроподжиг 4
- Перед началом работы 4
- Розжиг и работа горелок 4
- Управление местами варки 4
- Важные советы 5
- Газовая духовка 5
- Инфракрасный нагрев электрический инфракрасный нагреватель 5
- Нагрев духовки газовым нагревателем 5
- Нагрев с помощью газового инфракрасного нагревателя 5
- Посуда 5
- Режимы работы 5
- Выпечка внизу слишком светлая 6
- Выпечка осела 6
- Выпечка с влажной начинкой например творожный торт не пропеклась полностью 6
- Как узнать что выпечка испечена полностью 6
- Оборудование духовки 6
- Освещение духовки 6
- Приготовление 6
- Приготовление в режиме газового нагрева 6
- Примечания к таблице приготовления мучных изделий 6
- Розжиг и работа горелки духовки 6
- Советы по приготовлению мучных изделий 6
- Уровни приготовления 6
- Полезные советы по приготовлению мяса 7
- Приготовление мяса 7
- Советы по использованию посуды 7
- Таблица приготовления мучных изделий 7
- Включение 8
- Внимание 8
- Выключение 8
- Приготовление в режиме газового нагрева 8
- Приготовление с помощью инфракрасного нагревателя 8
- Таблица приготовления мяса 8
- Управление инфракрасным нагревателем 8
- Полезные советы 9
- Приготовление на вертеле в режиме газового инфракрасного нагрева 9
- Таблица приготовления с помощью инфракрасного нагревателя 9
- Полезные советы 10
- Приготовление на вертеле с помощью электрического инфракрасного нагревателя 10
- Приготовление с помощью электрического инфракрасного нагревателя положение 10
- Таблица приготовления с помощью электрического инфракрасного нагревателя 10
- Горелки 11
- Духовка 11
- Как снимать решетчатые направляющие 11
- Передняя сторона корпуса 11
- Передняя сторона корпуса из нержавеющей стали 11
- Снятие и установка дверцы духовки 11
- Уход и обслуживание 11
- Эмалированные поверхности и пластмассовые части 11
- Важно 12
- Внимание 12
- Оборудование 12
- Снятие и установка дверцы духовки с одноосным шарниром 12
- Устранение неисправностей 12
- Ящик плиты 12
- Замена частей газовой плиты 13
- Остальное оборудование 13
- Внимание 14
- Выравнивание плиты и дополнительная подставка 14
- Заводская настройка 14
- Инструкции по установке и подключению 14
- Установка газовой плиты 14
- Электрическая лампочка духовки 14
- Начало работы 15
- Подключение газа 15
- Подключение с помощью шланга 15
- Устройство для подключения к жидкому газу 15
- Горелка рисунок 1 16
- Для сжиженного газа встроены регулировочные винты для природного газа необходимо установить их на требуемый расход газа отвить максимально за 1 5 оборота в направлении от налегания 16
- Крышка коронки горелки 2 коронка горелка с носителем крышки горелки 3 термоэлемент только в некоторых моделях 4 свечка электроподжига 5 форсунка 16
- Мощности горелок указаны принимая во внимание нижние термические величины газа hi предупреждение эту работу может произвести только специалист уполномоченный дистрибьютором газа или уполномоченным сервисом 16
- Перед подключением отключите аппарат от электросети замените форсунки для номинальной тепловой нагрузки на соответствующие форсунки для нового вида газа см таблицу форсунку для минимальной тепловой нагрузки отвинчивайте до тех пор пока не достигнете минимальной тепловой нагрузки форсунку для минимальной нагрузки не отвинчивайте больше чем на 1 5 оборота 16
- Переклейте старую наклейку на новую с соответствующими изменениями 16
- Подключение аппарата к другому типу газа 16
- После подключения плиты 16
- Проверьте функциональность и герметичность аппарата 16
- Руководство по эксплуатации установке и подключению 18 16
- Таблица форсунок 16
- Тройная горелка рисунок 2 16
- Устанавливаемые элементы 16
- Устанавливаемые элементы горелок доступны после демонтажа панели управления а устанавливаемые элементы духовки и инфра горелок после демонтажа панели управления и горелок снимите несущую решётку и покровы горелок с короной снимите кнопки управления отвейте нижние прикрепляющие винты панели управления и её снимите 16
- Форсунка 16
- Газовый кран с термостатом рисунок 6 6а 17
- Защищённый газовый кран рисунок 3 17
- Комплектующие элементы газовой инфракрасной горелки рисунок 5a 17
- Комплектующие элементы горелки духовки рисунок 5 17
- Незащищённый газовый кран рисунок 3a 17
- Элементы которые должны быть заменены или установлены при переходе на другой вид газа 17
- Элементы которые следует заменить или установить при переходе на другой вид газа 17
- Для увеличения первичного воздуха надо повернуть заслонку влево для уменьшения первичного воздуха надо повернуть заслонку вправо 18
- Подключение к электросети 18
- Порядок подключения 18
- Регулировки заслонки для настройки первичного воздуха указани в нижней таблице 18
- Цвета проводов 18
- Производитель оставляет за собои право внесения изменений которые не влияют на функционирование аппарата 19
- Таблица данных 19
- Технические данные 19
