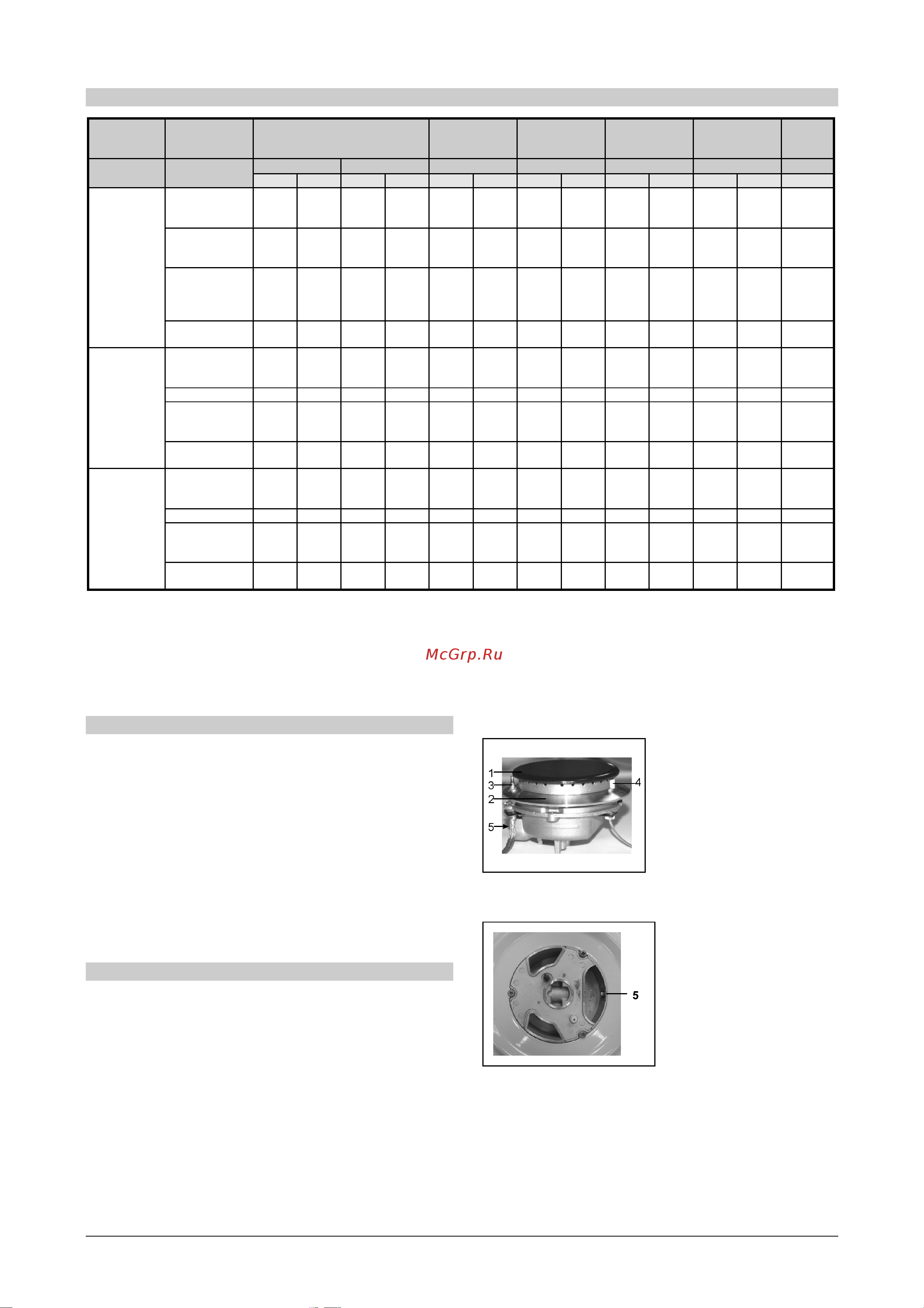

Руководство по эксплуатации, установке и подключению
18
Таблица форсунок
Тип,
давление
газа
Маленькая горелка Нормальная
горелка
Большая
горелка
Тройная
горелка
Горелка
духовки
Инфра-
горелка
Число Воббе Станда-ртная Экс-пресс
макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин.
Природный
газ H
Wo=45,7÷
Номинальная
тепловая
нагрузка, кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,5 1,56 3,5 0,81 2,7
54,7 MJ/ m
3
,
Природный
газ E,
Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 333,2 148,5 339 77,1 259
Природный
газ E+
Wo=40,9÷
54,7 MJ/m
3
Обозначение
форсунки
(1/100 мм)
77
-
78
-
104
-
129
-
140
•
135
•
120
G20,
p=20mbar
Шифр
форсунки
162081 162082 162083 162084 162085 609288 609287
Сжиженный
газ 3+, 3B/P
Wo=72,9÷
Номинальная
тепловая
нагрузка, кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,5 1,56 3,5 0,81 2,7
87,3MJ/m
3
Расход, г/ч 71,7 26,2 71,7 26,2 138,1 33,4 215,0 55,3 254,5 113,4 250,9 58,9 193,5
G30
p=30 mbar
Обозначение
форсунки
(1/100 мм)
50 29/24 50 29/24 69 33/26 87 43/33 93 57/57 90 42/42 81
Шифр
форсунки
162162 162162 162164 162165 162166 609290 609289
Природный
газ H
Wo=45,7÷
Номинальная
тепловая
нагрузка, кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,5 1,56 3,5 0,81 2,7
54,7 MJ/ m
3
, Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 333,2 148,5 339 77,1 259
G20,
p=13mbar
Обозначение
форсунки
(1/100 мм)
85 - 85 - 115 - 145 - 157
•
156
•
134
Шифр
форсунки
609272 162169 162171 162172 162173 621111 621112
• Для сжиженного газа встроены регулировочные винты. Для природного газа необходимо установить их на требуемый
расход газа (отвить максимально за 1,5 оборота в направлении от налегания).
Мощности горелок указаны принимая во внимание нижние термические величины газа Hi.
Предупреждение: эту работу может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным Сервисом
Подключение аппарата к другому типу газа
• Перед подключением отключите аппарат от электросети.
• Замените форсунки для номинальной тепловой нагрузки
на соответствующие форсунки для нового вида газа (см.
таблицу);
• Форсунку для минимальной тепловой нагрузки
отвинчивайте до тех пор, пока не достигнете
минимальной тепловой нагрузки.
• Форсунку для минимальной нагрузки не отвинчивайте
больше чем на 1,5 оборота.
После подключения плиты:
• переклейте старую наклейку на новую с
соответствующими изменениями,
• проверьте функциональность и герметичность аппарата.
Устанавливаемые элементы
Устанавливаемые элементы горелок доступны после
демонтажа панели управления, а устанавливаемые
элементы духовки и инфра горелок после демонтажа
панели управления и горелок.
• Снимите несущую решётку и покровы горелок с короной
• Снимите кнопки управления
• Отвейте нижние прикрепляющие винты панели
управления и её снимите.
Горелка (рисунок 1)
1
1 Крышка коронки
горелки
2 Коронка горелка с
носителем крышки
горелки
3 Термоэлемент
(только в некоторых
моделях)
4 Свечка электроподжига
5 Форсунка
Тройная горелка (рисунок 2)
5 форсунка
1
2
