Biostar A32M2 Версия 6.0 [43/93] 2 cpu 쿨러 설치

챕터 2: 하드웨어 설치 | 9

A32M2

2�2 CPU 쿨러 설치

<타입A>

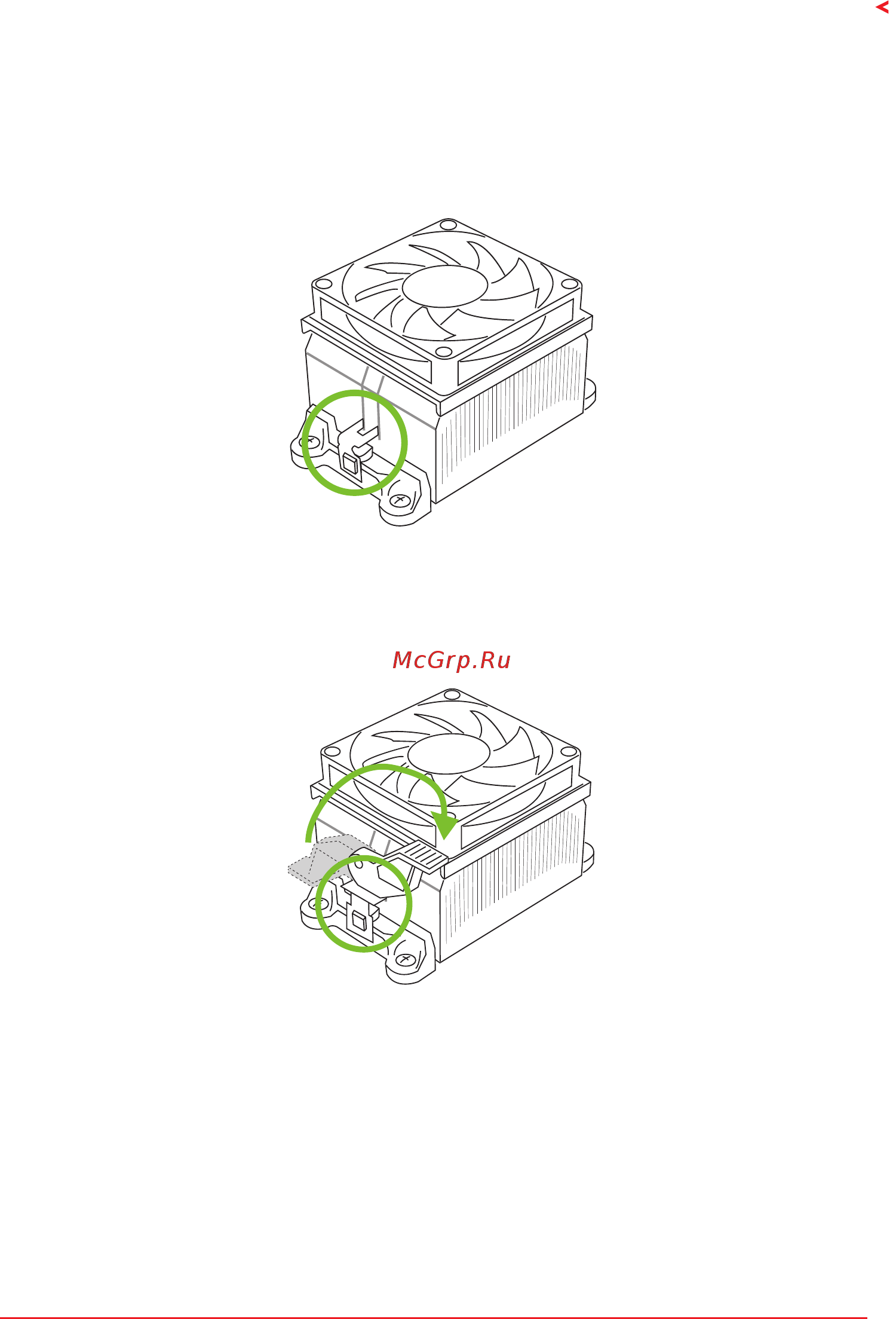

단계1:방열판과 팬 조립품을 받침대 위에 올려 놓습니다.방열판 클립을 콘센트의 고정

러그에 맞춘 후 다시 스프링 클립을 고정 러그에 겁니다.

단계2:다른 편의 고정 클립을 아래로 누른 후 받침대의 플라스틱 러그에 겁니다. 그런

다음 팬과 방열판을 받침대 베이스에 걸어 고정시킵니다.
