Biostar A32M2 Версия 6.0 [81/93] J_com1 序列埠接頭

第二章: 硬體安裝 | 17

A32M2

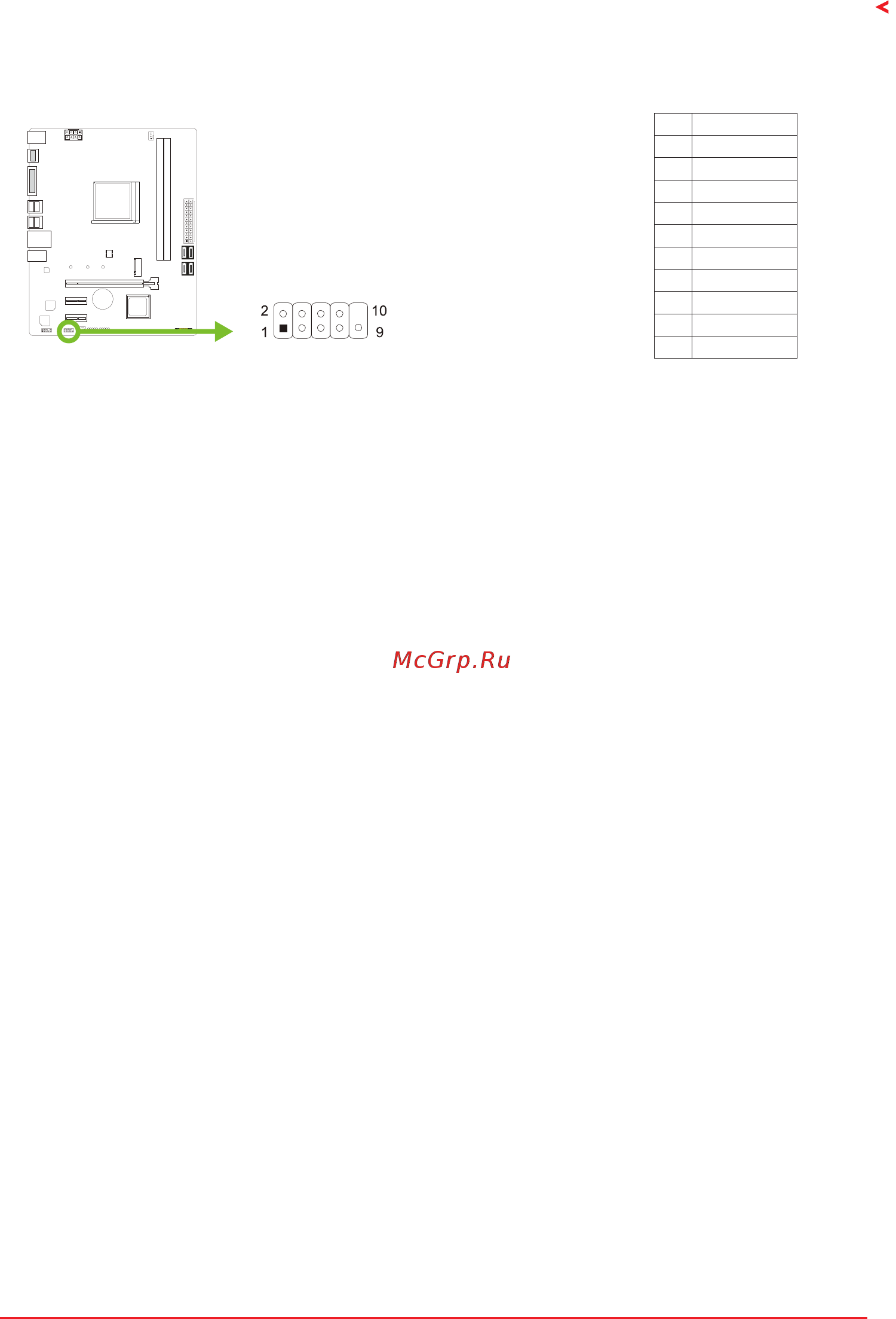

J_COM1: 序列埠接頭

此主板提供序列埠接頭可接RS-232接頭。

針定義

1 載波檢測

2 接收資料

3 發送數據

4 資料終端備妥

5 接地訊號

6 資料集備妥

7 輸送要求

8 清除發送

9 震鈴指示器

10 Key
