챕터 2: 하드웨어 설치 | 17

A32M2

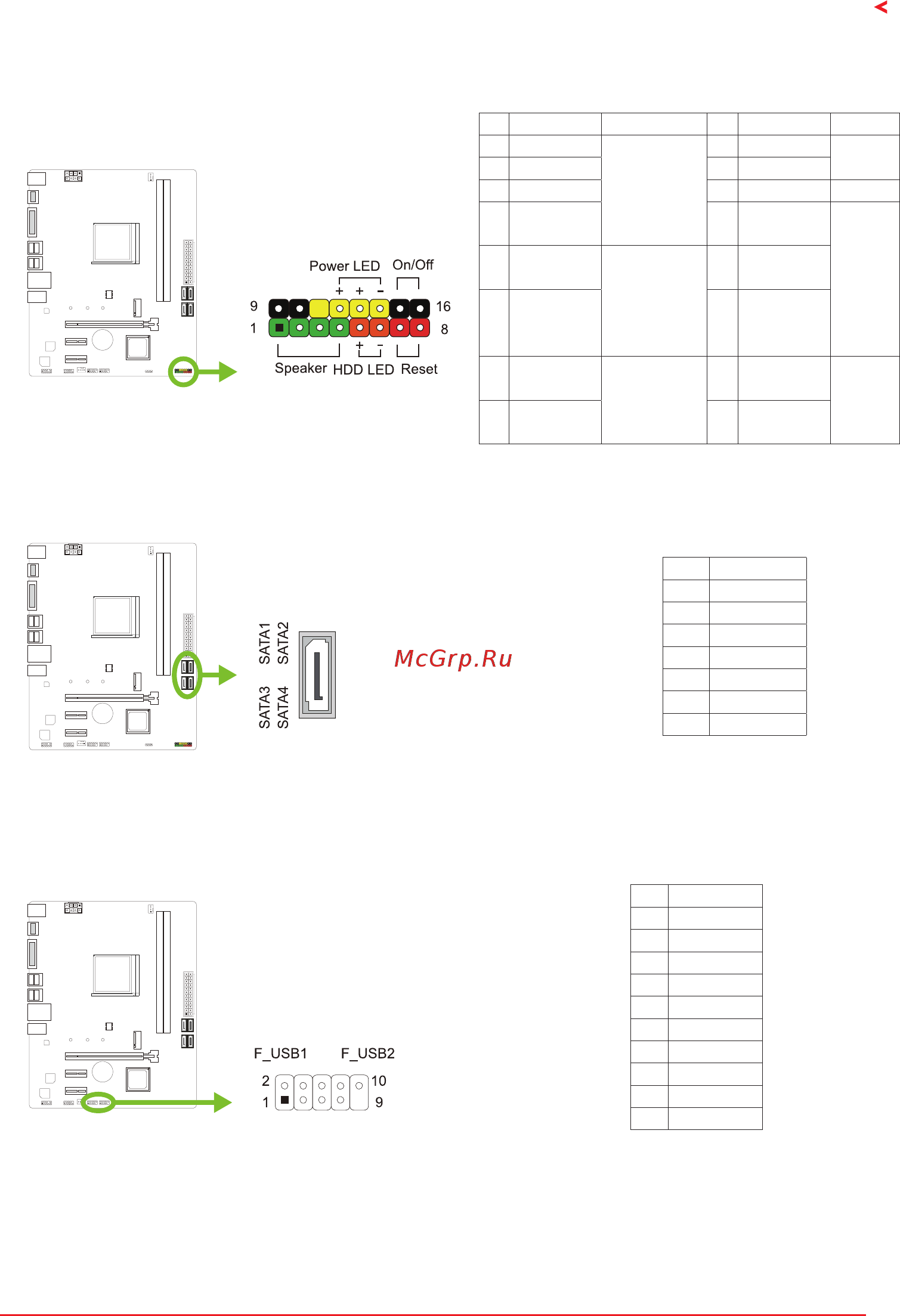

PANEL1: 전면 패널 헤더

이 16핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 스피커 연결을 포함하고 있습니다.

핀 배열 기능 핀 배열 기능

1 +5V

스피커

커넥터

2 N/A

N/A

3 N/A 4 N/A

5 N/A 6 N/A N/A

7 Speaker 8

Power LED

(+)

파워 LED

9

HDD LED

(+)

하드드라이브

LED

10

Power LED

(+)

11

HDD LED

(-)

12

Power LED

(-)

13 Ground

리셋 버튼

14

Power

button

전원

버튼

15

Reset

control

16 Ground

SATA1/ SATA2/ SATA3/ SATA4: 시리얼 ATA 커넥터

이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.

핀 배열

1 Ground

2 TX+

3 TX-

4 Ground

5 RX-

6 RX+

7 Ground

F_USB1/ F_USB2: 전면 패널 USB 2�0 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한

외장 장치들과 연결할 수 있습니다.

핀 배열

1 +5V (fused)

2 +5V (fused)

3 USB-

4 USB-

5 USB+

6 USB+

7 Ground

8 Ground

9 Key

10 NC
