Biostar A32M2 Версия 6.0 [72/93] 2 散热片

8 | 第二章: 硬體安裝

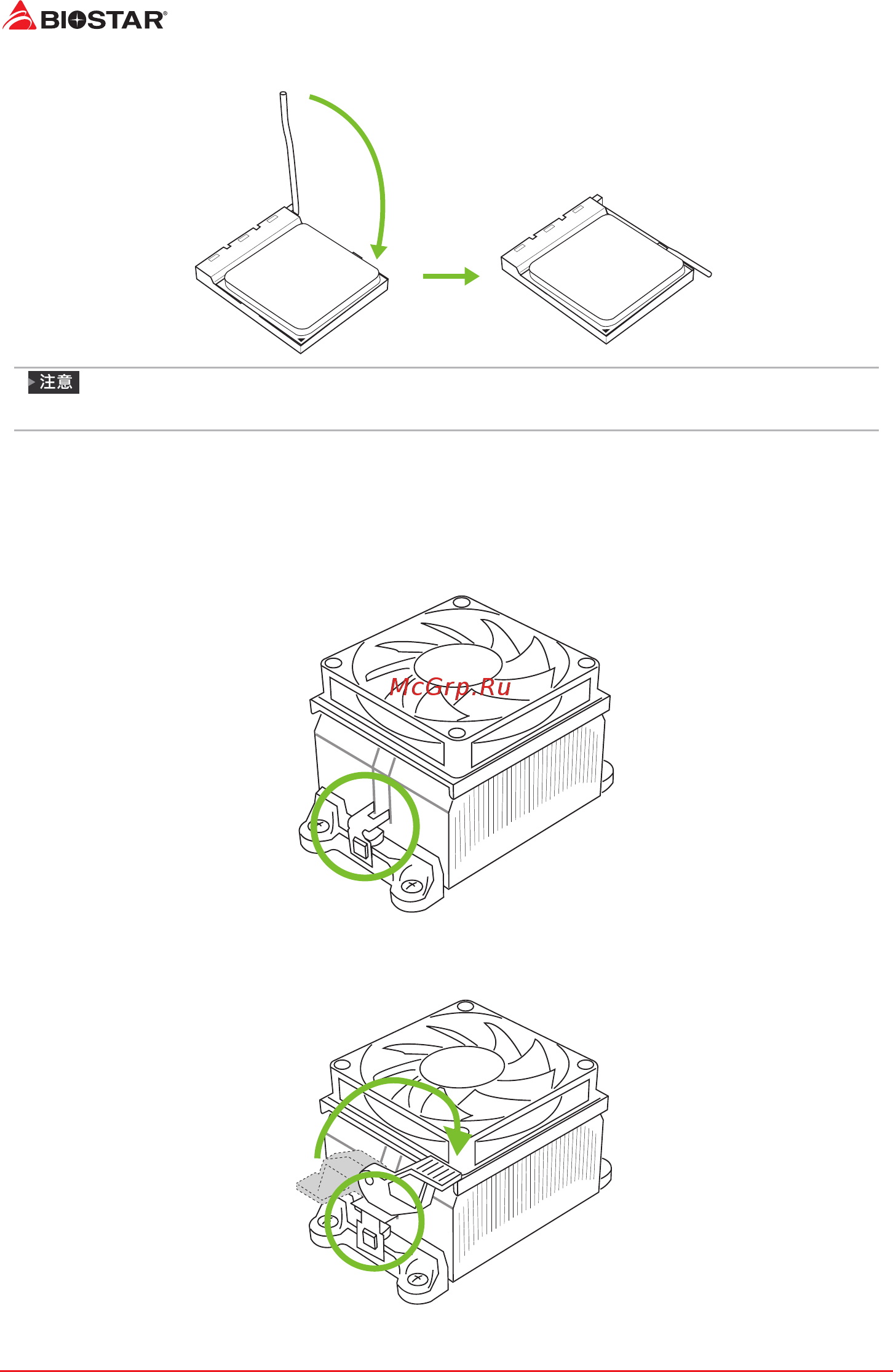

步驟4: 固定CPU，將拉桿閉合。

請於拔除CPU插槽之前，關閉電源。

2�2 散热片

<類型A>

步驟1: 將散熱片和風扇零件放置在支架上。散熱片夾對準插座並固定凸耳，再將彈簧夾

扣到固定凸耳上。

步驟2: 將另一邊的固定夾向下壓，扣住支架上的塑膠凸耳。然後固定，使風扇和散熱片

扣住支架底座。
