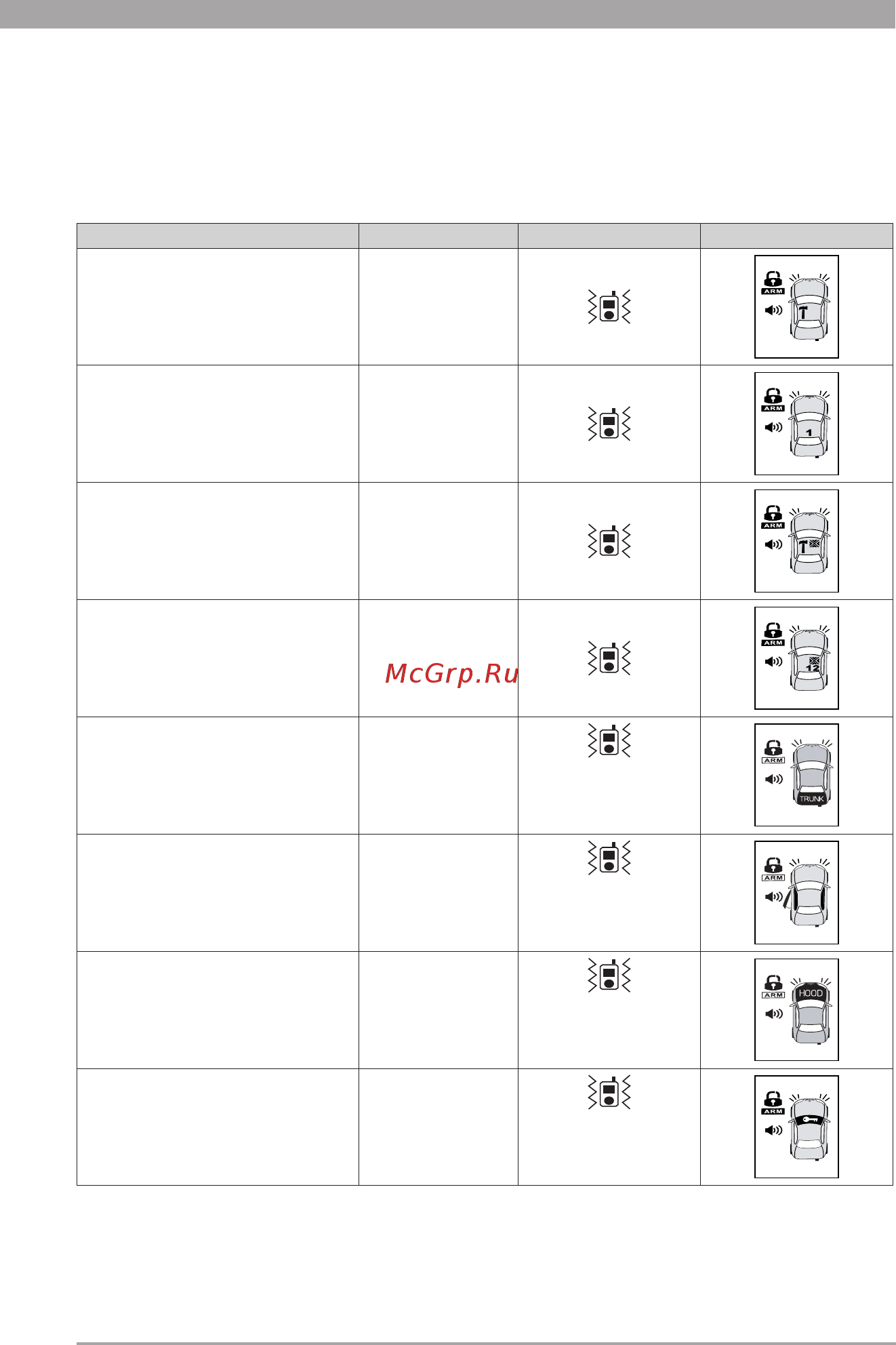

ИНДИКАЦИЯ СОСТОЯНИЯ СИСТЕМЫ
20
4.5 Сигналы на брелоке с дисплеем
4.5.1 Сигналы тревоги при включенном режиме охраны
Если при включенном режиме охраны сработает любая из охраняемых зон, система
включит режим тревоги на 30 секунд (непрерывные сигналы сирены, мигание указате-
лей поворотов и светодиодных индикаторов). Если брелок с дисплеем находится в зоне
действия системы, на него поступит информация о причине срабатывания системы.
Причина срабатывания Звук Вибросигнал Индикация
Срабатывание системы по
зоне предупреждения дат
-
чика удара (1-го датчика)
5 сигналов
Срабатывание системы по
зоне предупреждения 2-го
датчика
5 сигналов
Срабатывание системы
по зоне тревоги датчика
удара (1-го датчика)
Мелодия 1
Срабатывание системы по
зоне тревоги 2-го датчика
Мелодия 1
Срабатывание систе
-
мы при открытии замка
багажника
Мелодия 2
+ 2 сигнала
2 раза
Срабатывание системы
при открытии дверей
Мелодия 3
+ 3 сигнала
3 раза
Срабатывание системы
при открытии капота
Мелодия 4
+ 4 сигнала
4 раза
Срабатывание системы
при попытке включения
зажигания
Мелодия 5
+ 5 сигналов
5 раз
4.5.2 Дополнительные сигналы
Система имеет возможность оповещать владельца о снятии с охраны брелоком,
который находится у посторонних лиц. Для этого включите функцию F14 (заводская
установка - включено). В этом случае при снятии с охраны «посторонним» брелоком, на
брелоке с дисплеем появится индикация снятия с охраны.
