51
УСТАНОВКА СИСТЕМЫ

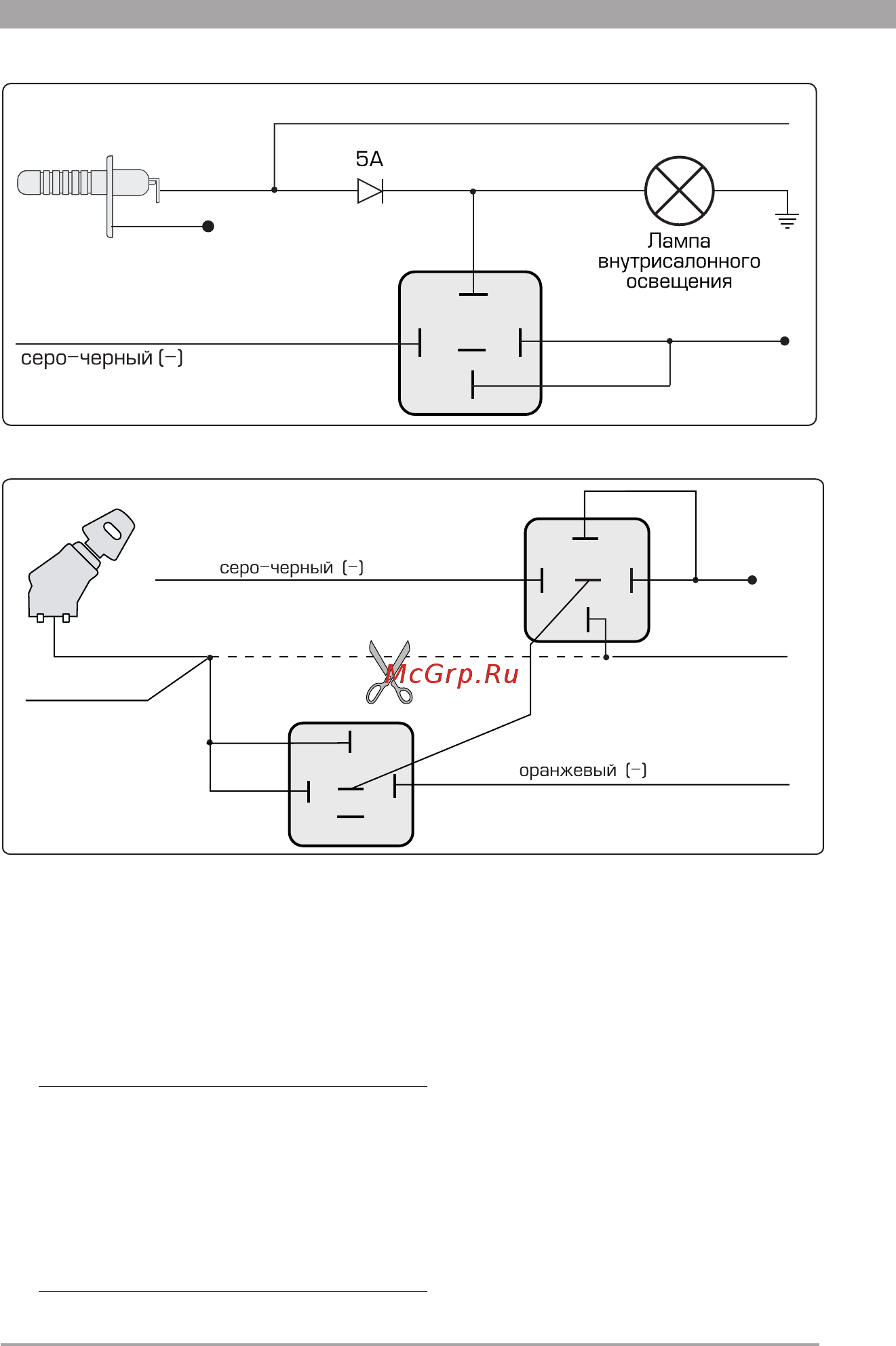

Схема подключения к внутрисалонному освещению с положительной полярностью
87
87А
85
30
86
Концевой выключатель
двери (+)
фиолетовый (+)
+12В
+12В
Схема подключения при реализации режимов «Охрана с работающим двигателем» или «Турботаймер»
желтый
Зажигание (+12В)
+12В
30
87А
85
87
86
87А
85
87
86
30
(на охране)
НЗ блокировка
10.9.7 Выход дополнительного канала СН6 (функция F21)
Коричнево-черный провод: таймерный выход отрицательной полярности (300мА).
Данный канал используется для:
• управления таймерным каналом при постановке системы на охрану (вариант «А»)
• управления таймерным каналом при постановке системы на охрану (вариант «Б»)
• управления таймерным каналом с брелока в любой момент времени (вариант «А»)
• управления таймерным каналом с брелока в любой момент времени (вариант «Б»)
Заводская установка канала – 1 секунда.
10.9.8 Выход дополнительного канала СН7 (функция F22)
Черно-белый провод: таймерный выход отрицательной полярности (300мА).
Данный канал используется для:
• управления таймерным каналом при снятии системы с охраны (вариант «А»)
• управления таймерным каналом при снятии системы с охраны (вариант «Б»)
• управления таймерным каналом с брелока в любой момент времени (вариант «А»)
• управления таймерным каналом с брелока в любой момент времени (вариант «Б»)
Заводская установка канала – 1 секунда.
