7
БРЕЛОКИ УПРАВЛЕНИЯ, ДАТЧИК УДАРА И СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
2. Брелоки управления, датчик удара и светодиодные
индикаторы
2.1 Брелоки управления
В брелоках, входящих в комплект данной охранной системы, используется уникальная
диалоговая система кодирования сигнала. Современные опытные угонщики автомобилей ис-
пользуют устройства, известные как перехватчики кодов (code grabber), которые позволяют
принять и сохранить в памяти сигнал, передаваемый брелоком охранной системы автомоби-
ля. После того, как водитель поставил автомобиль на охрану, угонщиком используется запи-
санный сигнал. Диалоговая система кодирования и передачи сигнала
Convoy MР–180D CAN
Ready
исключает возможность использования кодграбера для электронного взлома системы.
Сигнализация выполняет заложенные в нее функции либо автоматически, либо по сигна-
лам брелока. Часть функций и некоторые параметры работы сигнализации могут изменяться
путем программирования. Порядок программирования и перечень программируемых функ-
ций приведены в соответствующих разделах Руководства.

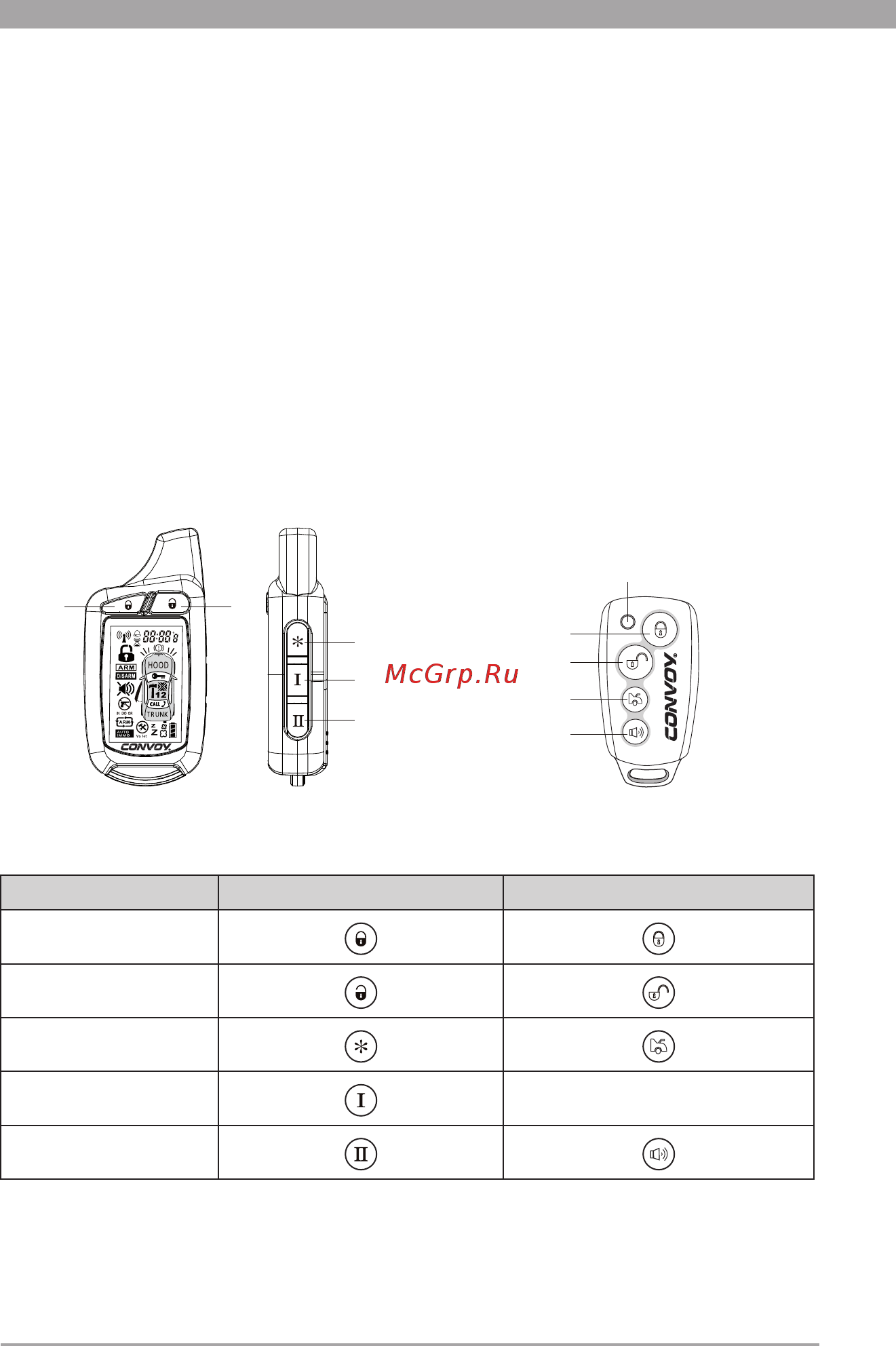

Брелок с дисплеем Брелок без дисплея
1
1
Двухцветный
светодиодный
индикатор
2
3
5
2
3
4
5
1
1
Двухцветный
светодиодный
индикатор
2
3
5
2
3
4
5
Кнопки Брелок с дисплеем Брелок без дисплея
Кнопка 1
Кнопка 2
Кнопка 3
Кнопка 4
—
Кнопка 5
