ВИМКНЕННЯ СИСТЕМИ
80
6. Вимкнення системи
6.1 Сервісний режим VALET
Активація сервісного режиму VALET тимчасово відключає усі функції охорони си-
стеми, за винятком функції дистанційного управління закриттям і відкриттям замків
дверей автомобіля. Цей режим дозволяє передавати брелоки системи співробітникові
парковки або механікові на станції технічного обслуговування

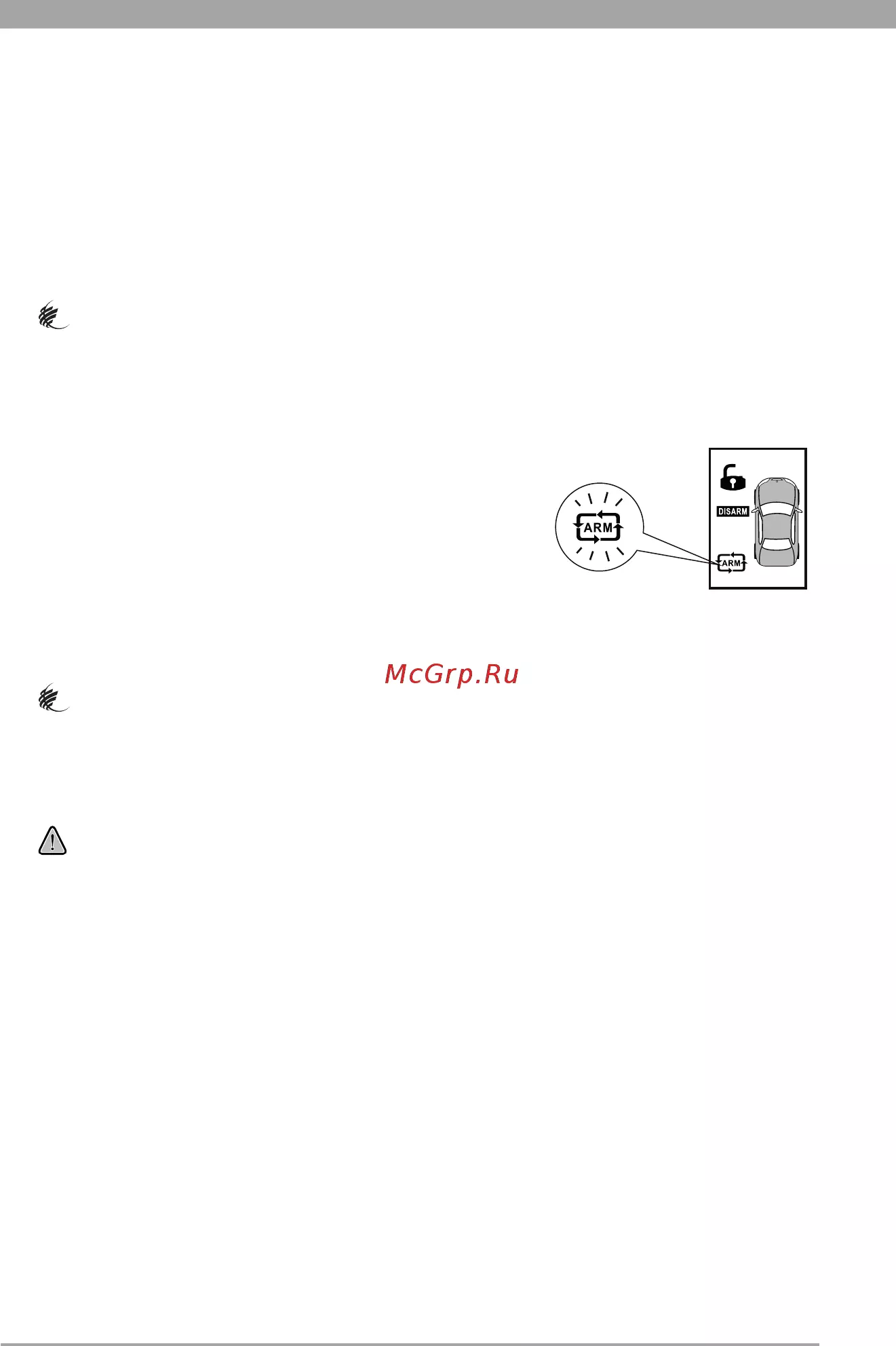

6.1.1 Увімкнення режиму VALET
Увімкніть запалювання і не пізніше 10 секунд натисніть і утримуйте
одночасно більше 2 секунд кнопки і брелока або впродовж 5 секунд
утримуйте кнопку VALET. Пролунає 1 довгий і 1 короткий сигнал сирени.
Світлодіодні індикатори почнуть горіти постійно. На брелоці з
дисплеєм з’явиться індикація режиму VALET.
Примітка
У режимі VALET кожне вимкнення запалювання супроводжуватиметься двома коротки-
ми сигналами сирени.
УВАГА!
Не забудьте відключити сервісний режим VALET, якщо в цьому немає необхідності.
6.1.2 Вимкнення режиму VALET
Увімкніть запалювання і не пізніше 10 секунд натисніть і утримуйте одночасно
більше 2 секунд кнопки
і брелока або впродовж 5 секунд утримуйте кнопку VALET.
Сирена подасть 1 довгий і 2 коротких сигнали. Світлодіодні індикатори згаснуть. На
брелоці з дисплеєм індикація режиму VALET зникне.
6.2 Аварійне вимкнення системи
Система може бути аварійно вимкнена без використання брелока. Ця функція пе-
редбачена на той випадок, якщо брелок втрачений або несправний, а також для виходу
з режиму Anti-Hi-Jack.
6.2.1 Аварійне вимкнення системи кнопкою VALET
Якщо функція F19 запрограмована на аварійне вимкнення кнопкою VALET, то для
вимкнення системи:
• Відкрийте двері автомобіля (спрацює сигналізація)
• Увімкніть запалювання
• Натисніть і утримуйте впродовж 5 секунд кнопку VALET
• Сигнали тривоги вимкнуться
Примітка
При аварійному вимкненні кнопкою VALET система в режим VALET не входить.
6.2.2 Аварійне вимкнення системи PIN-кодом
Якщо функція F19 запрограмована на аварійне вимкнення системи PIN-кодом, то для
вимкнення системи:
• Відкрийте двері автомобіля (увімкнеться режим тривоги)
• Увімкніть запалювання
• Натисніть кнопку VALET кількість разів, що відповідає першій цифрі поточного
PIN-коду. При цьому при кожному натисканні на кнопку VALET спалахуватимуть
світлодіодні індикатори.
