БРЕЛОКИ УПРАВЛЕНИЯ, ДАТЧИК УДАРА И СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
8
2.2 Функции брелоков

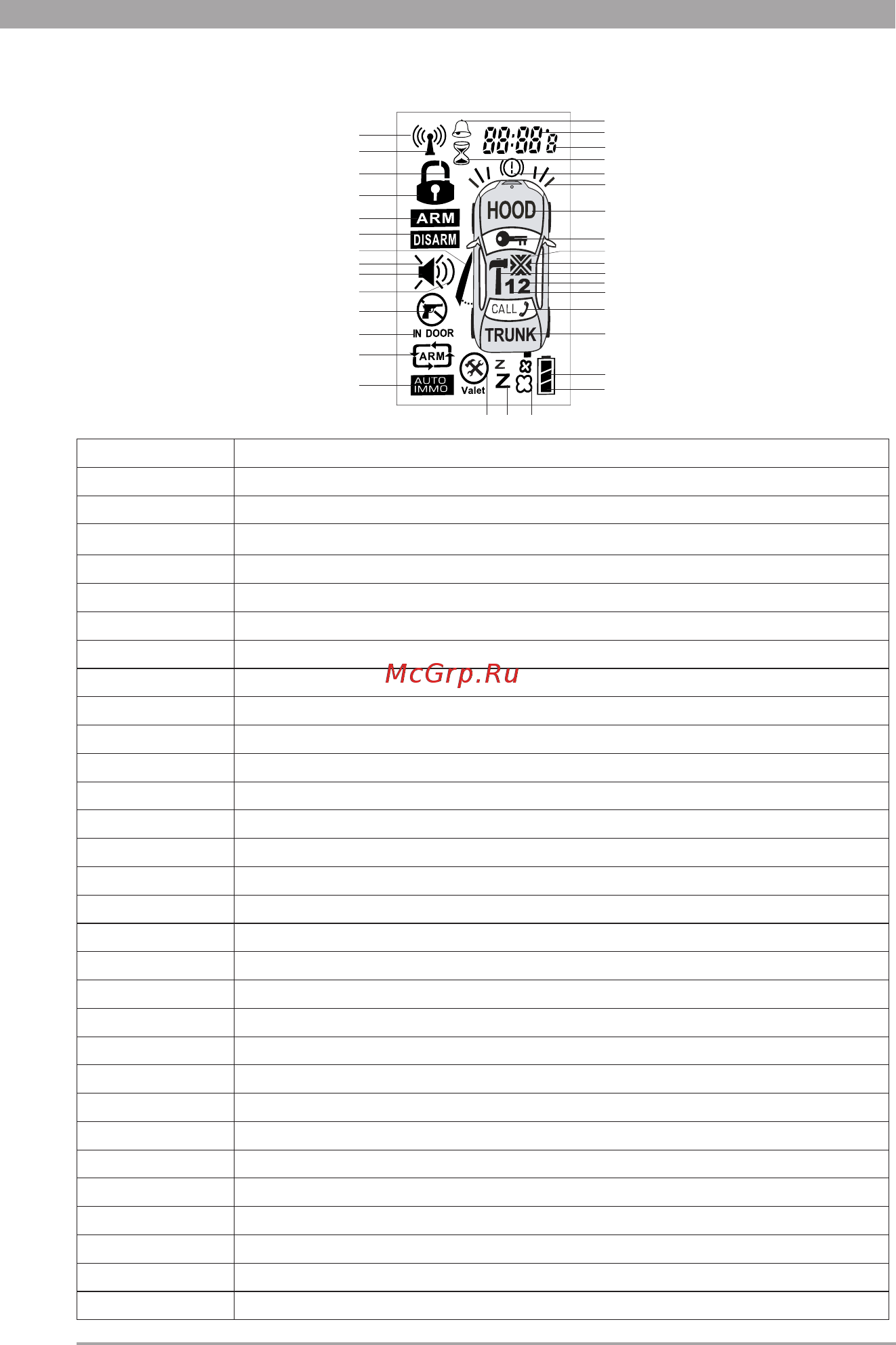

2.2.1 Индикация на брелоке с дисплеем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15 16 17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
1+2 Передача радиосигнала
2 Индикация нахождения в зоне действия
3+4+5 Система на охране
4+6 Система снята с охраны
7 Открытая дверь
8+9+10 Система на охране в беззвучном (ночном) режиме
11 Режим защиты от насильственного угона (Anti-Hi-Jack) активное включение
11+12 13 Режим защиты от насильственного угона (Anti-Hi-Jack) пассивное включение
13 Режим автоматического возврата на охрану
14 Режим пассивной блокировки двигателя
15 Сервисный режим VALET
16 Отключение обратной связи
17+3+4 Режим охраны при включенном двигателе
18, 19 Заряд элемента питания
20 Открытый багажник
21 Вызов из салона автомобиля
25+30 Срабатывание зоны предупреждения датчика удара (1-го датчика)
25+26+30 Срабатывание зоны тревоги датчика удара (1-го датчика)
22+30 Срабатывание зоны предупреждения 2-го датчика
22+23+26+30 Срабатывание зоны тревоги 2-го датчика
25+27 Охрана с отключенной зоной предупреждения 1-го датчика
25+26+27 Охрана с отключенным 1-м датчиком
22+27 Охрана с отключенной зоной предупреждения 2-го датчика
23+27 Охрана с отключенным 2-м датчиком
28 Несанкционированное включение зажигания
29 Открытый капот
30+31 Режим «Паника»
31 Режим «Турботаймер»
32+34 Часы
33 Блокировка кнопок брелока
34+35 Режим будильника
