DE
15
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig
auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen
Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs
oder einer Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der Nachbesitzer die
Möglichkeit hat, darin nachschlagen zu können.
! Lesen Sie bitte die nachfolgenden Hinweise aufmerksam
durch. sie liefern wichtige Informationen hinsichtlich der
Installation, des Gebrauchs und der Sicherheit.
Aufstellung
! Verpackungsmaterial ist kein Spielzeug für Kinder.
Es ist entsprechend den Vorschriften zur getrennten
Müllsammlung zu entsorgen (
siehe
Vorsichtsmaßregeln und Hinweise
).
! Die Installation ist gemäß den vorliegenden
Anweisungen und von Fachpersonal durchzuführen.
Jede unsachgemäße Installation kann Menschen
und Tiere gefährden oder Sachschaden verursachen.

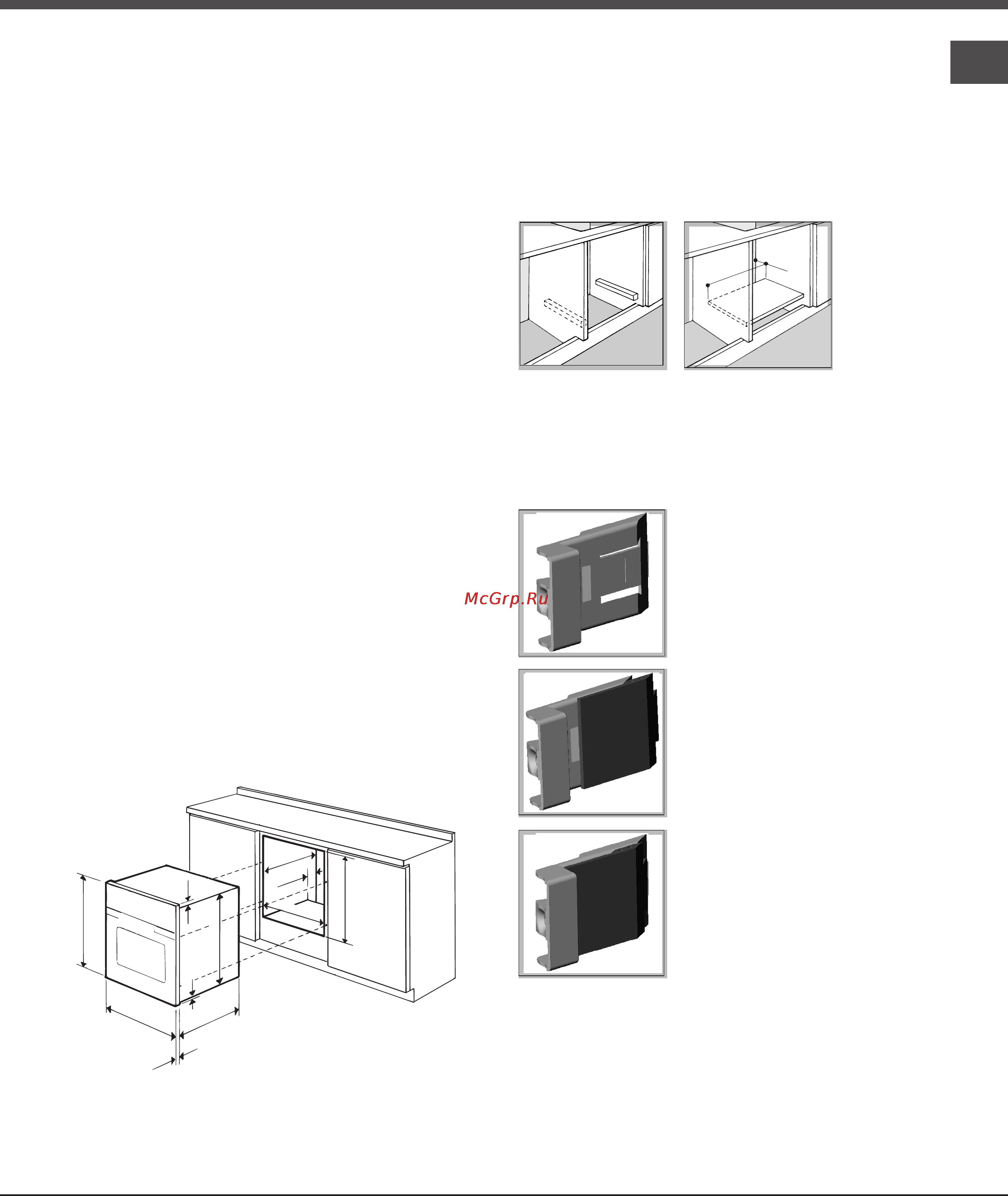

Einbau
Um eine einwandfreie Betriebsweise des Gerätes zu
gewährleisten, muss der Umbauschrank folgende
Eigenschaften aufweisen:
• Die an den Backofen angrenzenden
Schrankwände müssen aus hitzebeständigem
Material gefertigt sein.
• Bei Möbeln aus Furnierholz muss der verwendete
Leim einer Temperatur von 100°C standhalten.
• Für den Einbau des Backofens in einen
Unterschrank (
siehe Abbildung
) oder in einen
Hochschrank, muss das entsprechende Möbel
über folgende Abmessungen verfügen:
! Nach dem Einbau des Gerätes muss eine
Berührung mit den Elektroteilen ausgeschlossen sein.
Die auf dem Typenschild enthaltenen Verbrauchsangaben
wurden bei dieser Art der Installation ermittelt.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten,
muss die Rückwand des Schrankumbaus
abgenommen werden. Der Backofen sollte möglichst
so installiert werden, dass er auf zwei Holzleisten
oder aber auf einer durchgehenden Fläche aufliegt,
die über einen Ausschnitt von mindestens 45 x 560
mm verfügt (
siehe Abbildungen
).
Zentrierung und Befestigung
Bringen Sie die 4 seitlich am Backofen befindlichen
Klampen mit den 4 Löchern des Rahmens in
Übereinstimmung. Achten Sie dabei darauf, dass
bei einer Stärke der Umbauschrankwand von:
20 mm: der bewegliche Teil
der Klampe abgenommen
wird (
siehe Abbildung
);
18 mm: die erste, werkseitig
bereits angebrachte Rille
genutzt wird (
siehe
Abbildung
);
16 mm: die zweite Rille
genutzt wird (
siehe
Abbildung
).
Befestigung des Gerätes am Möbel: Öffnen Sie die
Backofentür und schrauben Sie die 4 Holzschrauben in
die 4 im Backofenrahmen vorgesehenen Löcher ein.
! Alle zum Schutz dienenden Teile müssen so
befestigt werden, dass ein Entfernen derselben ohne
Zuhilfenahme eines Werkzeugs nicht möglich ist.
595 mm.
595 mm.
24 mm.
545 mm.
5 mm.
567 mm.
23 mm.
575-585 mm.
45 mm.
560 mm.
547 mm. min.
Installation
560 mm.
45 mm.
