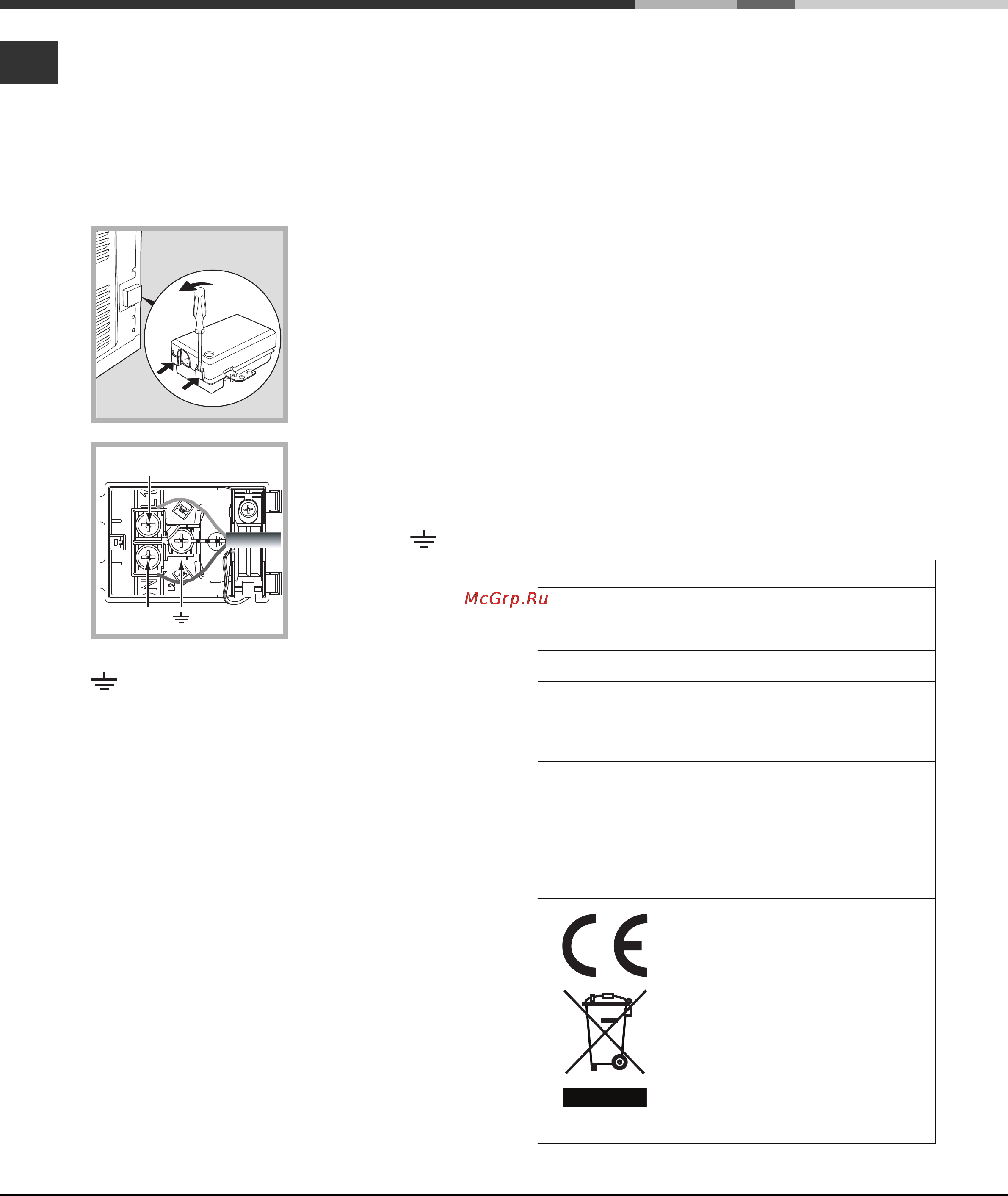

18
DE
Elektrischer Anschluss
! Die mit einem Dreileiterkabel ausgerüsteten
Backöfen sind für den Betrieb mit Wechselstrom bei
der auf dem Typenschild (befindlich auf dem Gerät)
angegebenen Spannung und Frequenz ausgelegt (siehe
unten).
Anschluss des Netzkabels
1. Das
Klemmengehäuse
öffnen, indem die
seitlichen Zungen des
Deckels mithilfe eines
Schraubenziehers
angehoben werden.
Deckel abziehen (siehe
Abbildung).
2. Installation des
Netzkabels: Schrauben
Sie die Schraube der
Kabelklemme sowie die
drei Schrauben der
Kontakte L-N-
heraus. Befestigen Sie
die Drähte dann unter
Beachtung der
entsprechenden Farben
unter den
Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün
(siehe Abbildung).
3. Befestigen Sie das Kabel in der entsprechenden
Kabelklemme.
4. Schließen Sie den Deckel des Klemmengehäuses.
Anschluss des Netzkabels an das Stromnetz
Das Kabel mit einem Normstecker entsprechend der
am Typenschild angegebenen Last versehen (siehe
nebenstehende Tabelle).
Wenn das Gerät direkt an das Stromnetz
angeschlossen wird, ist zwischen Stromnetz und
Gerät ein allpoliger Schalter mit einer
Mindestöffnung der Kontakte von 3 mm
zwischenzuschalten, der der Last und den
einschlägigen Vorschriften entspricht, wobei der
Erdleiter nicht vom Schalter getrennt werden darf.
Das Versorgungskabel muss so verlegt werden,
dass es an keiner Stelle einer Temperatur
ausgesetzt ist, die 50 °C über der Raumtemperatur
liegt (zum Beispiel an der Rückwand des Ofens).
! Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Netzsteckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht.
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des
Gerätes ausgelegt ist (siehe unten);
• die Versorgungsspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt (siehe
unten);
• die Steckdose mit dem Netzstecker kompatibel
ist. Die Steckdose oder den Netzstecker
anderenfalls austauschen. Keine Verlängerungen
und Mehrfachsteckdosen verwenden.
! Netzkabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder
eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden
und darf nur durch autorisiertes Fachpersonal
ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls
diese Vorschriften nicht eingehalten werden
sollten.
* Ohne ausziehbare Gleitschienen
TYPENSCHILD
Abmessungen
Breite 43,5 cm
Höhe 32 cm
Tiefe 41,5 cm
Nutzvolumen
Liter 58
Elektrischer
Anschluss
Spannung 220-240V~ 50/60Hz
(siehe Typenschild) maximale
Leistungsaufnahme 2800W
ENERGY
LABEL*
Richtlinie 2002/40/EG
Energieetikettierung für
Elektrobacköfen Norm EN 50304
Energieverbrauch Umluft –
Heizfunktion: ECO.
Dieses Gerät entspricht den
folgenden EG-Richtlinien:
2006/95/EWG vom 12.12.2006
(Niederspannung) und
nachfolgende Änderungen –
2004/108/EWG vom 15.12.04
(Elektromagnetische Verträglichkeit)
und nachfolgende Änderungen –
93/68/EWG vom 22.07.93 und
nachfolgende Änderungen.
- 2002/96/EG und nachfolgenden
Änderungen.
- 1275/2008 Standby/Off-Mode
N
L
