8

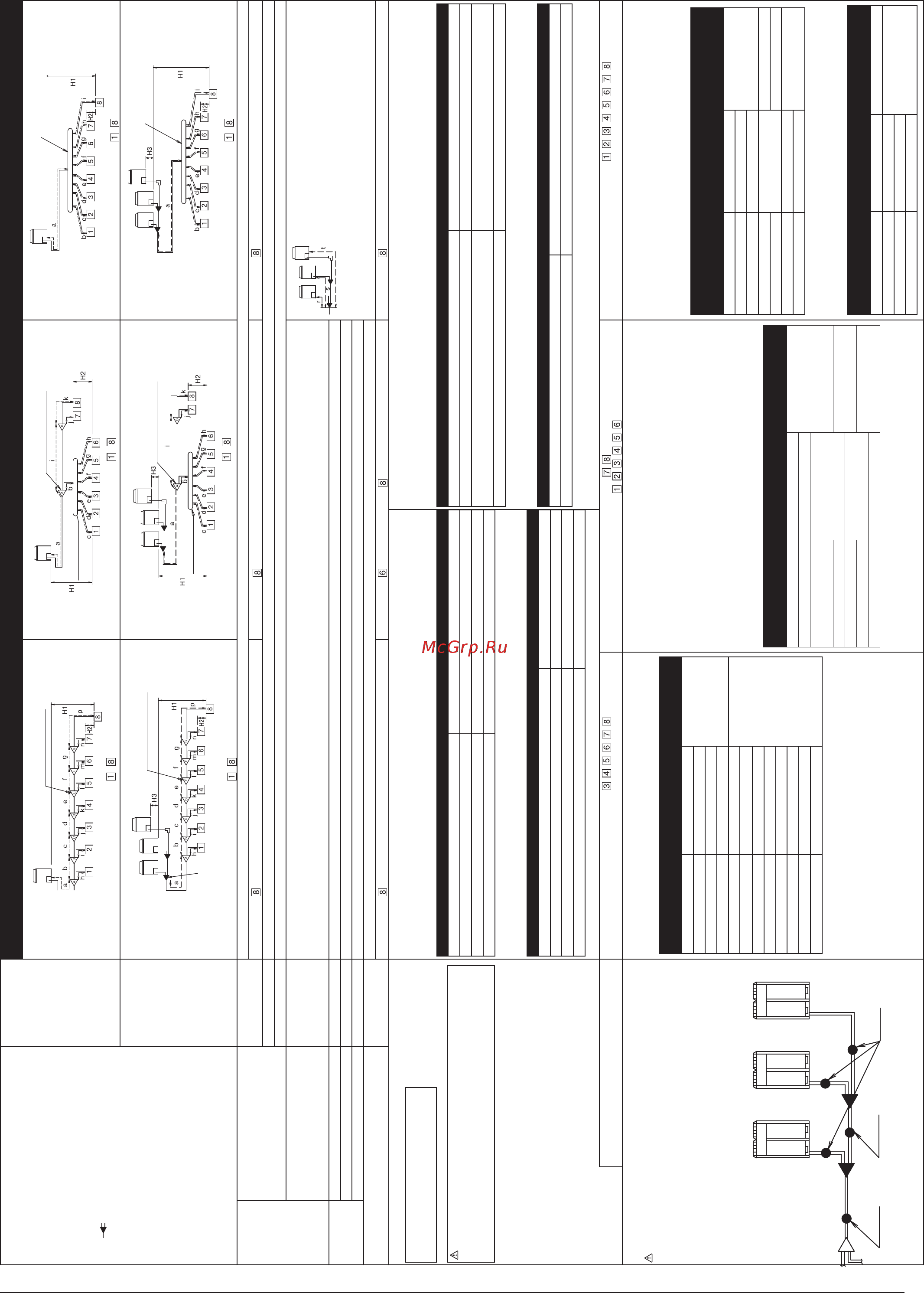

Пример соединения
(Соединение 8 внутренних блоков)
(*1) « » означает комплект трубопроводов для наружных
блоков многомодульных систем
(*2) Для систем с несколькими наружными блоками: аналогично
для первого комплекта трубопроводов для наружных
блоков многомодульных систем, если смотреть со стороны
внутреннего блока
Система с одним
наружным блоком
Пример расположения ответвлений с использованием
REFNET-разветвителя
Пример расположения ответвлений с использованием
REFNET-разветвителя и REFNET-коллектора
Пример расположения ответвлений с использованием
REFNET-коллектора
Наружный блок
REFNET-разветвитель (A-G)
Внутренние блоки (
- )
Наружный блок
REFNET-разветвитель (A-G)
REFNET-коллектор
Внутренние блоки ( - )
Наружный блок
REFNET-коллектор
Внутренние блоки (
- )
Многомодульная
система с несколькими
наружными блоками
REFNET-разветвитель (A-G)
Наружный блок
Первый комплект трубопроводов для наружных
блоков многомодульных систем
Внутренние блоки ( - )
Наружный блок
REFNET-разветвитель (A-G)
REFNET-коллектор
Внутренние блоки ( - )
Наружный блок
REFNET-коллектор
Внутренние блоки ( - )
Максимально
допустимая
длина
Между наружным (*2) и внутренним блоками
Фактическая длина
трубопровода
Длина трубопровода между наружным (*2) и внутренним блоками 165 м
Пример для блока : a + b + c + d + e + f + g + p 165 м Пример для блока : a + b + h 165 м
Пример для блока : a + i 165 м
Эквивалентная длина Эквивалентная длина трубопровода между наружным (*2) и внутренним блоками 190 м (принимая для удобства расчета эквивалентную длину трубы для REFNET-разветвителя - 0,5 м, для REFNET-коллектора – 1 м) (См. Примечание 1 на следующей странице)
Общая длина Общая длина трубопровода между наружным (*2) и внутренним блоками 1000 м
Между наружным блоком и элементом
комплекта трубопроводов для наружных
блоков многомодульных систем (только для
многомодульных систем
Фактическая длина
трубопровода
Эквивалентная длина
Длина трубопровода между наружным блоком и элементом комплекта трубопроводов для наружных блоков многомодульных систем 10 м, Эквивалентная длина трубопровода между наружным
блоком и элементом комплекта трубопроводов для наружных блоков многомодульных систем 13 м
Наружный блок
r 10 м (Эквивалентная длина: 13 м)
s 10 м (Эквивалентная длина: 13 м)
t 10 м (Эквивалентная длина: 13 м)
Допустимая длина
вертикального
участка
Между внутренним и наружным блоками Перепад высот Перепад высот между наружным и внутренним блоками (Н1) 50 м
Между внутренними блоками Перепад высот Перепад высот между внутренними блоками (Н2) 15 м
Между наружными блоками Перепад высот Перепад высот между наружными блоками (Н3) 5 м
Допустимая длина после разветвления
Фактическая длина
трубопровода
Длина трубопровода от первого элемента ответвления (REFNET-разветвителя или коллектора) до внутреннего блока 40 м (См. Примечание 2 на следующей странице)
Пример для блока : b + c + d + e + f + g + p 40 м
Пример для блока : b + h 40 м, для блока : i + k 40 м
Пример для блока : I 40 м
Выбор комплекта разветвителей
Комплекты разветвителей допускается
использовать только с хладагентом R410A
В случае многомодульных систем используйте специальный комплект
трубопроводов для наружных блоков многомодульных систем (продает-
ся отдельно).
Выберите подходящий набор согласно приведенной справа таблице.
Подбор REFNET-разветвителя
При использовании REFNET-разветвителя в качестве первого разветвителя, считая от наружного блока.
Воспользуйтесь приведенной ниже таблицей, в зависимости от производительности наружного блока.
(Пример: REFNET-разветвитель А)
Производительность наружного блока Наименование комплекта
5HP KHRP26A22T
8, 10HP KHRP26A33T
12-22HP KHRP26A72T
24HP KHRP26A73T + KHRP26M73TP
Подбирайте другие REFNET-разветвители, отличные от первого, согласно приведенной ниже таблице. Учитывайте суммарный индекс
производительности всех внутренних блоков, подключенных к REFNET-разветвителю.
Суммарный индекс производительности внутренних блоков Наименование комплекта
< 200 KHRP26A22T
200 х 290 KHRP26A33T
290 х 640 KHRP26A72T
640 KHRP26A73T + KHRP26M73TP
Подбор REFNET-коллектора
Выберите коллектор из приведенной ниже таблицы, исходя из суммарного индекса производительности всех внутренних блоков, подключенных ниже
REFNET-коллектора.
Примечание: внутренний блок производительностью 250 не может быть подключен ниже REFNET-коллектора.
Суммарный индекс производительности внутренних блоков Наименование комплекта
< 200 KHRP26М22Н (не более 4 ответвлений)
200 х < 290 KHRP26М33Н (не более 8 ответвлений)
290 х < 640
KHRP26М72Н (не более 8 ответвлений) (См. Примечание 3 на
следующей странице)
640 KHRP26М73Н (не более 8 ответвлений) + KHRP26M73TP
Выбор комплекта разветвителей для наружных блоков многомодульных систем (Только для многомодульных систем)
Выберите подходящий комплект из приведенной ниже таблицы, исходя из количества наружных блоков
Количество наружных блоков Наименование комплекта
2 блока BHFP22P100
3 блока BHFP22P151
Пример для подсоединенных по нисходящей внутренних
блоков
Пример REFNET-разветвитель С: внутренние блоки + + + + + Пример – REFNET-разветвитель В: внутренние блоки +
Пример – REFNET-коллектор: внутренние блоки + + + + +
Пример – REFNET-коллектор: внутренние блоки + + + + + + +
Подбор размеров труб
Внимание
В таблице приведена толщина стенки трубы согласно принятому в Японии закону о
безопасности при использовании газа под высоким давлением (по состоянию на январь
2003 года).
Толщину стенки и материал трубы следует подбирать с учетом требований местных
нормативов.
Для подбора труб для многомодульной системы используйте следующую схему:
Часть А Часть В Часть С
Степень твердости и толщина стенки труб.
(Степень твердости, О-тип и 1/2Н-тип указывают на материал согласно JIS H 3300).
(Ед. изм.: мм)
Медная труба, наружный
диаметр
Медная труба, толщина
стенки (минимальная)
Степень твердости
6,4 0,8
О-тип
9,5 0,8
12,7 0,8
15,9 0,99
19,1 0,8
1/2Н-тип
22,2 0,8
25,4 0,88
28,6 0,99
31,8 1,1
34,9 1,21
38,1 1,32
41,3 1,43
Т
рубопровод между наружным блоком и первым разветвителем.
Трубопровод между первым элементом комплекта трубопроводов для наружных блоков
многомодульных систем и первым элементом комплекта разветвителей хладагента. (Часть А)
Выберите соответствующее значение из таблицы, учитывая производительность наружного бло-
ка.
Трубопровод между элементами комплекта трубопроводов для наружных блоков многомодуль-
ных систем. (Часть В)
Трубопровод между наружным блоком и элементом комплекта трубопроводов для наружных
блоков многомодульных систем. (Часть С)
Выберите соответствующее значение из таблицы, исходя из суммарной производительности
всех наружных блоков, подключенных выше элемента комплекта трубопроводов для наружных
блоков многомодульных систем.
(Ед. изм.: мм)
Производительность наружного
блока
Наружный диаметр трубы
Труба стороны газа Труба стороны жидкости
5HP 15,9
9,58HP. 19,1
10HP 22,2
12-16HP
28,6
12,7
18-22HP
15,9
24HP
34,9
26-34HP
19,1
36-54HP 41,3
(См. Примечание 1 на следующей странице)
Трубопровод между элементами комплекта разветвителей хладагента.
Выберите соответствующее значение из таблицы, исходя из суммарного индекса произво-
дительности всех внутренних блоков, подсоединенных ниже данного элемента.
Диаметр соединительных труб не должен превышать диаметр главного трубопровода хла-
дагента.
(Ед. изм.: мм)
Суммарный индекс
производительности
внутренних блоков
Наружный диаметр трубы
Труба стороны газа Труба стороны жидкости
<150 15,9
9,5150х<200 19,1
200х<290 22,2
290х<420
28,6
12,7
420х<640 15,9
640х<920 34,9
19,1
920 41,3
Трубопровод между элементом комплекта разветвителей хладагента и внутренним блоком
* Соответствует диаметру соединительного трубопровода внутреннего блока.
(Ед. изм.: мм)
Производительность
внутреннего блока
Наружный диаметр трубы
Труба стороны газа Труба стороны жидкости
20, 25, 32, 40, 50 12,7 6,4
63, 80, 100, 125 15,9
9,5200 19,1
250 22,2
Примечание: Фактически поставленные комплекты рефнетов могут отличаться от приведенных в данном руководстве.
В этом случае воспользуйтесь таблицей соответствия рефнетов в разделе “Приложение“ (стр. 18).
