14

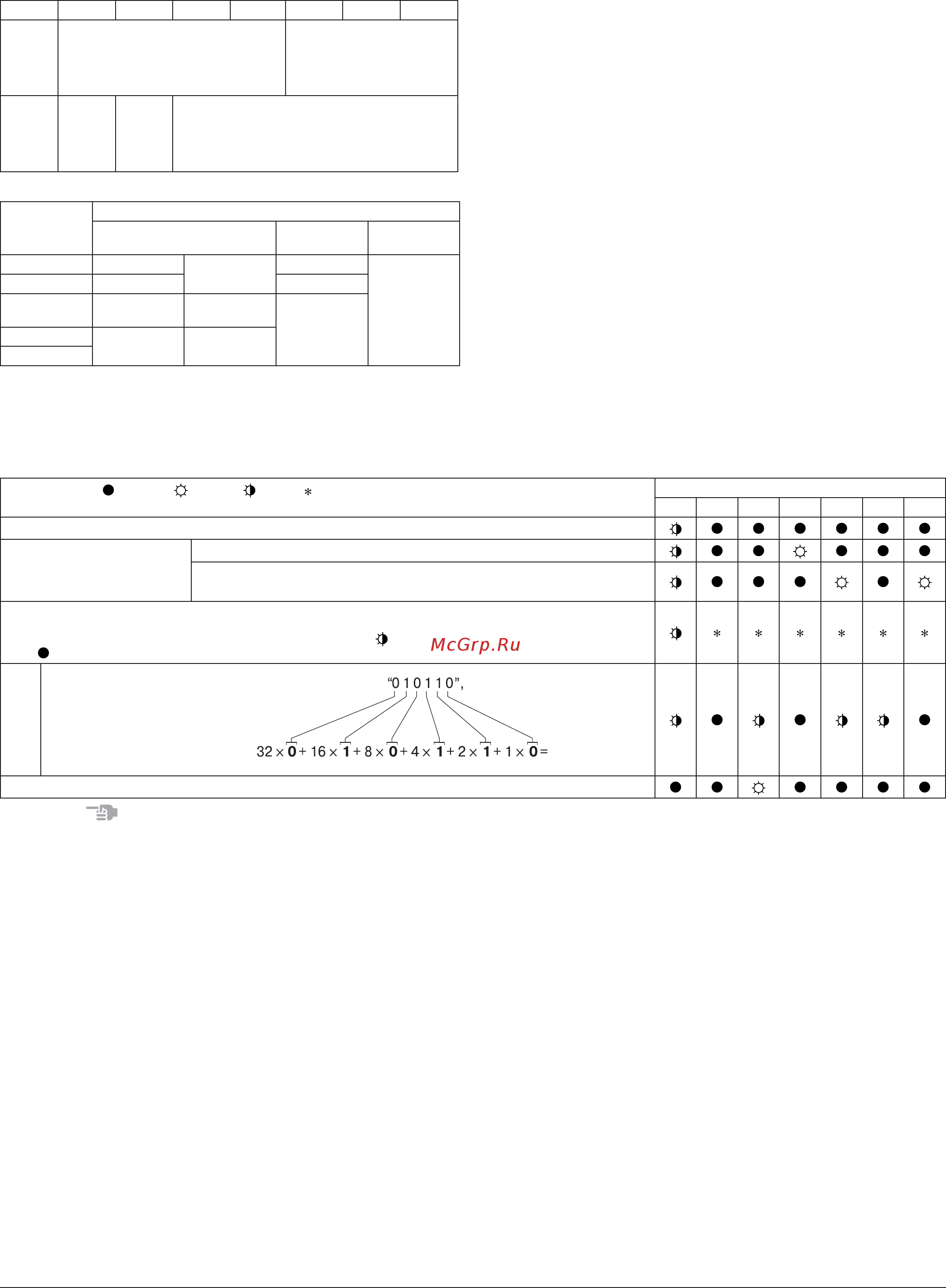

[Моменты затяжки]
Размеры запорных клапанов для каждой модели и моменты затяжки каждо-
го клапана приведены в таблице ниже.
<Размер запорного клапана>
5HP 8HP 10HP 12HP 14HP 16HP 18HP
Запорный
клапан
стороны
жидкости
9,5
Модели 12HP соответствует трубопровод
диаметром 12,7 мм с использованием входящих
в комплект поставки трубок.
12,7
Модели 18HP соответствует
трубопровод диаметром 15,9 мм с
использованием дополнительных
трубок.
Запорный
клапан
стороны
газа
15,9 19,1 25,4
Модели 10HP соответствует трубопровод диаметром 22,2 мм
с использованием входящих в комплект поставки трубок.
Моделям 12-18HP соответствует трубопровод диаметром 28,6
м с использованием дополнительных трубок.
<Момент затяжки>
Размер запорного
клапана
Момент затяжки Н·м (закрывается вращением по часовой стрелке)
Шток клапана Крышка клапана
Сервисное
отверстие
9,5 5,4 – 6,6
Шестигранный
ключ на 4 мм
13,5 – 16,5
11,5 – 13,9
12,7 8,1 – 9,9 18 – 22
15,9 13,5 – 16,5
Шестигранный
ключ на 6 мм
22,5 – 27,5
19,1
27 – 33
Шестигранный
ключ на 8 мм
25,4
(См. рис. 34)
1. Сервисное отверстие.
2. Крышка
3. Шестигранные отверстия
4. Шток
5. Зона уплотнения
[Открытие клапана]
1. Снимите крышку и с помощью шестигранного ключа (JISB4648) повер-
ните шток против часовой стрелки.
2. Поворачивайте шток до упора.
3. Плотно затяните крышку. (Момент затяжки приведен в таблице <Мо-
мент затяжки>).
[Закрытие клапана]
1. Снимите крышку и с помощью шестигранного ключа (JISB4648) повер-
ните шток по часовой стрелке.
2. Плотно затяните клапан, пока шток не сядет на седло клапана.
3. Плотно затяните крышку. (Момент затяжки приведен в таблице <Мо-
мент затяжки>).
[Подсчет количества подключенных блоков]
Существует возможность определения количества включенных в данный момент внутренних и наружных блоков. Для этого используется кнопка на плате
управления (А1Р) наружного блока (главного блока – для многомодульных систем).
Для определения количества включенных в данный момент внутренних и наружных блоков выполните приведенные ниже действия.
(Световой индикатор: … отключен, … включен, … мигает, … не определено
Состояние светового индикатора
Н1Р Н2Р Н3Р Н4Р Н5Р Н6Р Н7Р
(1) Один раз нажмите кнопку MODE [Режим] (BS1), установите режим дисплея MONITOR MODE (H1P: мигает).
(2) Несколько раз нажмите кнопку SET
[Установка] (BS2), пока индикатор
не перейдет в указанное справа
состояние.
Для проверки количества наружных блоков: 8 раз
Для проверки количества внутренних блоков: 5 раз
(3) Нажмите кнопку RETURN [Ввод] (BS3) и определите количество блоков по индикаторам от Н2Р до Н7Р.
[Способ определения]
Показания индикаторов от Н2Р до Н7Р следует читать как двоичные числа, где « » соответствует «1»,
а « » соответствует «0».
22 устройства
Пример: Для приведенного справа варианта показания будут соответствовать
что дает значение 22 подключенных устройства.
Примечание: показание «000000» соответствует 64 блокам.
(4) Один раз нажмите кнопку MODE [Режим] (BS1). Будет возвращен состояние по умолчанию Setting Mode 1.
Примечание
Если вы допустили ошибку, нажмите кнопку MODE [Режим] (BS1). Будет возвращено состояние по умолчанию Setting Mode 1.
