18
2. Рассчитайте объем самого маленького помещения (м
3
).

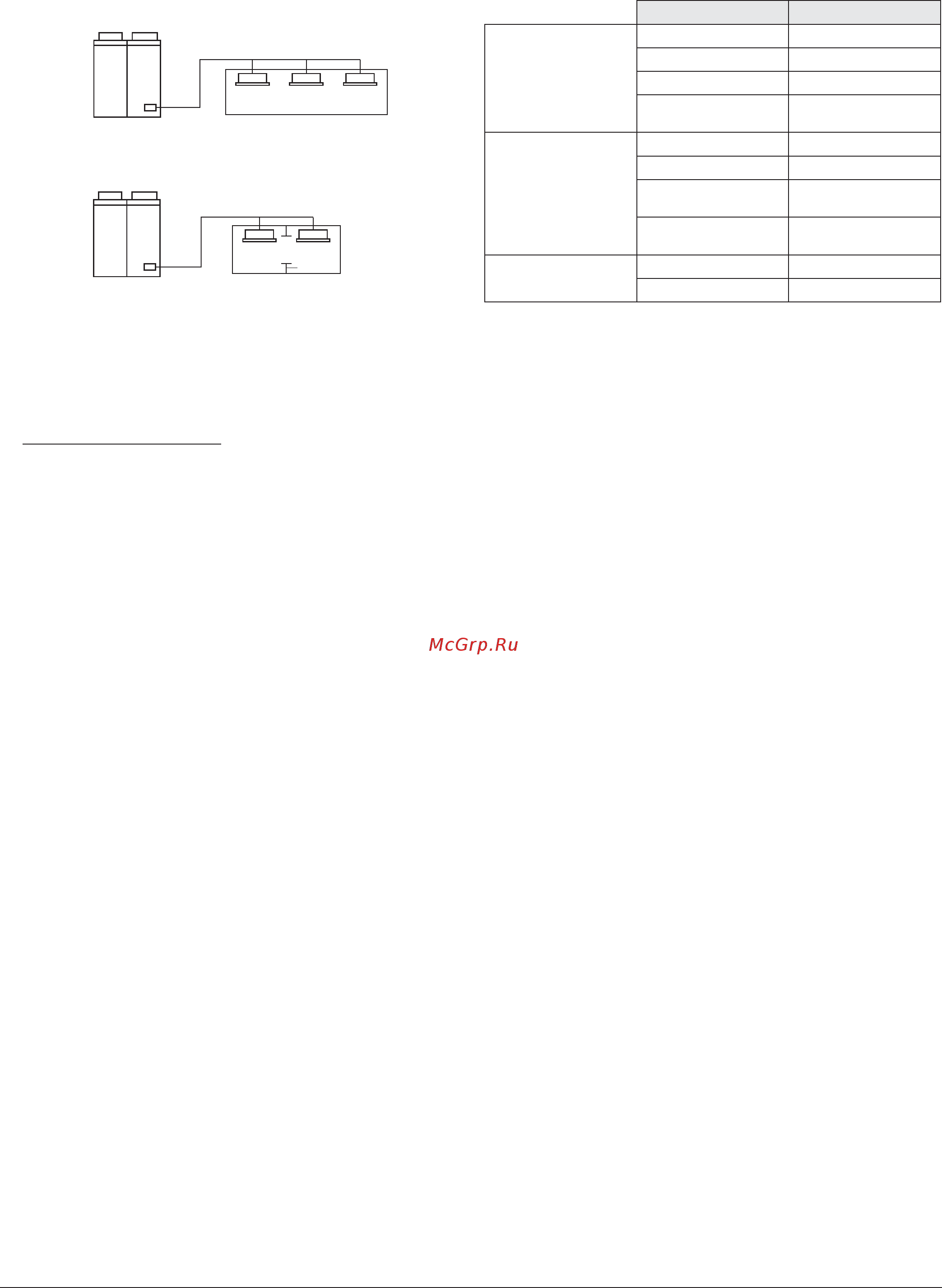

В случаях, аналогичных приведенным ниже ((А) и (В)), рассчитывайте
объем, как объем одного помещения.
А. Помещение не делится на меньшие части
В. Помещение делится на меньшие части, но между этими частями
возможна свободная циркуляция воздуха во всех направлениях.
1
2
1. проем между комнатами
2. перегородка
(В случае если проем не имеет двери, либо если площадь проемов над
и под дверью составляет 0,15% или более площади пола помещения).
3. Рассчитайте концентрацию хладагента на основе результатов расчетов
по пунктам 1 и 2.
общее количество
хладагента в системе
объем (м
3
) самого маленького
помещения, в котором установ-
лен внутренний блок
максималь-
ная концентра-
ция хладагента
(кг/м
3
)
Если результат расчета превышает значение максимальной допусти-
мой концентрации, произведите аналогичный расчет для следующего
по объему помещения, и так далее, до достижения результата, незначи-
тельно отличающегося от значения максимальной допустимой концен-
трации.
4. Действия в случае, если результат расчета превышает уровень макси-
мальной допустимой концентрации.
Если при установке данной системы расчетная концентрация превыша-
ет максимально допустимый уровень, следует внести изменения в си-
стему. Для этого обратитесь в службу поддержки Daikin.
ПРИЛОЖЕНИЕ
[Таблица соответствия и взаимозаменяемости рефнетов]
Рефнет Аналог
Рефнет-разветвитель
KHRP26A22T KHRQ22M20T
KHRP26A33T KHRQ22M29T9
KHRP26A72T KHRQ22M64T
KHRP26A73T +
KHRP26M73TP
KHRQ22M75T
Рефнет-коллектор
KHRP26M22H KHRQ22M29H
KHRP26M33H KHRQ22M29H
KHRP26M72H +
KHRP26M73HP
KHRQ22M64H
KHRP26M73H +
KHRP26M73HP
KHRQ22M75H
Рефнет-разветвитель для
наружных блоков
BHFP22P100 BHFQ22P1007
BHFP22P151 BHFQ22P1517
