7-3 Вывод кабелей

 Кабели питания и заземления выводятся через соответствующие от-

верстия на боковых сторонах, в передней части (пробивное отверстие),

либо в нижней части рамы (пробивное отверстие).

 Соединительный кабель выводится через соответствующее (пробив-

ное) отверстие в передней части блока, либо через отверстие для тру-

бопровода.

(См. рис. 20)

1. Схема электрических соединений

2. На задней стороне крышки распределительной коробки

3. Кабели питания и заземления (в кабельном канале)

4. (Если кабели выводятся через боковую панель)

5. Соединительный кабель

6. Отверстие для трубопровода

7. Кабельный канал

8. Для кабелей питания и заземления

9. Через крышку

10. Перед использованием вырезать заштрихованную часть

11. Заусенец

12. Пробивное отверстие

13. Для соединительных кабелей

Примечание

 Вскрывайте пробивные отверстия с помощью молотка или иного подоб-

ного инструмента

 После вскрытия пробивных отверстий рекомендуется удалить все ше-

роховатости и покрасить края отверстий для защиты от коррозии.

 При прокладке кабелей через пробивные отверстия следует удалить все

неровности и обмотать кабель в месте соприкосновения защитной лен-

той. (См. рис. 20)

 Для исключения возможности проникновения мелких животных внутрь

блока следует закрыть все отверстия (заштрихованные части на рис. 20)

каким-либо материалом (приобретается на месте).

7-4 Подключение соединительного кабеля

 Руководствуясь рис. 21 и 22, подключите соединительные кабели меж-

ду наружным и внутренним блоками, между наружными блоками разных

систем, наружными блоками одной системы (для многомодульных си-

стем), наружным блоком и к переключателю «ОХЛАЖДЕНИЕ/НАГРЕВ».

(См. рис. 21)

1. Пример подключения для одиночной системы

2. Наружный блок

3. Переключатель «ОХЛАЖДЕНИЕ/НАГРЕВ»

4. К наружному блоку другой системы

Обозначения контактов должны совпадать (полярность разъемов)

6. Используйте двужильные кабели

7. Внутренний блок

8. Не подключайте кабель питания

(См. рис. 22)

1. Пример подключения для многомодульных систем

2. Наружный блок А (главный блок)

3. Наружный блок В (подчиненный блок)

4. Переключатель «ОХЛАЖДЕНИЕ/НАГРЕВ»

5. К внутреннему блоку

6. К наружному блоку другой системы

 Соединительный кабель приобретается на месте установки. Для всей

проводки следует использовать экранированный провод сечением 0,75

– 1,25 мм

с виниловой изоляцией либо двухжильный кабель. (Трехжиль-

ный кабель требуется только для подключения переключателя «ОХЛАЖ-

ДЕНИЕ/НАГРЕВ»).

 Соединительный кабель (обозначенный символами

- , см. рис. 21,

22) должен соответствовать приведенным ниже требованиям. В случае

несоблюдения данных требований возможны нарушения при передаче

сигнала.

Между наружным и внутренним блоками

Между наружными блоками разных систем

Максимальная длина кабеля: 1000 м

Максимальная общая длина кабеля: 2000 м

Максимальное количество ответвлений: 16 [Примечание] Не до-

пускается наличие ответвления после уже существующего. (См.

рис. 23)

Максимальное количество наружных блоков другой системы: 10

(См. рис. 23)

1. Наружный блок

2. Внутренний блок

3. Линия ответвления 1

4. Линия ответвления 2

5. Не допускается наличие ответвления после уже существую-

щего ответвления

6. Главная линия

7. Центральный пульт дистанционного управления и т.п.

8. Линия ответвления 3

9. Соединительный кабель между наружным и внутренним бло-

ками

10. Соединительный кабель между наружными блоками

Между наружными блоками одной системы (только для многомо-

дульной системы)

Максимальная длина кабеля: 30 м

Соединительный кабель переключателя «ОХЛАЖДЕНИЕ/НАГРЕВ»

Максимальная длина кабеля: 500 м

 Соединительный кабель, проложенный внутри распределительной ко-

робки, должен быть закреплен хомутами (1), как показано на рис. 24.

(См. рис. 24)

1. Внутри распределительной коробки

2. Закрепить в распределительной коробке при помощи дополни-

тельного хомута (1).

 Снаружи блоков соединительный кабель следует закрепить вместе с

локальным трубопроводом и обмотать защитной лентой, как показано

на рис. 25.

(См. рис. 25)

1. Жидкостный трубопровод

2. Газовый трубопровод

3. Соединительный кабель

4. Теплоизоляция

5. Фиксирующая лента

 Для многомодульной системы:

1. Соединительный кабель между наружными блоками с единой систе-

мой трубопроводов должен быть подключен к разъемам Q1 и Q2 (TO

MULTI UNIT).

Подключение кабеля к разъемам F1, F2 (TO OUT/D UNIT) приведет к

неисправности системы.

При подключении к другим системам соединительный кабель подво-

дится к разъемам F1 и F2 (TO OUT/D UNIT) на плате управления глав-

ного блока. Наружный блок, подключаемый к внутреннему блоку, яв-

ляется главным. Остальные наружные блоки являются подчиненными.

ВНИМАНИЕ

 Не подключайте кабель питания к разъемам, предназначенным для под-

ключения соединительного кабеля. Это приведет к выходу из строя всей

системы.

 При подключении кабелей к блоку разъемов платы управления, чрез-

мерный нагрев или механическая нагрузка могут повредить плату. Будь-

те осторожны при проведении подключения.

В приведенной ниже таблице указаны моменты затяжки винтов крепле-

ния соединительных кабелей.

Размер винта Момент затяжки (Н·м)

М3 (А5Р) 0,53 – 0,63

М3,5 (А1Р) 0,8 – 0,96

7-5 Подключение кабеля питания

Подключите кабель питания к разъему блока питания и зафиксируйте при-

лагаемыми хомутами, как показано на рис. 26.

(См. рис. 26)

1. Питание (3ф.-50 Гц 380-415 В)

2. УЗО

3. Групповой выключатель, автоматический размыкатель

4. Кабель заземления

5. Установить трубчатую изоляцию

6. Клеммная коробка подключения питания

7. Клемма заземления

8. Хомут (1) (аксессуар)

 Провода L1, L2, L3 и N кабеля питания должны быть закреплены на ско-

бе отдельно, с помощью хомута (1).

 Провод заземления должен быть скреплен с кабелем питания хомутами

(1) для предотвращения силового воздействия на разъемы.

 При прокладке провода заземления не допускайте его контакта с кабе-

лем питания компрессора. В противном случае это может повлиять на

работу других устройств.

ВНИМАНИЕ

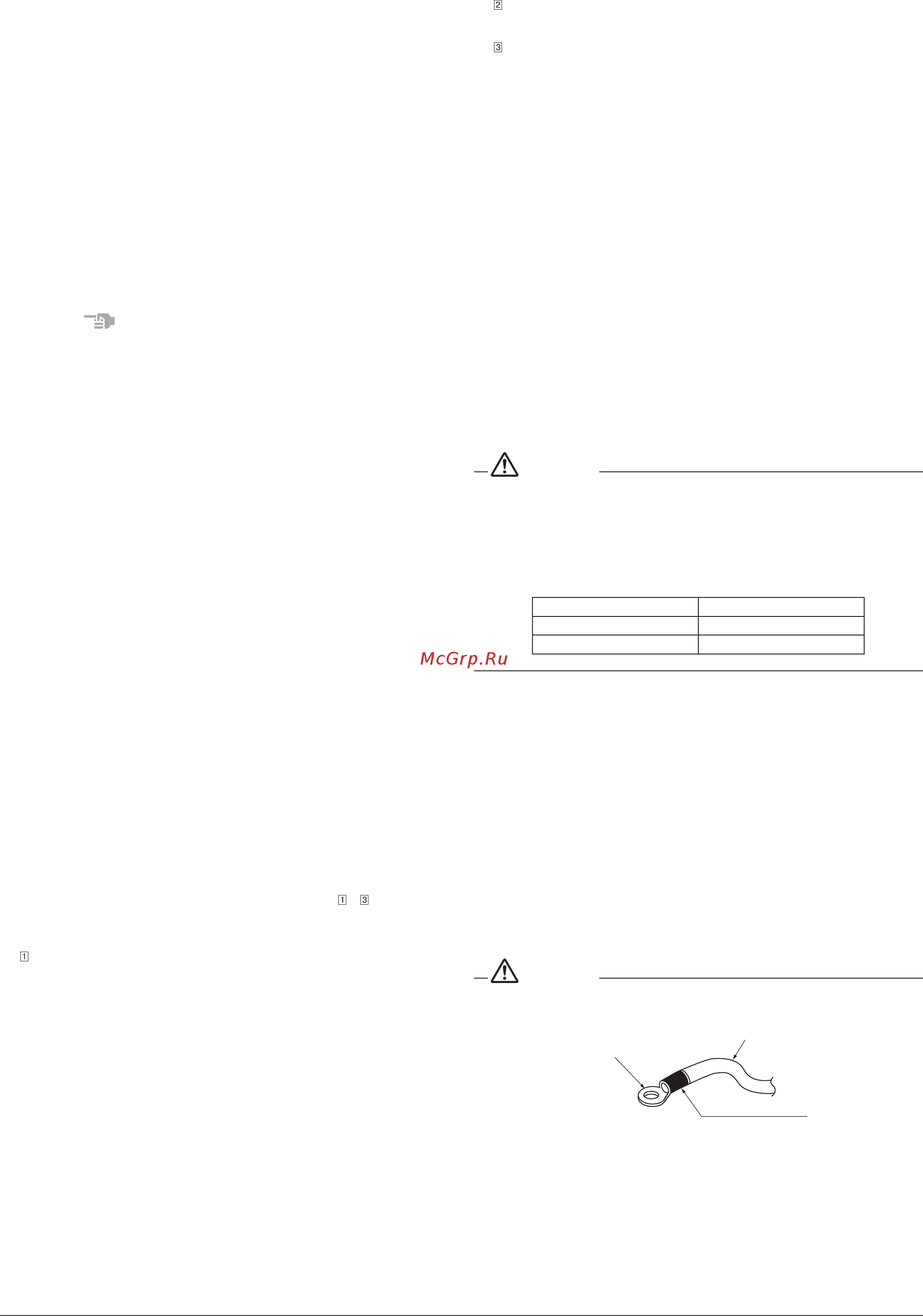

 Для подключения следует использовать обжимные контакты с трубча-

той изоляцией. (См. рис. ниже)

Трубчатая изоляция

Кабель питания

Обжимной контакт
