5 Descripción
5.1 Descripción de la caja de ventilación MUB y MUB (UL)
• Potenciómetro para ajustar la velocidad.
• Multifuncional.
• Protectores térmicos incorporados
• La dirección de descarga se puede cambiar sin problemas
• Seguridad de funcionamiento y mantenimiento mínimo
• Instalación en diferentes posiciones
La caja de ventilación está compuesta por álabes invertidos fabricados de poliamida y voltaje regulable del rotor del motor externo.
Como excepción está la caja de ventilación MUB 062 630 D4-A2, en la que la regulación de las revoluciones sólo es posible a través de
la variador de frecuencia.
La versión 400 V es apropiada para conexiones D/Y y permite dos niveles de operación posibles (no para Caja de ventilación MUB 062
630 D4-A2). Como protección contra el sobrecalentamiento de los motores de las cajas de ventilación se ha instalado un detector tér-
mico que puede desconectar el motor en este caso.
La conguración de la carcasa está formada por aluminio resistente a la corrosión y en las esquinas, alternativamente son de aluminio
o de plástico. De esta manera se obtiene una alta resistencia a los impactos. Así mismo, la carcasa se compone de una doble capa de
paneles galvanizados con aislamiento de 20 mm de lana mineral.
Los paneles laterales poseen a su vez unos remaches ciegos para su desacoplamiento por causas térmicas. La caja de ventilación viene
de serie para ujos de aire rectos, pero ésta puede ser modicada debido a su conguración modular. Esto hace posible soluciones
exibles en el área de la ventilación. Las cajas de ventilación se pueden acoplar en módulos y emplear tanto para entrada o extracción
de aire.
Las cajas de ventilación son idóneas para conseguir aire limpio, con poco polvo y grasas, medios con una densidad máxima de hasta
1,3 kg/m³ y humedad de hasta el 95%.
1
2
4
5
4
6
3
1

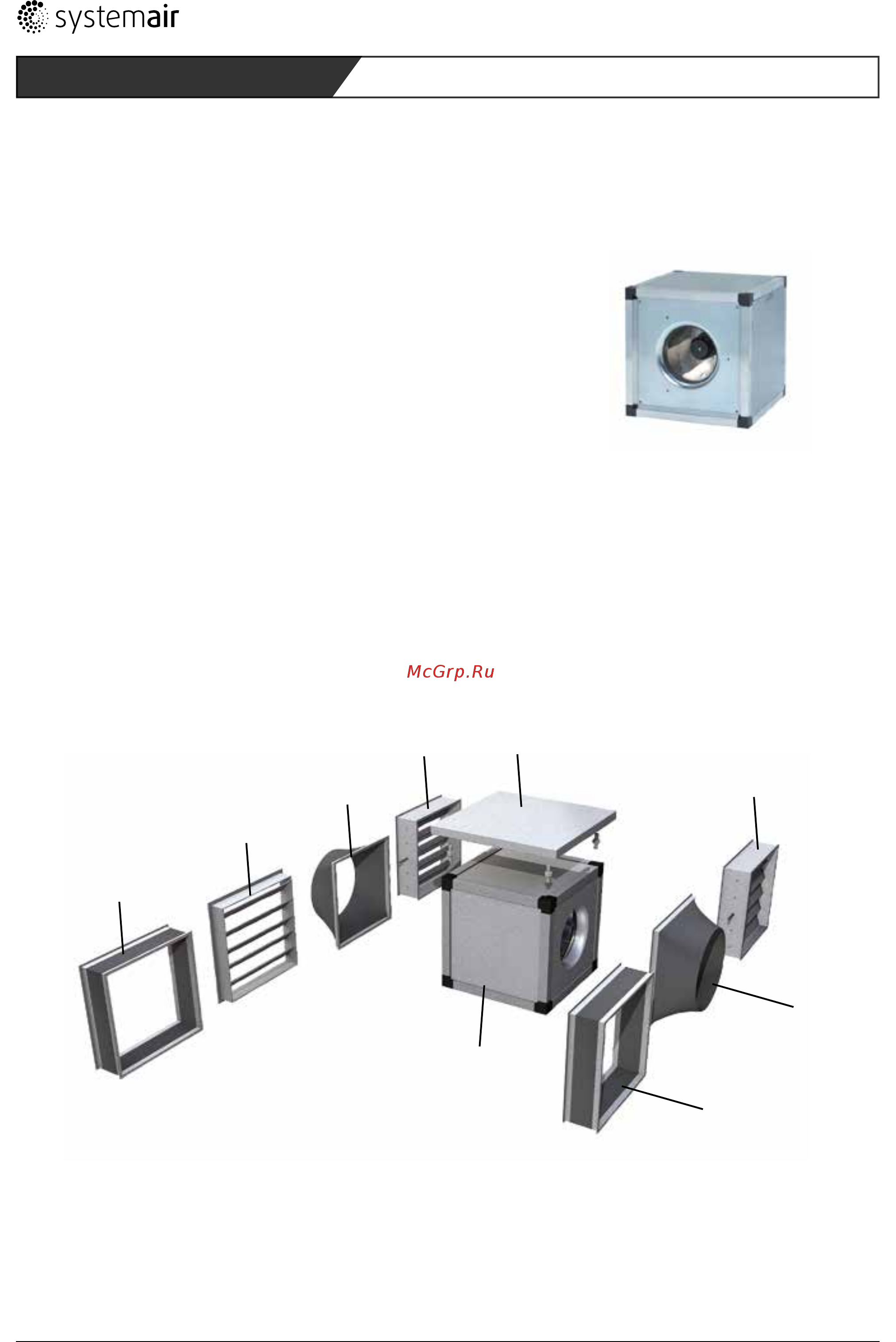

Imagen 1: Caja de ventilación con accesorios
Leyenda
1 FGV Conexión exible 4 SRKG Rejilla de regulación
2 WSG Rejilla contra la intemperie 5 WSD Tejado protector anti-intemperie
3 USG Acoplamientos cuadrado-circular 6 MUB Caja de ventilación MUB, MUB (UL), MUB-EC
