130

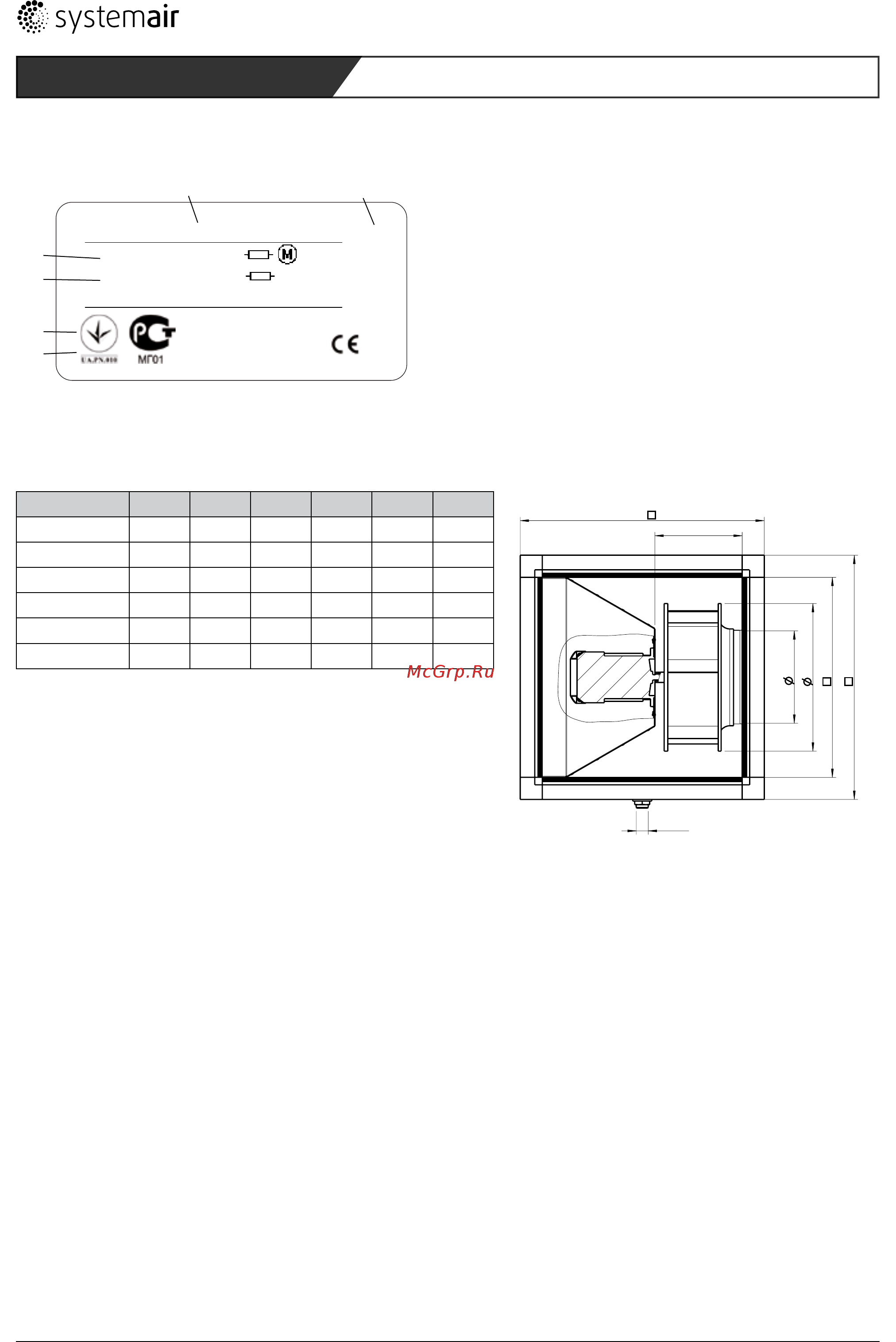

5.2.1 Заводская табличкаd
TYPE:
CAPAC INS.CL.
WEIGHT 57 kg
F
816568
1,39 A
50 Hz
400 D V~
P2=0,37 kW
1360
IP54
MUB/T 042 400DV
33655
2011-02-11
min¹
/
/
MADE IN GERMANY
1
3
4
6
7
2
1 Обозначение типа
2 Артикул/заводской номер/дата производства
3 Напряжение/частота/мощность двигателя
4 Ток/скорость (макс./мин.) / производительность
6 Регистрационные знаки Украины, России / вес / класс
защиты
7 Производительность при 1~ / класс изоляции, двигатель
РИС. 5: Заводская табличка вентилятора MUB/T
5.2.2 Размеры
BG A B C øD øE F
E
D
C
B
F
1 Zoll
A
042 400 670 670 548 404 253 300
042 450 670 670 548 454 286 300
062 500 800 800 548 504 321 300
062 560 800 800 720 570 361 321
062 630 800 800 720 635 407 321
100 630 1000 1000 918 635 389 378
Таблица 2: размеры вентиляторов Multibox MUВ/T
